Stăpânirea detectării și protecției curentului: o scufundare profundă în transformatorul de curent și transformatorul senzorului de curent

În sistemele electrice moderne - de la case inteligente la automatizare industrială și energie regenerabilă - măsurarea exactă a curentului și protecția fiabilă nu sunt negociabile. Eroii necunoscuți din spatele acestor funcții sunt dispozitive de precizie precum Transformator de curent şi variantele sale specializate. Înțelegerea rolurilor lor distincte ajută inginerii și specialiștii în achiziții să ia decizii informate care sporesc siguranța, eficiența și longevitatea sistemului.

1. Concepte fundamentale: definirea componentelor de bază

Deși este adesea folosit interschimbabil, Transformator de curent (CT), Transformator senzor de curent , Transformator de măsurare a curentului , și Releu de protectie CT servesc unor scopuri unice. Un standard Transformator de curent reduce curenții primari mari la niveluri sigure și măsurabile. The Transformator senzor de curent integrează condiționarea semnalului pentru o interfață directă cu microcontroler. The Transformator de măsurare a curentului acordă prioritate preciziei ridicate pe o gamă largă de facturare și monitorizare. În cele din urmă, cel Releu de protectie CT este proiectat să rămână liniar în timpul condițiilor de defecțiune, asigurând funcționarea corectă a releelor de protecție.

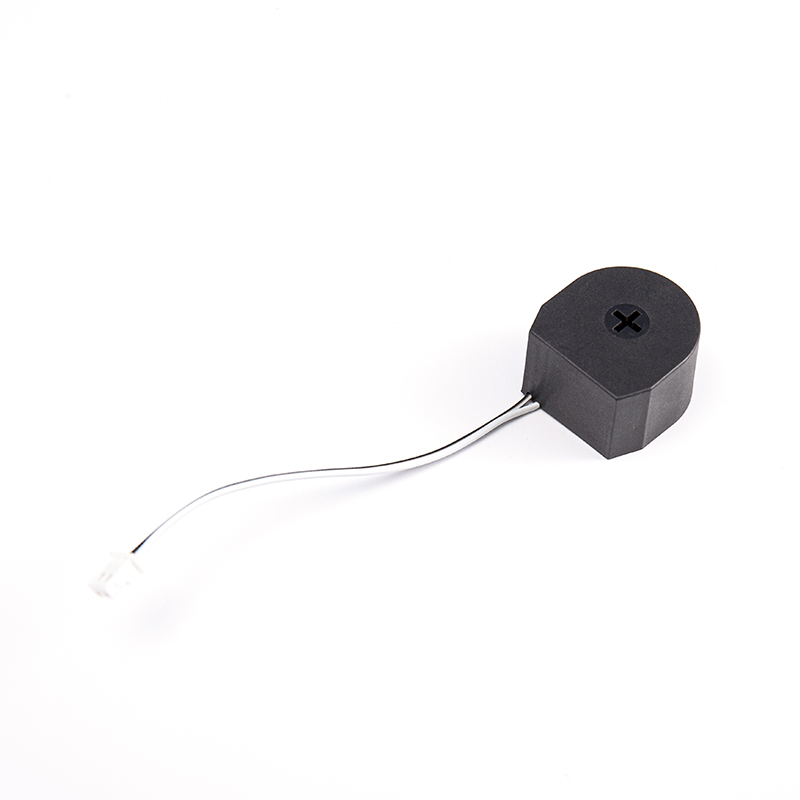

• Transformator de curent (CT): Detectare de uz general, izolată galvanic.
• Transformator senzor de curent: Electronică încorporată pentru semnale amplificate/de ieșire.

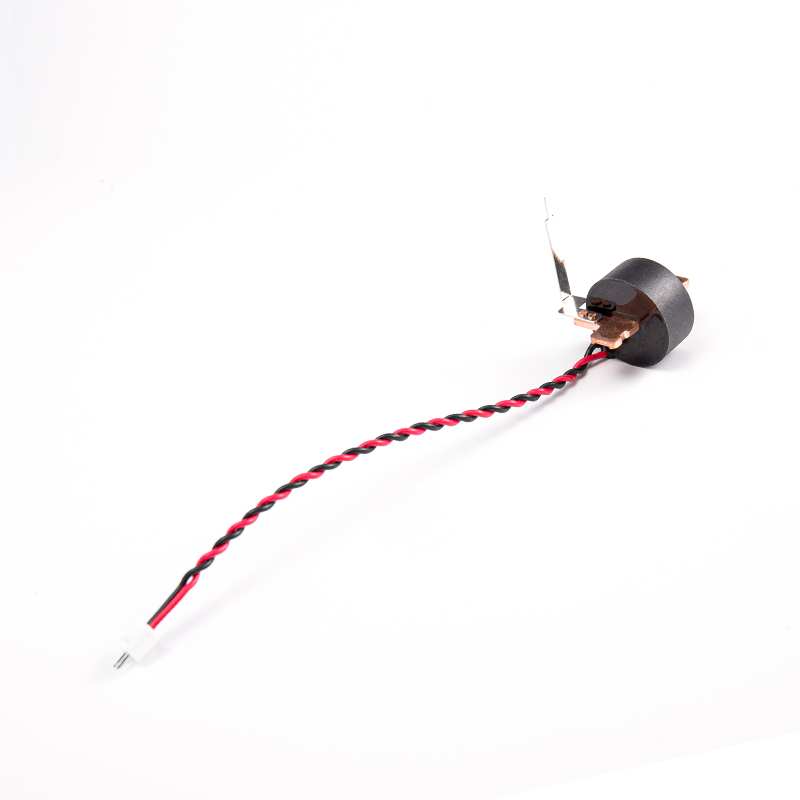

• Transformator de măsurare a curentului: Precizie ridicată (Clasa 0,5, 0,2) pentru contorizare la nivel de venituri.
• Releu de protectie CT: Punct genunchi de saturație mare, pentru detectarea scurtcircuitului.

2. Criterii de selecție: Potrivirea CT potrivită cu aplicația dvs

Alegerea dintre a Transformator de curent si a Releu de protectie CT depinde de prioritatea sistemului dvs.: fidelitatea măsurătorilor sau rezistența la erori. Pentru sistemele de management al energiei, a Transformator de măsurare a curentului cu o precizie de 0,5% este ideal. În schimb, pentru releele de protecție a motoarelor sau panourile de protecție a rețelei, a Releu de protectie CT cu clasa de precizie 5P10 sau 5P20 este obligatorie pentru a evita saturarea miezului în timpul supratensiunii.

2.1 Privire de ansamblu comparativă: CT-uri de măsurare vs. protecție

Tabelul de mai jos evidențiază diferențele critice la alegerea dintre un standard Transformator de măsurare a curentului si a Releu de protectie CT pentru următorul tău proiect.

3. Scufundare tehnică adâncă: Transformator senzor de curent pentru electronice moderne

Odată cu proliferarea IoT și a dispozitivelor inteligente, Transformator senzor de curent a evoluat dincolo de o simplă bobină. Variantele moderne integrează rezistențe de sarcină, amplificatoare și chiar interfețe analog-digitale. Acest design „pregătit pentru senzor” reduce complexitatea BOM pentru contoare inteligente, încărcătoare EV și controlere industriale.

• Tipuri de ieșire: Ieșire de tensiune (0-3,3V, 0-5V) sau 4-20mA alimentat în buclă.
• Răspuns în frecvență: optimizat pentru 50/60 Hz, dar sunt disponibile tipuri de bandă largă de până la 1 kHz.
• Specificații cheie de verificat: Eroare de unghi de fază (critică pentru corectarea factorului de putere) și tensiune de izolare (de obicei 3-5 kV).
• Sfat de integrare: alegeți a Transformator senzor de curent cu ecranare încorporată pentru a respinge câmpurile magnetice externe în medii dense de invertor.

4. Focalizarea aplicației: Releu de protectie CT în energie nouă și control industrial

În sistemele fotovoltaice și pile de încărcare, defecțiunile arcului electric și supracurenții la sol necesită un robust Releu de protectie CT . Spre deosebire de CT-urile standard, aceste dispozitive mențin liniaritatea de până la 30 de ori curentul nominal, asigurând că releele de protecție primesc semnale precise în timpul scurtcircuitelor. Pentru centrele de control motor (MCC), împerecherea a Releu de protectie CT cu relee termice de suprasarcină previne declanșarea neplăcută, asigurând în același timp o funcționare sigură.

• Cutii de combinare PV: Utilizați CT-uri din clasa 5P10 pentru monitorizarea curentului șirului plus detectarea curentului rezidual sensibil la curent continuu.
• Pile de încărcare: CT-urile dual-core (măsurând înfășurările de protecție într-un singur miez) economisesc spațiu și reduc costurile.

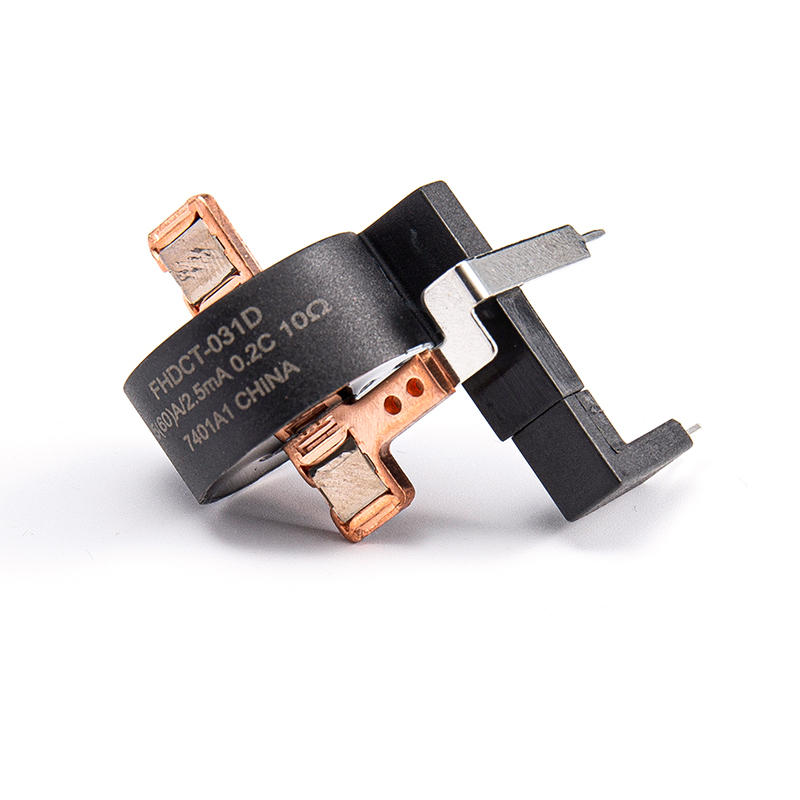

• Contoare inteligente: Solicita un transformator de măsurare a curentului cu clasa 0.2S pentru contorizare bidirectionala (export/import solar).

5. Instalare și bune practici: evitarea capcanelor comune CT

Chiar și de înaltă calitate Transformator de curent va eșua dacă este instalat incorect. Respectați întotdeauna regulile secundare de circuit deschis: nu lăsați niciodată un secundar CT deschis în timp ce curge curentul primar - pot apărea tensiuni înalte periculoase. Pentru Releu de protectie CT instalații, verificați că tensiunea în punctul genunchiului (Vk) este de cel puțin 2 ori tensiunea maximă a releului în condiții de defecțiune. Utilizați blocuri de scurtcircuitare pentru o deconectare sigură.

• Polaritate: Marcați P1/P2 (primar) și S1/S2 (secundar). Polaritatea inversată cauzează citiri incorecte de putere.
• Potrivirea sarcinii: Depășirea ratingului VA de a Transformator de măsurare a curentului crește eroarea raportului cu 0,5%-2%.
• Lungimea cablului: Pentru cablurile secundare >10 metri, măriți ecartamentul firului pentru a menține rezistența buclei <25% din sarcina nominală.

Întrebări frecvente: Cele mai importante întrebări despre transformatoarele de curent, CT-urile de protecție și senzorii de măsurare

1. Care este diferența dintre a Transformator de măsurare a curentului si a Releu de protectie CT ?

A Transformator de măsurare a curentului este optimizat pentru o precizie ridicată (0,2–1,0%) la curenți normali de funcționare, de obicei până la 120% din curentul primar nominal. Utilizează nuclee cu saturație mai mică și este potrivit pentru măsurarea energiei și monitorizarea puterii. În schimb, a Releu de protectie CT este conceput pentru a menține liniaritatea în condiții de defecțiune (până la 20–30x curentul nominal) cu clase de precizie precum 5P10 sau 10P20. Miezul său are un punct de genunchi de saturație mai mare, asigurând ca releele să funcționeze corect, fără distorsiuni. Utilizarea unui CT de măsurare pentru protecție poate duce la saturarea miezului și la nefuncționarea releului în timpul scurtcircuitelor.

2. Cum selectez corect Transformator senzor de curent pentru un proiect de microcontroler (de exemplu, Arduino sau STM32)?

Pentru o interfață directă de microcontroler, alegeți a Transformator senzor de curent cu condiționare de semnal încorporată. Căutați modele de ieșire de tensiune (0-3,3 V sau 0-5 V) care se potrivesc cu referința ADC. Parametri cheie: raportul de ture (de exemplu, 1000:1), sensibilitatea de ieșire (mV/A) și eroarea de fază (<1°). Alternativ, selectați un CT standard plus un rezistor de sarcină extern și un circuit op-amp. Pentru precizie, utilizați un CT cu o sarcină de precizie încorporată și un amplificator de ieșire șină la șină. Multe modele includ, de asemenea, un offset DC (de exemplu, 2,5 V pentru detectarea curentului bipolar).

3. De ce mea Transformator de curent citit zero sau curent scăzut după instalare?

Cauzele comune includ: (1) Circuitul secundar deschis - nu lăsați niciodată secundarul descărcat; plasați întotdeauna o rezistență de sarcină sau un bloc de scurtcircuitare. (2) Prindere incorectă a miezului — TC-urile cu miez divizat trebuie să se închidă complet cu un clic; murdăria sau nealinierea reduce cuplarea. (3) Polaritate greșită a cablajului - schimbați cablurile S1/S2. (4) Curent primar insuficient - TC-urile au un curent minim de pornire (de obicei 0,5-1% din nominal). (5) Sarcina secundară prea mare — reduceți lungimea cablului sau măriți ecartamentul firului. Utilizați un contor cu clips pentru a verifica dacă curentul primar există înainte de a depana CT.

4. Poate a Releu de protectie CT să fie utilizat pentru măsurarea energiei?

Tehnic, da, dar nu este recomandat. A Releu de protectie CT sacrifică liniaritatea la curent scăzut pentru o toleranță mare la erori. La curenți sub 5-10% din valoarea nominală, eroarea sa poate depăși 2-3%, făcându-l nepotrivit pentru facturarea precisă a energiei sau analiza energiei. În scopuri de măsurare, utilizați întotdeauna un dispozitiv dedicat Transformator de măsurare a curentului (Clasa 0,5 sau 0,2). În schimb, un CT de măsurare nu ar trebui să fie utilizat niciodată în circuitele de protecție - se va satura în timpul unei defecțiuni, provocând defectarea releelor ​​de protecție.

5. Ce certificări ar trebui să caut atunci când aprovizionez a Transformator de curent pentru piețele globale?

Pentru siguranță și conformitate, solicitați UL 2808 (SUA/Canada), IEC 61869-2 (standard internațional pentru CT) și TUV (Europa). Pentru conformitatea cu mediul, solicitați declarații RoHS și REACH. În aplicațiile de încărcare PV și EV, căutați UL 1741 sau IEC 62053 pentru CT de măsurare. Pentru Releu de protectie CT , verificați clasele IEC 61869-2 (de exemplu, 5P10) și opțional VDE 0414. Producătorii de renume furnizează și certificate de calibrare ISO 17025. Solicitați întotdeauna rapoarte de testare pentru eroarea raportului, deplasarea de fază și tensiunea punctului genunchi.
