Înțelegerea rezistențelor de șunt de curent: un ghid cuprinzător pentru măsurarea de precizie a curentului

Ce este un rezistor de șunt de curent?

A Rezistor Shunt de curent este o componentă de precizie, cu rezistență scăzută, concepută pentru a măsura curentul electric prin producerea unei căderi de tensiune proporționale mici la bornele sale. Pe baza Legii lui Ohm (V = I × R), aceste rezistențe convertesc fluxul de curent într-un semnal de tensiune măsurabil, permițând monitorizarea precisă a curentului fără a perturba semnificativ funcționarea circuitului.

Aceste componente esențiale sunt implementate pe scară largă în electronica de putere, sistemele de management al bateriei, automatizarea industrială și aplicațiile auto în care detectarea precisă a curentului este esențială pentru optimizarea performanței și monitorizarea siguranței.

Caracteristicile cheie ale rezistențelor de șunt de curent

Principii fundamentale de funcționare

Rezistorii de șunt de curent funcționează pe un principiu simplu, dar elegant:

• Când este plasat în serie cu o sarcină, rezistorul generează o cădere de tensiune proporțională cu curentul care circulă prin el
• Această tensiune este măsurată folosind circuite de amplificare de înaltă impedanță sau convertoare analog-digitale
• Curentul măsurat se calculează folosind formula: I = V ÷ R, unde rezistența rămâne constantă
• Valorile tipice ale rezistenței variază de la micro-ohmi la zeci de miliohmi pentru a minimiza pierderea de putere

Parametri critici de performanță

Selectarea potrivită Rezistor Shunt de curent necesită o evaluare atentă a mai multor specificații cheie:

• Valoarea rezistenței: De obicei variază de la 0,1 mΩ la 100 mΩ, aleasă pe baza curentului maxim și a căderii de tensiune acceptabile
• Putere nominală: Determină capacitatea de disipare a căldurii, calculată folosind P = I² × R cu o marjă de siguranță de 25-50%
• Coeficient de temperatură (TCR): Măsoară stabilitatea rezistenței la variațiile de temperatură, cu șunturi premium care oferă ±10 ppm/°C sau mai puțin
• Toleranta: Indică nivelul de precizie, variind de la ±0,01% pentru calitate de laborator până la ±1-5% pentru aplicații generale
• Căderea de tensiune: Valorile standard includ 50mV, 75mV sau 100mV la curentul nominal pentru compatibilitate cu instrumentele de măsurare

Tipuri de rezistențe de șunt de curent

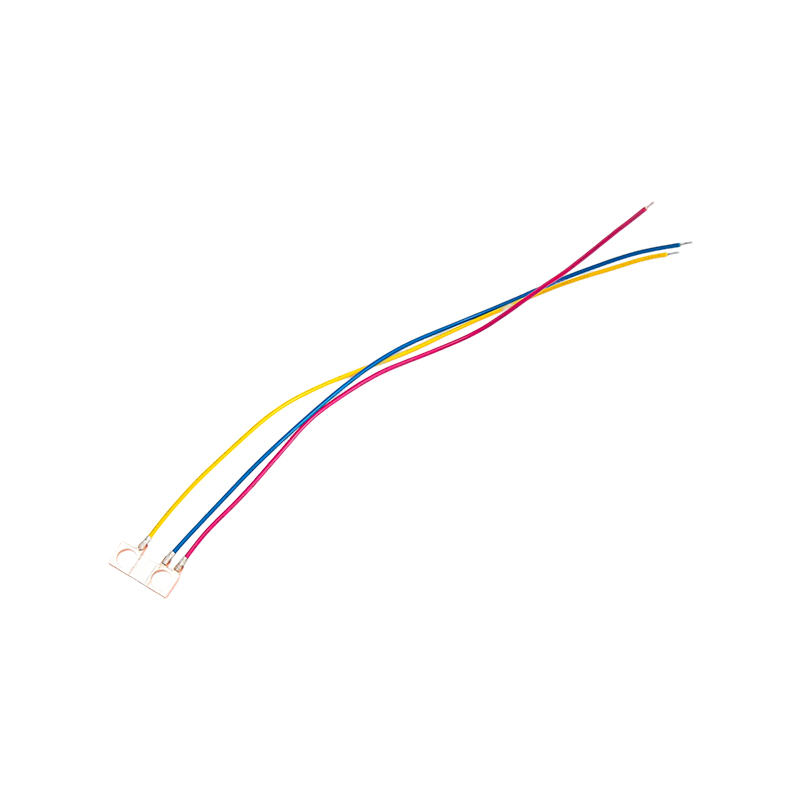

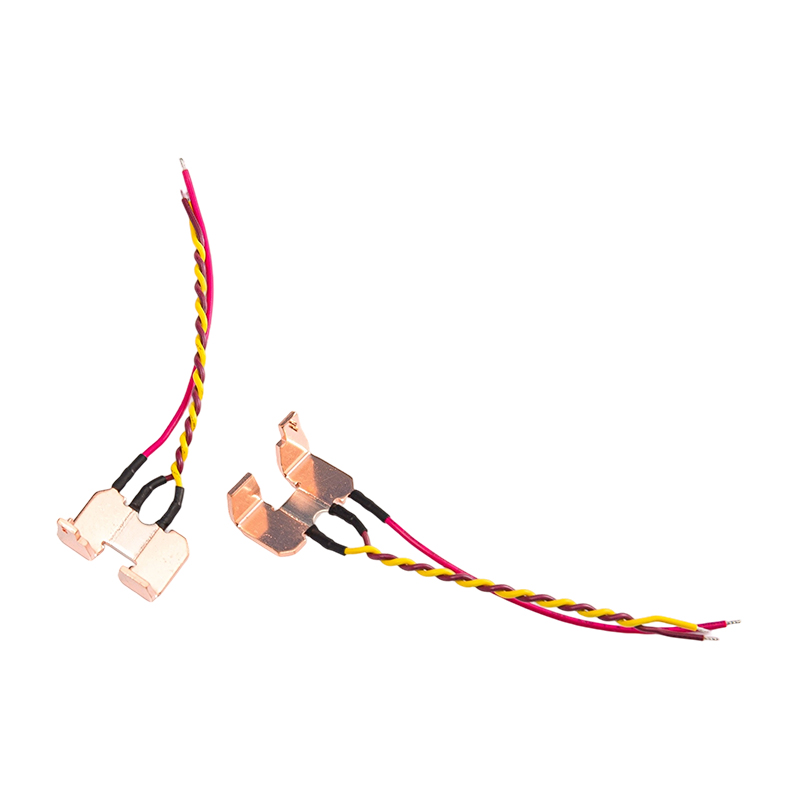

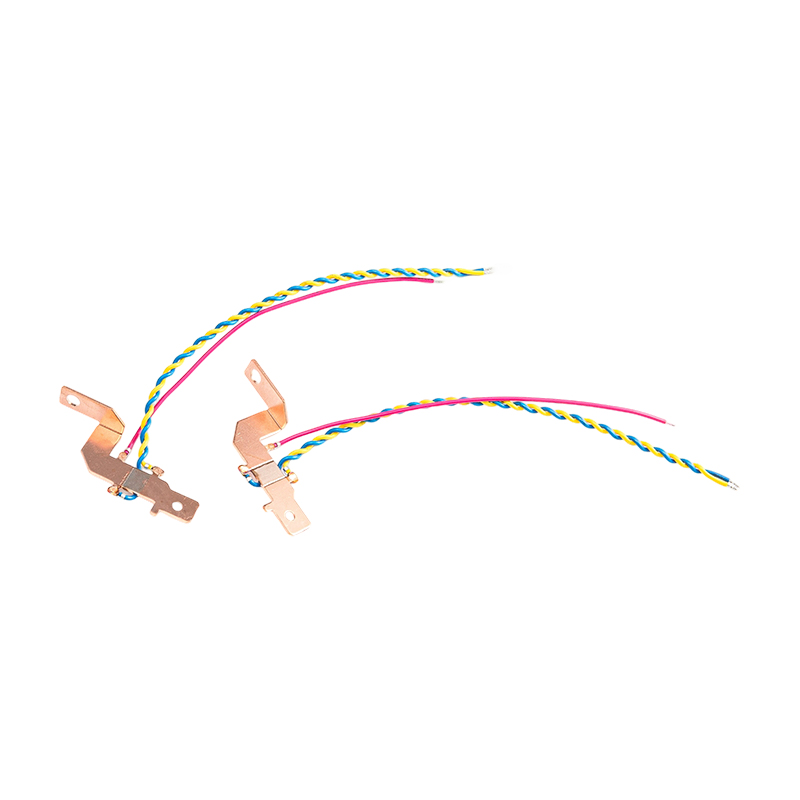

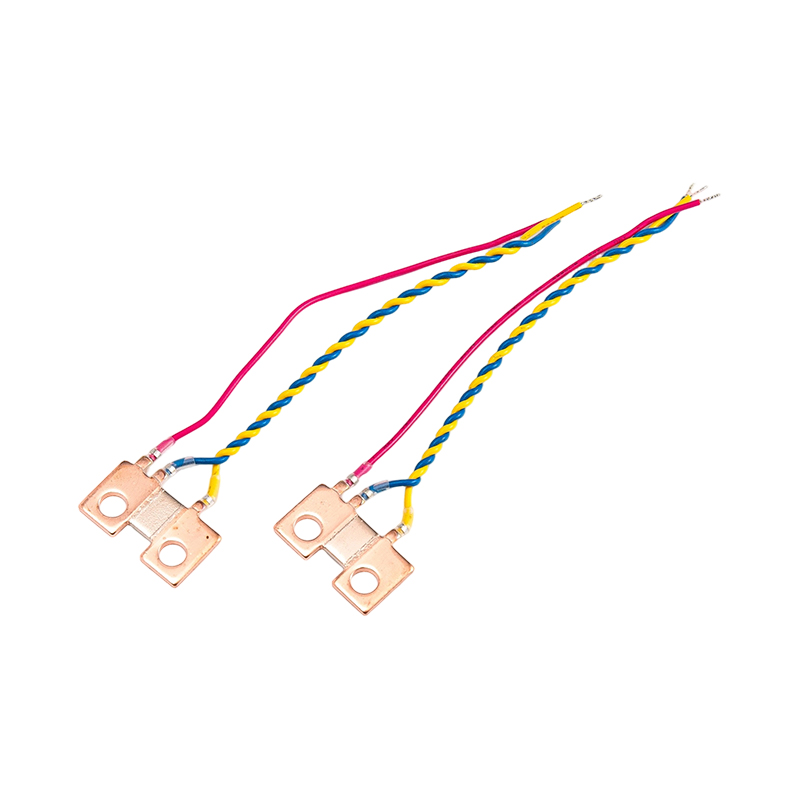

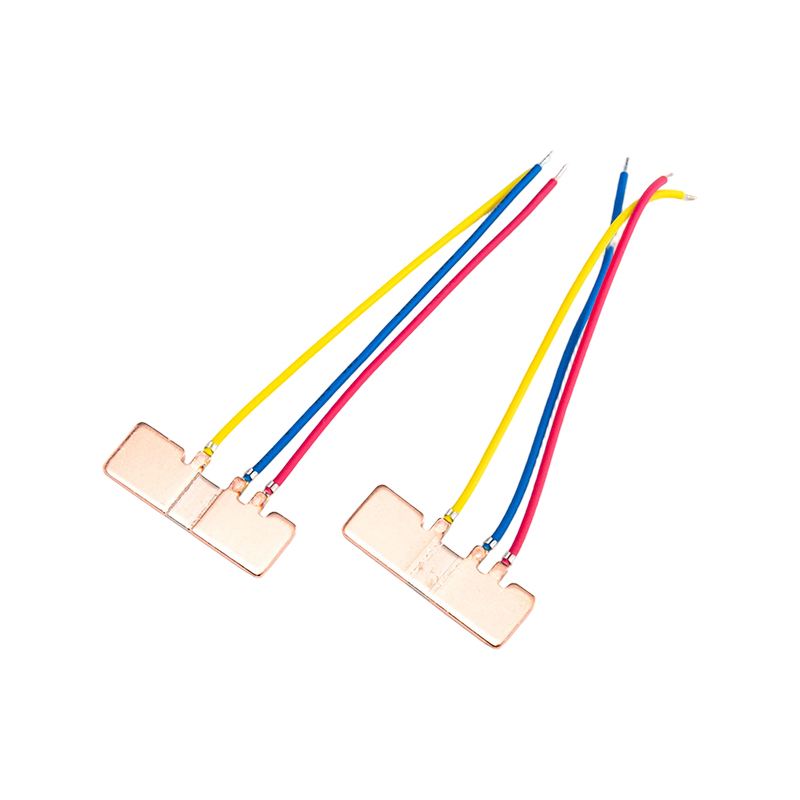

Shunt curent de precizie vs. Shunt standard

Shunt de curent de precizie Rezistoarele reprezintă cel mai înalt nivel al tehnologiei de detectare a curentului, concepute pentru aplicații care necesită precizie și stabilitate excepționale. Aceste componente specializate minimizează erorile de măsurare prin selecția materialelor avansate și procese de fabricație.

Principalii diferențieri ai șunturilor de curent de precizie includ:

• Valorile TCR ultra-scăzute (adesea sub ±10 ppm/°C) asigură o deviere minimă între temperaturile de funcționare
• Specificații de toleranță strânse (±0,01% până la ±0,1%) pentru repetabilitate superioară a măsurătorilor
• Conexiuni Kelvin cu patru terminale care elimină erorile de rezistență la plumb
• Stabilitate pe termen lung, cu efecte minime de îmbătrânire pe perioade lungi de funcționare
• Performanță superioară în laboratoare de calibrare, echipamente de testare și sisteme critice de monitorizare

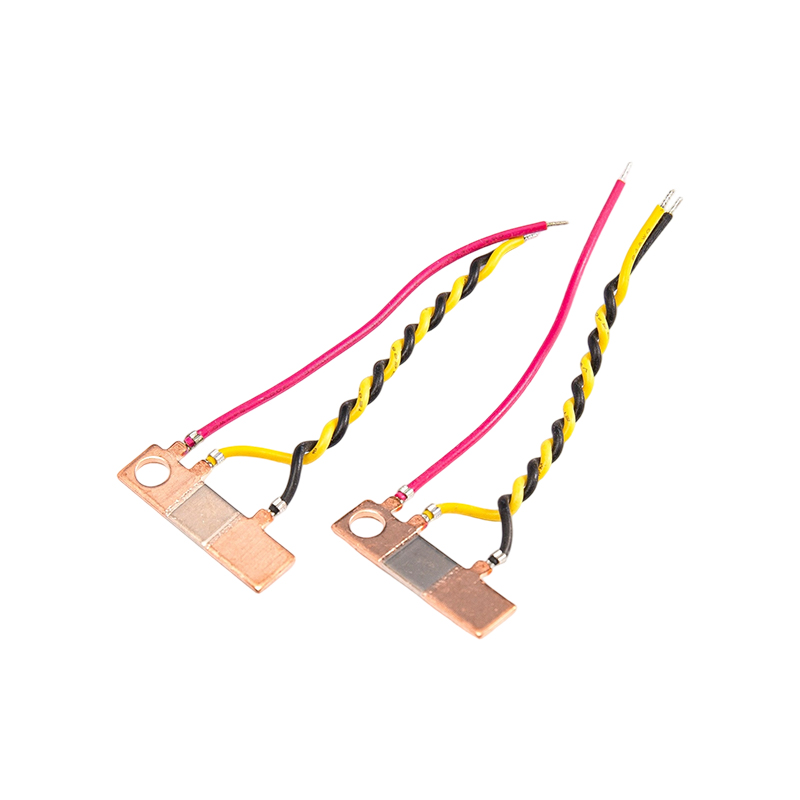

Configurații de rezistență de șunt de curent continuu

Rezistoare Shunt de curent DC sunt optimizate special pentru aplicații de curent continuu, oferind metode de construcție care abordează provocările unice ale măsurării DC:

• Construcție din aliaj Manganin sau Constantan care oferă EMF termică aproape de zero
• Modele montate pe panou cu terminale robuste pentru medii industriale
• Ieșire standardizată de 75 mV la curent nominal pentru o integrare perfectă cu contoare analogice
• Capacitate mare de suprasarcină (de obicei 120% din curentul nominal timp de 2 ore)
• Temperatura de funcționare variază de la -40°C la 60°C pentru condiții industriale dure.

Shunturi electrice prin tehnologie de construcție

Shunturi electrice sunt fabricate folosind diverse tehnologii, fiecare oferind avantaje distincte:

• Shunt din folie metalica: Oferă o precizie excepțională cu TCR de până la ±5 ppm/°C, ideal pentru aplicații de înaltă frecvență și precizie
• Shunturi de bandă/plăci metalice: Oferă o manevrare excelentă a puterii și o capacitate de supratensiune pentru unități auto și industriale
• Shunturi bobinate: Oferă stabilitate superioară și capacitate de putere mare, deși cu o inductanță mai mare limitând performanța AC
• Shunturi cu peliculă groasă: Soluție rentabilă pentru aplicații de volum mare cu cerințe de precizie moderată

Aplicații în diverse industrii

Sisteme auto și vehicule electrice

Sectorul auto reprezintă una dintre piețele cu cea mai rapidă creștere pentru Rezistor Shunt de curents , condus de electrificarea vehiculelor și sisteme electronice avansate. Aplicațiile critice includ:

• Sistemele de management al bateriei (BMS) monitorizează curenții de încărcare/descărcare pentru estimarea stării de încărcare
• Încărcătoarele de bord (OBC) oferă feedback pentru controlul curentului și protecția la suprasarcină
• Controlul motorului de tracțiune care permite reglarea precisă a cuplului și a vitezei
• Convertoarele DC-DC asigură distribuția eficientă a energiei între subsistemele vehiculelor
• Unități de distribuție a energiei de înaltă tensiune care necesită componente calificate AEC-Q200

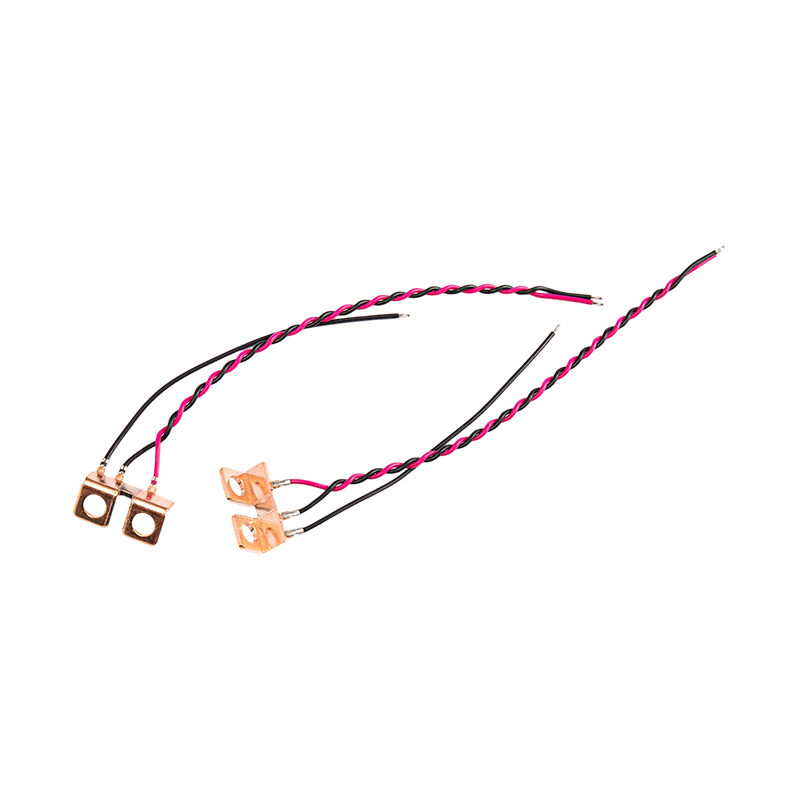

Electronică de putere industrială

Pârghie aplicațiilor industriale Shunt de curent de precizies pentru:

• Sisteme de acționare cu motor care necesită feedback de curent în timp real pentru controlul vectorial
• Monitorizarea sursei de alimentare, asigurând reglarea sarcinii și detectarea defecțiunilor
• Servomotor care necesită senzori de curent de înaltă precizie pentru controlul poziției
• Sistemele de măsurare a energiei necesită măsurarea exactă a consumului
• Invertoarele de energie regenerabilă urmăresc fluxul de curent în sistemele solare și eoliene

Electronice de consum și telecomunicații

Compact Rezistor Shunt de curents activați funcționalitatea avansată în:

• Gestionarea bateriei smartphone-ului asigură cicluri de încărcare sigure
• Adaptoare de alimentare pentru laptop care monitorizează curentul de ieșire
• Stații de bază 5G care gestionează distribuția de energie între amplificatoarele RF
• Echipamentele centrului de date urmăresc consumul de energie la nivel de server
• Dispozitive purtabile care optimizează durata de viață a bateriei prin monitorizarea precisă a curentului

Considerații de proiectare și cele mai bune practici

Implementarea conexiunii Kelvin

Pentru atingerea preciziei maxime cu rezistență scăzută Rezistor Shunt de curents , implementarea conexiunilor Kelvin adecvate (4 fire) este esențială. Această tehnică separă căile purtătoare de curent de căile de detectare a tensiunii, eliminând erorile cauzate de plumb și rezistența de contact.

Orientările de implementare includ:

• Dirijați liniile de detectare de la marginile interioare ale suporturilor de rezistență cele mai apropiate de elementul rezistiv
• Păstrați lungimea și dimensiunea egală a urmelor senzoriale pentru a asigura o măsurare echilibrată
• Poziționați amplificatoarele de detectare a curentului cât mai aproape de șunt
• Evitați interfețele în plăcuțele de șunt pentru a preveni absorbirea lipirii și rezistența neuniformă
• Utilizați rutarea perechilor diferențiale pentru liniile de detectare pentru a respinge zgomotul de mod comun

Strategii de management termic

Disiparea puterii în Rezistoare Shunt de curent DC generează căldură care poate afecta precizia măsurării. Un management termic eficient necesită:

• Derating adecvat - rezistențe de funcționare sub valorile maxime pentru a prelungi durata de viață
• Suprafață adecvată de cupru pe PCB-uri pentru răspândirea căldurii
• Luarea în considerare a temperaturii ambientale și a fluxului de aer în designul carcasei
• Selectarea materialelor cu TCR scăzut pentru a minimiza deviația indusă de temperatură
• Utilizarea materialelor de interfață termică la montarea șunturilor de tip panou

Sensarea în partea înaltă vs. în partea inferioară

Plasarea de Shunturi electrice în cadrul circuitelor afectează performanța sistemului:

Ghid de selecție pentru ingineri

Calcularea cerințelor de rezistență

Determinarea optimului Rezistor Shunt de curent valoarea implică echilibrarea mai multor factori:

• Căderea de tensiune țintă: de obicei 50-100mV pentru compatibilitate cu ADC-uri și contoare standard
• Curentul maxim: Calculați R = V ÷ I pentru a determina rezistența necesară
• Disiparea puterii: Verificați că P = I² × R rămâne în limitele nominale cu o marjă de siguranță
• Raportul semnal-zgomot: Asigurați-vă că căderea de tensiune depășește nivelul de zgomot al sistemului pentru o măsurare fiabilă

Criterii de selecție a materialelor

Compoziția aliajului are un impact direct Shunt de curent de precizie performanta:

• Manganina: Preferat pentru aplicații de precizie cu TCR ~±10-50 ppm/°C și stabilitate excelentă pe termen lung
• Constantan: Oferă stabilitate bună cu TCR moderat pentru uz industrial general
• Zeranin: Aliaj avansat care oferă TCR ultra-scăzut pentru cele mai înalte cerințe de precizie
• cupru: Folosit în aplicații cu curent ridicat, unde costul este principala preocupare

Întrebări frecvente

Care este diferența dintre un rezistor de șunt de curent și un rezistor de detectare a curentului?

În timp ce termenii sunt adesea folosiți interschimbabil, ei implică de obicei cazuri de utilizare diferite. Rezistori de detectare a curentului sunt în general componente cu rezistență scăzută integrate în circuite electronice pentru monitorizare și control, proiectate cu răspuns în frecvență controlat pentru aplicații de precizie. Rezistoare de curent shunt sunt adesea asociate cu măsurători de curent mai mare și pot fi utilizate în aplicații de distribuție a energiei, instrumente sau contorizare. Ambele se bazează pe același principiu al Legii lui Ohm, dar diferă în ceea ce privește scara, construcția și mediul de aplicare.

Cum aleg valoarea corectă a rezistenței pentru rezistența mea de șunt de curent?

Selectarea potrivită resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Ce este TCR și de ce contează pentru rezistențele de șunt de curent?

TCR (Temperature Coeficient of Resistance) măsoară cât de multă rezistență se schimbă cu temperatura, exprimată în ppm/°C (părți per milion pe grad Celsius). Pentru un rezistor shunt cu 100 ppm/°C TCR și 100Ω rezistență inițială, o schimbare de temperatură de 50°C determină o schimbare a rezistenței de 0,5Ω. Acest lucru are un impact direct asupra preciziei măsurătorii - TCR mai mare înseamnă o eroare mai mare pe măsură ce temperatura variază. Premium Shunt de curent de precizies oferă TCR de până la ±10 ppm/°C, esențial pentru aplicații auto (de la -40°C la 125°C) și industriale unde fluctuațiile de temperatură sunt semnificative.

Ce este o conexiune Kelvin și când ar trebui să o folosesc?

O conexiune Kelvin (4 fire) folosește patru terminale: două pentru transportul curentului și două terminale de detectare dedicate pentru măsurarea tensiunii. Acest lucru elimină erorile de la rezistența plumbului și de contact, care pot introduce erori de măsurare de 10-15% în configurațiile cu 2 fire atunci când se măsoară șunturile în intervalul de miliohmi. Folosiți conexiuni Kelvin pentru toți Shunt de curent de precizie aplicații, în special atunci când valorile rezistenței sunt sub 10mΩ sau când este necesară o precizie mai bună de 0,5%. Implementarea implică direcționarea liniilor de sens din interiorul plăcilor de rezistență și menținerea unor lungimi egale.

Cum se compară rezistențele de șunt de curent cu senzorii cu efect Hall pentru măsurarea curentului?

Rezistor Shunt de curents oferă o precizie mai mare (în special la DC/frecvență joasă), costuri mai mici și răspuns la frecvență mai larg, e dar generează căldură (pierderi I²R) și nu oferă izolație galvanică. Senzorii cu efect Hall oferă o izolare inerentă și o pierdere de putere neglijabilă, dar au o precizie moderată afectată de câmpurile magnetice externe și un cost mai mare. Pentru aplicațiile de curent continuu care necesită precizie ridicată, cum ar fi sistemele de gestionare a bateriilor, rezistențele de șunt sunt de obicei preferate. Senzorii Hall sunt preferați atunci când izolarea este critică sau în aplicații cu curent ridicat, unde disiparea căldurii este o problemă.

Care sunt căderile standard de tensiune pentru rezistențele de derivație DC t?

Standard din industrie Rezistoare Shunt de curent DC de obicei produc 75mV la curentul nominal, deși variantele de 50mV și 100mV sunt, de asemenea, comune. Această standardizare asigură compatibilitatea cu contoare analogice și instrumente de măsurare proiectate pentru aceste intervale de tensiune specifice. De exemplu, un șunt de 100A/75mV are o rezistență de 0,00075Ω, în timp ce un șunt de 50A/75mV are 0,0015Ω. Când selectați șunturi pentru echipamentele existente, verificați cerințele de tensiune la scară maximă a contorului pentru a asigura scalarea și acuratețea corespunzătoare.

Pot fi utilizate rezistențele de șunt de curent în aplicații de curent alternativ?

Da, Rezistor Shunt de curents funcționează pentru măsurarea AC, dar considerentele diferă de aplicațiile DC. Șunturile bobinate prezintă inductanță care poate cauza schimbări de fază și erori de măsurare la frecvențe mai mari. Foliile metalice sau șunturile din plăci metalice oferă o inductanță mai mică și o performanță AC mai bună. Pentru aplicațiile AC pur, transformatoarele de curent (CT) sunt adesea preferate, deoarece asigură izolație și gestionează curenți mari fără generare de căldură. Cu toate acestea, pentru cerințele de curent alternativ polarizat în curent continuu sau de gamă largă de frecvență, rezistențele de șunt rămân eficiente atunci când sunt specificate corespunzător pentru răspunsul în frecvență.

Ce cauzează erorile de măsurare a rezistenței de șunt de curent și cum le pot minimiza?

Sursele primare de eroare includ: deriva termică (minimizată prin selectarea materialelor cu TCR scăzut), rezistența plumbului (eliminată prin conexiuni Kelvin), tensiuni termoelectrice (reduse prin utilizarea consecventă a materialului și gradienții de temperatură), probleme de layout PCB (rezolvate prin rutarea corectă a urmelor și plasarea amplificatorului) și auto-încălzire (gestionată prin proiectare termică și derating). Factorii suplimentari includ calitatea lipirii, rezistența de contact la terminale și interferența electromagnetică. Respectarea liniilor directoare ale producătorului și implementarea unui management termic adecvat poate reduce eroarea totală la sub 0,1% în aplicațiile de precizie.

Ce certificări ar trebui să caut la rezistențele de șunt de curent pentru autovehicule?

Pentru aplicații auto, căutați Rezistor Shunt de curents cu calificare AEC-Q200 — standardul global pentru testarea la stres a componentelor pasive în mediile auto. Alte certificări importante includ ISO9001 (managementul calității), ISO14001 (mediu) și ISO45001 (sănătatea și securitatea în muncă). Pentru piețele internaționale, recunoașterea UL, certificarea TUV și conformitatea cu directivele UE ROHS/REACH asigură respectarea reglementărilor. Aceste certificări garantează că componentele pot rezista la intervalele de temperatură auto (-40°C până la 125°C), vibrațiile și cerințele de fiabilitate pe termen lung.

Cum calculez puterea necesară pentru rezistența mea de șunt de curent?

Calculați puterea disipată folosind P = I² × R, unde I este curentul continuu maxim și R este rezistența de șunt. Aplicați o marjă de siguranță de 25-50% peste puterea calculată. De exemplu, cu 20A printr-un șunt de 5mΩ: P = 20² × 0,005 = 2W. Selectați un rezistor nominal de 3 W sau mai mare. Luați în considerare curbele de derating — multe rezistențe trebuie să fie reduse la o temperatură ambiantă de peste 70°C. Pentru aplicațiile cu impulsuri, verificați capacitatea de impuls a rezistenței, deoarece manipularea puterii de vârf depășește adesea valorile nominale continue. Consultați întotdeauna fișele tehnice ale producătorului pentru cerințele specifice de reducere.
