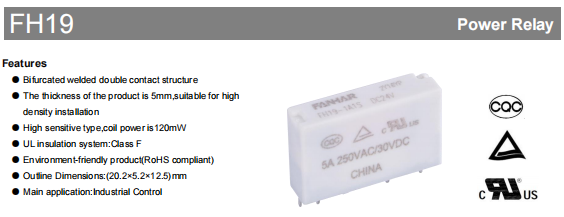

Releu industrial FH19

În domeniile automatizării industriale, controlului puterii și proiectării echipamentelor compacte, optimizarea spațiului și fiabilitatea sunt preocupări perpetue. Releul din seria FH19 este născut pentru a răspunde acestor nevoi de bază. Fiind un releu PCB ultrasubțire, cu o grosime de doar 5 mm, integrează cu succes performanță ridicată, durată de viață lungă și capacitate de montare de înaltă densitate, făcându-l alegerea ideală pentru inginerii în scenarii cu spațiu limitat. Acest articol va explora caracteristicile de design, beneficiile tehnice și diversele aplicații ale FH19, oferind o selecție amănunțită și recomandări de aplicare.

Design revoluționar și avantaje structurale

Structură fizică extrem de compactă

FH19 măsoară 20,2 × 5,2 × 12,5 mm. Profilul său subțire - în special grosimea sa de 5 mm - permite stivuirea verticală sau amenajările de înaltă densitate într-o configurație una lângă alta, ceea ce economisește semnificativ spațiul PCB. Aplicațiile compacte precum plăcile de bază de control industrial, modulele PLC, dispozitivele de comunicare și aparatele inteligente sunt candidații ideali pentru acest produs proiectat optim.

Proces inovator de sudare cu dublu contact

Utilizează o configurație de contact dublu sudat bifurcat. Acest design utilizează două puncte de contact paralele pentru a distribui curentul, reducând astfel rezistența de contact și îmbunătățind semnificativ fiabilitatea și stabilitatea contactului. Chiar dacă un punct de contact este compromis din cauza micro-vibrațiilor sau a contaminării, celălalt asigură continuitatea circuitului, sporind semnificativ rezistența la defecțiuni în mediile industriale dure.

Selecție de materiale ecologice și sigure

Respectarea mediului: Seria completă respectă directiva RoHS, nu utilizează substanțe periculoase și respectă tendințele globale de producție ecologică.

Material de contact: Utilizează un aliaj argint-nichel (AgNi). Acest lucru păstrează conductivitatea remarcabilă a argintului, în timp ce încorporarea nichelului îmbunătățește rezistența la eroziunea arcului și robustețea mecanică, prelungind astfel longevitatea electrică.

Sistem de izolare: Dispune de un sistem de izolație UL Clasa F (155°C), asigurând performanța de izolare electrică și o marjă de siguranță chiar și în medii cu temperaturi ridicate.

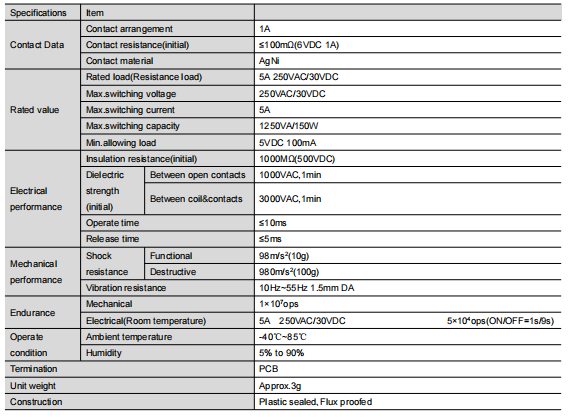

Analiza aprofundată a parametrilor de performanță de bază

Performanță electrică: Comutare stabilă, fiabilă și puternică

Sarcina nominală: 5A @ 250VAC / 30VDC

Max. Capacitate de comutare: 1250VA / 150W

Rezistență de contact: ≤100mΩ (inițială)

Rezistență de izolație: ≥1000MΩ (500VDC)

Rezistenta dielectrica: 3000 VAC timp de 1 minut (intre contactele deschise si intre bobina si contacte)

Timp de operare/eliberare: ≤10ms / ≤5ms

Durabilitate mecanică și de mediu: Construit pentru medii industriale

Durată de viață mecanică: Capabil de până la 10 milioane de operațiuni, ideal pentru comutarea frecventă.

Durată de viață electrică: sarcina specificată garantează performanță fiabilă (vezi „Curba de rezistență” din fișa de date).

Adaptabilitate la mediu: Interval de temperatură de funcționare de la -40°C până la 85°C și intervalul de umiditate de la 5% la 90%, potrivit pentru diferite climate.

Rezistență la vibrații și șocuri: rezistență excelentă la vibrații (10-55 Hz) și șocuri (980 m/s²), ideală pentru echipamente cu vibrații mecanice, cum ar fi mașini-unelte și vehicule.

Ghid de configurare și selecție a bobinei flexibile

FH19 are două tipuri de putere a bobinei. Are și opt tensiuni comune. Acest lucru oferă designerilor o versatilitate semnificativă.

Notă importantă: Fișa tehnică specifică în detaliu caracteristicile „Tensiune de funcționare” și „Tensiune de eliberare”. Designul, materialele și procesul de fabricație ale FH19 respectă standardele riguroase de siguranță, așa cum sunt indicate de certificări. Utilizatorii îl pot încorpora în siguranță în aplicațiile care necesită conformitatea exportului sau fiabilitate excepțională.

Selectarea pachetului: potrivirea mediului de aplicație

FH19 oferă două opțiuni cheie de pachet pentru a aborda diferite provocări de mediu:

Tip rezistent la flux:

Caracteristică: Rezistă la reziduurile slab corozive de la lipire.

Recomandat pentru: Menținerea setărilor interioare igienice, inclusiv aparatele centrului de date, facilitățile de comunicare și instrumentele de laborator.

Tip sigilat din plastic:

Caracteristică: Structura complet etanșă previne efectiv praful, umezeala și gazele corozive (de exemplu, H₂S, SO₂) să intre în releu.

Recomandat pentru: Locuri industriale, echipamente exterioare, medii cu gaze chimice, cum ar fi ateliere din fabrici, dulapuri de control, sisteme de semnalizare rutieră și mașini agricole.

Selectarea unui pachet neadecvat poate duce la coroziune interioară, oxidare de contact și defecțiune prematură.

Scenarii tipice de aplicare

Folosind avantajele sale cuprinzătoare, FH19 excelează în următoarele domenii:

Automatizare industrială: module I/O PLC, interfața cu senzori, controlul motoarelor mici.

Managementul energiei: Contoare inteligente, circuite de control al invertorului fotovoltaic și module de control al stației de încărcare.

Automatizarea clădirilor: control inteligent al luminii, control al sistemului HVAC, sisteme de securitate.

Echipament de comunicație: rutare a semnalului în comutatoare de rețea, routere și aparate de stație de bază.

Electrocasnice și electronice de larg consum: Plăci de control pentru aparate de ultimă generație, hub-uri pentru casă inteligentă.

Certificari de siguranta si asigurare a calitatii

FH19 a dobândit numeroase certificări prestigioase la nivel mondial și național, care servesc drept cea mai importantă validare a calității și siguranței sale.

UL / C-UL (SUA/Canada): Dosar Nr. E475405

TÜV (Germania): Dosar Nr. R 50565678

CQC (China): Certificat Nr. CQC22002370207

Certificarile indică faptul că designul, materialele și procesul de fabricație ale FH19 respectă standarde riguroase de siguranță. Utilizatorii îl pot include în siguranță în aplicații care necesită conformitatea exportului sau fiabilitate excepțională.

Rezumatul punctelor cheie de selecție și utilizare

Determinați sarcina: identificați tipul de sarcină (rezistiv, inductiv, lampă), curentul și tensiunea pentru a vă asigura că se încadrează în intervalul nominal al FH19.

Selectați bobina: selectați varianta standard sau de mare putere și specificația de tensiune corespunzătoare, în funcție de tensiunea de alimentare și cerințele de putere ale sistemului dvs.

Stabiliți pachetul: alegerea între etanșat la flux sau etanșat cu plastic trebuie făcută în funcție de mediul de aplicare. Acest lucru este esențial pentru asigurarea fiabilității pe termen lung.

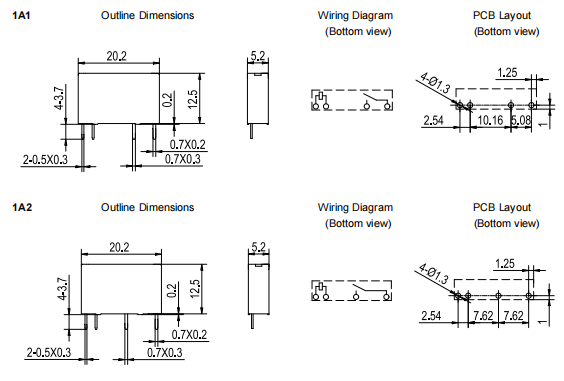

Confirmați pinout: Consultați diagrama amprentei PCB (1A1 sau 1A2) pentru a asigura compatibilitatea cu aspectul plăcii de circuite.

Proiectați circuitul de comandă: Asigurați-vă că este furnizat un curent de comandă stabil și suficient pentru bobina releului. Luați în considerare utilizarea unei diode flyback pentru a proteja dispozitivul de conducere.

Concluzie

FH19 este o soluție proiectată pentru a răspunde provocărilor reprezentate de designul electronic modern, de înaltă densitate și de înaltă fiabilitate.

Acesta integrează dimensiuni compacte, fiabilitate cu dublu contact, adaptabilitate la mediu și certificări extinse, oferind inginerilor suport solid și fiabil pentru componentele de bază pentru inovarea în controlul industrial, managementul energiei și dispozitivele inteligente.

Când selectați un releu, mergeți dincolo de simplele comparații ale parametrilor. În ceea ce privește fiabilitatea sistemului, costul ciclului de viață și compatibilitatea cu mediul înconjurător, FH19 este, fără îndoială, opțiunea preferată și demnă de o evaluare aprofundată.
