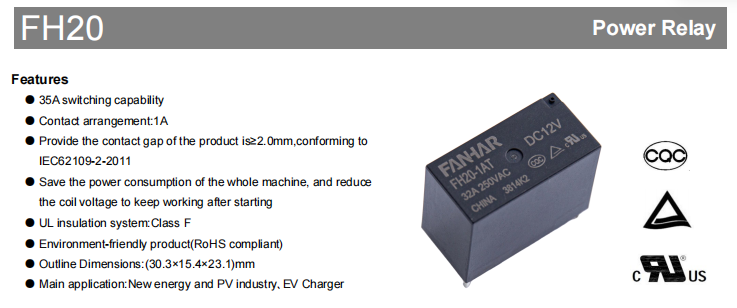

Nou releu de energie seria FH20: o soluție de comutare de înaltă fiabilitate pentru noi instalații de energie și încărcare

Avantaje principale: sigur, eficient și rezistent la căldură

Decalaj adecvat de contact pentru a îndeplini standardele de siguranță fotovoltaică

Intervalul de contact după deschiderea releului afectează direct siguranța izolației. Seria FH20 are un spațiu de contact de ≥2,0 mm, care respectă pe deplin standardul IEC 62109-2-2011 „Cerințe de siguranță pentru convertoarele de putere pentru utilizare în sistemele de energie fotovoltaică”. Pentru invertoarele fotovoltaice, acest standard este obligatoriu. Distanța de 2,0 mm asigură o întrerupere eficientă a arcului chiar și în condiții de supratensiune, protejând circuitele din aval și siguranța operatorului.

Reducerea tensiunii de menținere după pornire pentru a reduce semnificativ consumul de energie al sistemului

FH20 folosește o strategie de lucru care reduce tensiunea bobinei după alegerea inițialăsus. Odată ce releul este închis, este necesară doar o tensiune mai mică a bobinei pentru a menține starea de contact, reducând substanțial consumul de energie a bobinei în comparație cu bobina plină continuă.acționare de tensiune. De exemplu, cu modelul de 12 V, puterea de reținere este mult mai mică decât cei 1400 mW necesari pentru preluare. Această caracteristică este benefică în special pentru încărcătoarele și invertoarele care necesită o așteptare îndelungată sau o funcționare continuă, reducând în mod eficient creșterea temperaturii sistemului și pierderile de energie.

Sistem de izolație UL Clasa F pentru o toleranță mai mare la temperatură

Rezistența la căldură a sistemului de izolație determină durata de viață a releului în condiții de temperatură ridicată. Seria FH20 folosește un sistem de izolație de clasă F recunoscut de UL, permițând o bobină fierbinte maximă.temperatura punctului de 155 °C — 25 °C mai mare decât clasa obișnuită B (130 °C). Aceasta înseamnă că, la o temperatură ambientală de 85 °C, releul are încă o marjă termică mare, ceea ce îl face deosebit de potrivit pentru echipamentele instalate în medii închise, slab ventilate sau exterioare cu temperatură ridicată.

Materiale ecologice, conform RoHS

De la contacte la carcasă, produsul utilizează materiale care îndeplinesc cerințele RoHS , fără plumb, mercur, crom hexavalent și alte substanțe periculoase, asigurând barieraexport gratuit în regiuni cu reglementări stricte de mediu, cum ar fi UE.

Capacitatea de încărcare și parametrii electrici

Seria FH20 adoptă un aranjament de contact de 1A (unipolar cu o singură aruncare, în mod normal deschis), cu material de contact AgSnO₂ (oxid de staniu de argint). Acest material oferă o rezistență excelentă la sudare și eroziunea arcului, făcându-l deosebit de potrivit pentru comutarea frecventă a sarcinilor rezistive de curent ridicat.

Valorile electrice cheie sunt rezumate în tabelul de mai jos:

Rezistența scăzută de contact asigură o pierdere minimă de conducție, în timp ce rezistența dielectrică ridicată oferă o marjă de siguranță amplă pentru izolarea la tensiune înaltă și joasă. Timpii de operare și de eliberare îndeplinesc cerințele privind viteza de răspuns ale majorității aplicațiilor industriale de control și electronică de putere.

Specificații bobine și ghid de selecție

FH20 oferă mai multe tensiuni standard de bobină de la 5 V la 24 V, toate cu o putere nominală de 1400 mW. Parametrii electrici cheie pentru modelele utilizate în mod obișnuit sunt rezumați mai jos pentru o potrivire rapidă la tensiunea de control a sistemului dumneavoastră:

Sfat de selecție : Tensiunea de funcționare este minimă necesară pentru o preluare fiabilă; tensiunea de acţionare trebuie proiectată să nu scadă sub această valoare. Tensiunea de eliberare determină sensibilitatea la căderescos la oprire. Dacă consumul de energie ultra-scăzut este critic, poate fi aleasă o tensiune mai mare a bobinei (de exemplu, 24 V), deoarece curentul său de funcționare este mai mic și, combinat cu caracteristica de menținere după pornire, consumul total de energie poate fi redus și mai mult.

Robustitate mecanică și adaptabilitate la mediu

Noile echipamente energetice se confruntă adesea cu vibrații, șocuri și variații mari de temperatură. Seria FH20 excelează în performanțe mecanice:

Rezistenta la socuri : Șoc funcțional de până la 196 m/s² (20 g), șoc distructiv de până la 980 m/s² (100 g), suficient pentru a rezista la impacturi accidentale în timpul transportului și instalării.

Rezistenta la vibratii : 10 Hz ~ 55 Hz la amplitudine de 1,5 mm, asigurând o funcționare stabilă în apropierea surselor de vibrații, cum ar fi ventilatoare și compresoare.

Interval de temperatură de funcționare : -40 °C ~ 85 °C, acoperind condițiile exterioare din majoritatea regiunilor Chinei; toleranță la umiditate de la 5 % până la 85 % pentru medii umede.

În ceea ce privește rezistența, durata de viață mecanică este de 2×10⁵ operații, în timp ce durata de viață electrică (sarcină rezistivă, 32 A 250 VAC, ON/OFF = 1 s/9 s) ajunge la 3×10⁴ operațiuni, satisfacând câțiva ani de utilizare normală în încărcătoare, invertoare și echipamente similare.

Stiluri de carcasă și selecția mediului

FH20 este disponibil în două tipuri de protecție internă, permițându-vă să alegeți în funcție de curățenia mediului de lucru real:

Tip rezistent la flux : Potrivit pentru medii interioare curate, fără gaze corozive (H₂S, SO₂, NO₂ etc.) și praf conductiv. Acest tip previne pătrunderea fluxului în timpul lipirii și oferă avantaje de cost.

Tip plastic sigilat : Recomandat pentru medii necurate care pot conține gaze corozive sau praf, cum ar fi locurile industriale sau dulapurile exterioare. Construcția etanșă izolează mai eficient contaminanții externi, asigurând o lungă duratătermen de rezistență de contact scăzută.

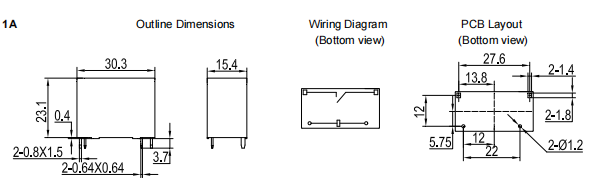

Ambele tipuri au aceleași dimensiuni exterioare: 30,3 mm (L) × 15,4 mm (L) × 23,1 mm (Î). Sunt proiectate pentru montarea standard de pini PCB și cântăresc aproximativ 20,7 g. Toleranțele configurației PCB trebuie controlate cu ±0,1 mm; pentru toleranțele dimensiunilor de contur, vă rugăm să consultați notele detaliate din fișa de date.

O privire asupra aprobărilor internaționale

Seria FH20 a obținut certificările de siguranță necesare pentru piețele globale majore, facilitând exportul produselor dumneavoastră finale:

Toate cele trei certificări folosesc contacte AgSnO₂ și acoperă atât valori nominale continue de 32 A, cât și maxim 35 A la o clasă de temperatură de 85 °C, asigurând conformitatea în condiții extreme de funcționare.
