FH20T 43A Nou releu de energie: comutare la sarcină mare și izolație de siguranță pentru aplicații fotovoltaice și pile de încărcare

Într-un moment în care generarea de energie nouă, sistemele de stocare a energiei și pilele de încărcare a vehiculelor electrice devin rapid răspândite, noile relee de energie, ca componente cheie de comutare în circuite, afectează direct funcționarea stabilă a echipamentului complet prin capacitatea lor de transport de curent, nivelul de izolare de siguranță și fiabilitatea pe termen lung. FH20T este un releu PCB de mare putere conceput pentru aceste nevoi. Oferă o capacitate de comutare de 43 A, 1 contact de formă A, o opțiune de spațiu de contact de 2,0 mm și funcție de menținere a bobinei de economisire a energiei, ceea ce îl face o alegere ideală pentru invertoarele fotovoltaice, pile de încărcare și alte aplicații.

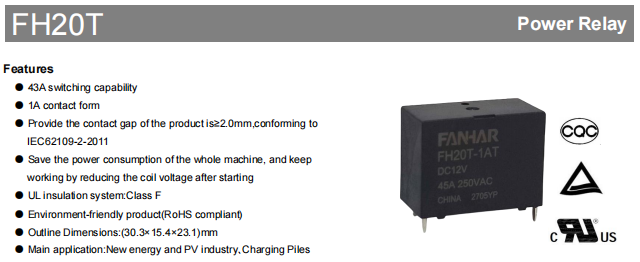

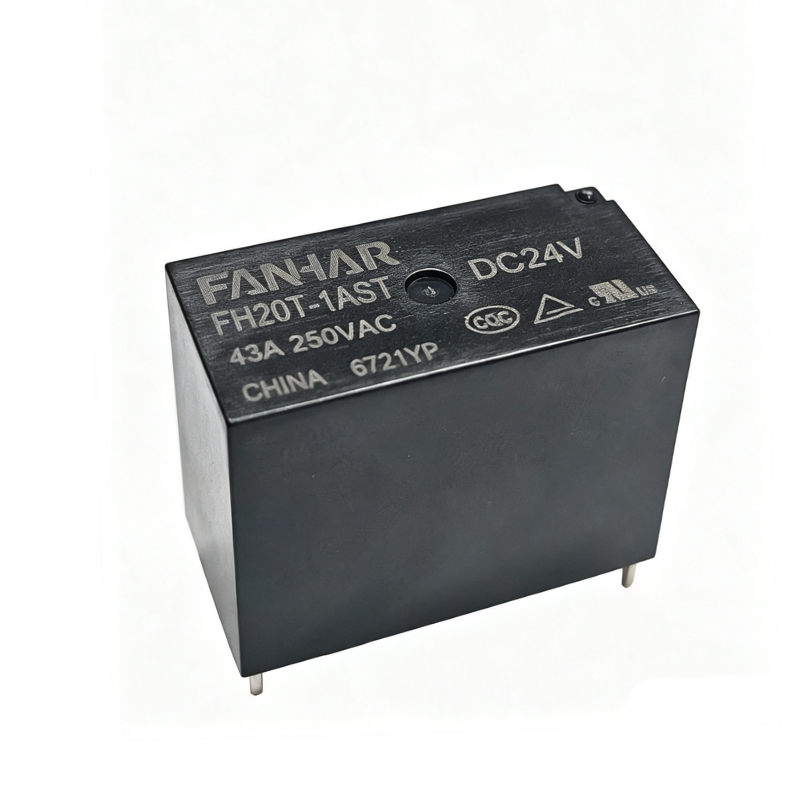

FH20T 43A Releu de energie nou FANHAR FH20T este un releu PCB cu capacitate de comutare de 43A, 1 contact de formă A și un spațiu de contact opțional de 2,0 mm. Este conform cu IEC62109-2:2011 și este potrivit pentru energie nouă, fotovoltaică, pila de încărcare și alte aplicații. Acceptă reducerea tensiunii bobinei după pornire pentru a menține funcționarea, economisind consumul total de energie. Dispune de un sistem de izolație UL Clasa F și este compatibil RoHS. Vizualizare produs →

Avantaje principale: Sigur, eficient, rezistent la temperaturi ridicate

Gap suficient de contact, îndeplinirea standardelor de siguranță fotovoltaică

Intervalul după deschiderea contactelor interne ale unui releu afectează direct siguranța izolației. FH20T oferă două opțiuni de distanță de contact: tipul standard Nil este de 1,8 mm, iar tipul BG este de 2,0 mm. Când spațiul de contact al produsului este ≥2,0 mm, acesta este conform cu IEC62109-2:2011, „Cerințe de siguranță pentru convertoarele de putere pentru sistemele de energie fotovoltaică”. Pentru aplicații de înaltă tensiune, cum ar fi invertoarele fotovoltaice și pile de încărcare, selectarea versiunii BG poate îndeplini mai bine cerințele de izolare de siguranță.

Reducerea tensiunii după pornire pentru menținere, scăderea semnificativă a consumului general de energie

FH20T acceptă o strategie de lucru de reducere a tensiunii bobinei după pornire pentru a menține funcționarea. După ce releul intră, trebuie menținută doar o tensiune mai mică a bobinei pentru a menține contactele închise. În comparație cu conducerea continuă la tensiune maximă, aceasta poate reduce eficient consumul de energie al bobinei. Recomandările privind tensiunea de menținere prezentate în fișa de date sunt:

• Temperatura ambiantă 23°C: tensiune de menținere 40%–70% Un
• Temperatura ambiantă 85°C: tensiune de menținere 40%–55% Un

Această funcție ajută la reducerea creșterii temperaturii sistemului și a pierderilor de putere, făcându-l potrivit pentru încărcarea pilelor, invertoarelor și a altor echipamente care au nevoie de standby pe termen lung sau de funcționare continuă.

Sistem de izolație UL Clasa F, care se adaptează la medii cu temperatură ridicată

FH20T utilizează un sistem de izolație UL Clasa F, care ajută la menținerea fiabilității izolației în medii cu temperaturi ridicate. Intervalul său de temperatură ambientală de funcționare este de la -40°C la 85°C, adaptându-se la cerințele de temperatură largi ale noilor scenarii de energie și control industrial.

Materiale ecologice, conform RoHS

Produsul respectă cerințele de mediu RoHS și nu conține substanțe nocive precum plumbul, mercurul și cromul hexavalent. Poate îndeplini cerințele regiunilor cu reglementări stricte de mediu, cum ar fi Uniunea Europeană, pentru export.

Capacitatea de sarcină și parametrii electrici

Sistemul de contact al FH20T utilizează material AgSnO₂, combinând rezistența la sudare și eroziunea arcului electric. Rezistența inițială de contact este controlată la ≤100mΩ (în condiții de testare 6VDC 1A), asigurând o pierdere scăzută a conducției. În ceea ce privește performanța de izolație, rezistența inițială de izolație ajunge la 1000MΩ (500VDC), rezistența dielectrică între contactele deschise este de 2500VAC/1min, iar rezistența dielectrică între bobină și contacte este de 4500VAC/1min, oferind o marjă de siguranță suficientă pentru izolarea de înaltă tensiune joasă. Timpul de funcționare este ≤20ms, iar timpul de eliberare este ≤10ms, îndeplinind cerințele privind viteza de răspuns ale majorității aplicațiilor de control industrial și electronică de putere.

Sarcina principală și parametrii electrici

Specificațiile bobinei și deținerea de economisire a energiei

FH20T oferă trei tensiuni standard de bobină: DC5V, DC12V și DC24V, toate cu o putere nominală de 3800mW. Diferitele tensiuni ale bobinei corespund diferitelor tensiuni de operare, tensiuni de eliberare, curenți nominali și rezistențe ale bobinei, permițând utilizatorilor să se potrivească rapid în funcție de tensiunea de control al sistemului. Tensiunea de funcționare este tensiunea minimă necesară pentru tragerea fiabilă a releului, iar proiectarea trebuie să asigure că tensiunea de comandă nu este mai mică decât această valoare; tensiunea de eliberare determină sensibilitatea resetei la oprire.

Specificații bobine

Rezistență mecanică și adaptabilitate la mediu

Noile echipamente energetice se confruntă adesea cu vibrații, șocuri și schimbări mari de temperatură. FH20T are performanțe bune la performanțe mecanice: rezistența funcțională la șocuri poate atinge 196m/s² (20g), iar rezistența la șocuri distructive ajunge la 980m/s² (100g), suficientă pentru a face față coliziunilor accidentale în timpul transportului și instalării. Rezistența la vibrații este de 10 Hz–55 Hz cu o amplitudine de 1,5 mm, asigurând o funcționare stabilă în apropierea surselor de vibrații, cum ar fi ventilatoare și compresoare. Intervalul de temperatură de funcționare este de la -40°C la 85°C, iar toleranța la umiditate este de 5%–85%, adaptându-se la mediile umede.

În ceea ce privește durata de viață, durata de viață mecanică este de 2×10⁵ operațiuni, iar durata de viață electrică este de 2×10⁴ operațiuni sub 43A 250VAC, raport ON/OFF 1s/9s și condițiile de temperatură a camerei. Datele de viață de mai sus sunt valori de referință în condițiile de testare specificate în fișa de date. Durata de viață reală va fi afectată de tipul de sarcină, frecvența de comutare, temperatura ambiantă și alți factori. Pentru echipamente precum pile de încărcare și invertoare, acest nivel de viață poate îndeplini mai mulți ani de cicluri normale de utilizare.

Construcție și selecție pe baza mediului de operare

FH20T oferă două metode de protecție a structurii interne, care pot fi selectate în funcție de curățenia mediului de lucru real:

• Rezistent la flux: Potrivit pentru medii curate, fără gaze corozive precum H₂S, SO₂, NO₂ și praf conductiv. Acest tip poate împiedica pătrunderea fluxului în timpul lipirii și are un avantaj de cost.
• Sigilat cu plastic: Recomandat pentru medii necurate, cum ar fi site-urile industriale și dulapurile exterioare care pot conține gaze corozive sau praf. Structura sigilată cu plastic poate izola mai eficient poluanții externi și poate asigura o rezistență scăzută la contact pe termen lung.

Cele două structuri au aceleași dimensiuni de contur: 30,3 mm (L) × 15,4 mm (W) × 23,1 mm (H). Folosesc montaj standard pentru pin PCB. Se recomandă controlul toleranței pentru configurația PCB-ului cu ±0,1 mm. Pentru toleranțele dimensiunilor de contur, vă rugăm să consultați adnotările detaliate din fișa de date.

Aplicații tipice

FH20T este proiectat în principal pentru energie nouă, industria fotovoltaică și pile de încărcare. În aceste aplicații, este utilizat ca releu de alimentare montat pe PCB pentru comutarea sarcinii și controlul puterii, unde sunt necesare capacități de comutare de 43 A, performanțe ridicate de izolație și o amprentă compactă.

Invertoare fotovoltaice și sisteme fotovoltaice

FH20T poate fi utilizat în invertoarele fotovoltaice și sistemele fotovoltaice pentru comutarea sarcinii, controlul puterii auxiliare și controlul ieșirii. Când designul trebuie să fie conform cu IEC62109-2:2011, poate fi selectată versiunea BG cu un spațiu de contact de 2,0 mm.

Pile de încărcare

În pile de încărcare, FH20T poate fi utilizat pentru comutarea internă a puterii, controlul ieșirii și controlul sarcinii auxiliare. Capacitatea sa de comutare de 43 A și montarea pe PCB îl fac potrivit pentru modelele de echipamente compacte de încărcare.

Echipamente energetice noi

Pentru alte echipamente energetice noi, FH20T oferă o soluție de comutare pentru controlul puterii și comutarea sarcinii. Dacă releul este utilizat pentru transportul continuu de curent, derating-ul trebuie evaluat pe baza temperaturii ambiante, a foliei de cupru PCB și a creșterii temperaturii terminalului.

Întrebări frecvente

Concluzie

Noul releu de energie FH20T are capacitatea de comutare de 43A, versiunea BG ≥2,0 mm decalaj de siguranță, conformitate IEC62109-2:2011, sistem de izolație UL Clasa F și funcția de menținere de reducere a tensiunii bobinei ca competitivitate de bază. Nu numai că îndeplinește cerințele stricte de izolare de siguranță ale invertoarelor fotovoltaice, dar se adaptează și urmăririi unui curent ridicat și durată lungă de viață în pile de încărcare a vehiculelor electrice. Designul său compact PCB și adaptabilitatea flexibilă la mediu îl fac o componentă de comutare fiabilă în noile produse energetice.

Pentru mai multe modele de tensiune a bobinei sau servicii de personalizare, vă rugăm să contactați echipa noastră de asistență tehnică. Specificațiile pot fi modificate fără notificare. Consultați cea mai recentă fișă de date oficială.
