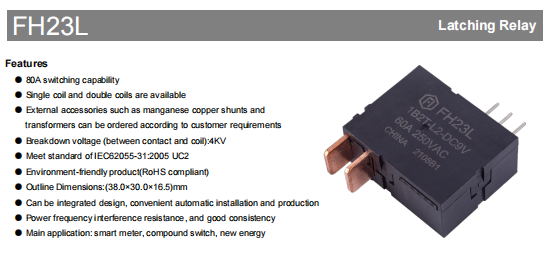

The FH23L este o performanta ridicata releu electric de blocare conceput pentru contoare inteligente, comutatoare compuse și noi aplicații energetice. Cu o capacitate de comutare puternică de 80 A și performanțe electrice excelente, FH23L menține funcționarea stabilă în medii dure și îndeplinește cerințele standardului IEC62055-31:2005 UC2.

Avantajele de bază

Eficient energetic: designul de retenție magnetică necesită energie electrică numai în timpul stării de comutare, reducând semnificativ consumul de energie

Încărcare ultra: curent de comutare maxim 80A, capacitate de comutare de 15.000 VA, satisface cererea mare de putere

Durată lungă: viață mecanică de până la 100.000 de cicluri, viață electrică 5.000 de cicluri (standard UC2)

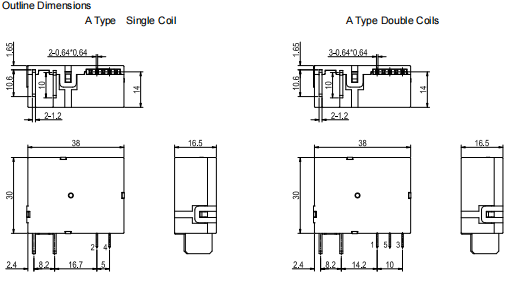

Design compact: Dimensiune compactă de 38,0 x 30,0 x 16,5 mm, ușor de automatizat Instalare

Respectarea mediului: produs ecologic, conform RoHS

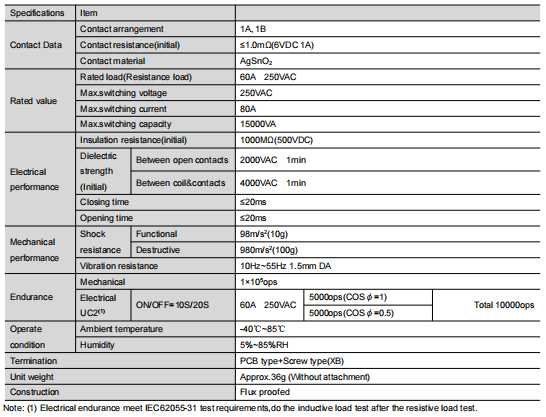

Repere ale parametrilor tehnici

Caracteristici electrice

Rezistență de contact: ≤1,0 mΩ (valoare inițială)

Rezistență de izolație: 1000MΩ (500VDC)

Rezistenta la tensiune: 2000 VAC (1 minut)

Timp de comutare: ≤20ms (închidere/deconectare)

Adaptarea mediului

Temperatura de funcționare: -40℃~85℃ Gamă largă de temperatură

Interval de umiditate: 5% ~ 85%RH

Rezistență la vibrații: 10Hz~55Hz, amplitudine de 1,5mm

Rezistență la impact: funcțional 98 m/s² (10 g), distructiv 980 m/s² (100 g)

Configurații versatile

FH23L oferă opțiuni de configurare flexibile pentru a răspunde nevoilor diferitelor aplicații:

Opțiuni de tip bobină

Versiune cu bobină simplă: economisește spațiu, simplifică cablarea

Versiune Dual Coil: control independent al deschiderii și închiderii, funcționare mai fiabilă Fiabil

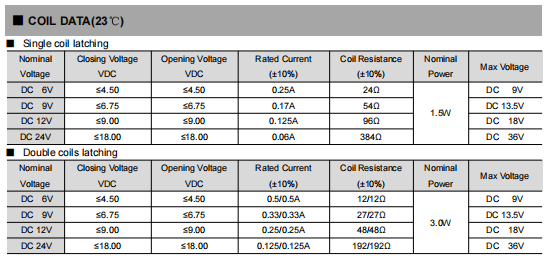

Specificația tensiunii

Suportă o varietate de tensiuni DC: 6V/9V/12V/24V, fiecare specificație de tensiune oferă parametri de tensiune de blocare/eliberare detaliați

Accesorii optionale

Accesoriile externe, cum ar fi șunturile și transformatoarele de mangan-cupru, sunt disponibile în funcție de cerințele clienților

Scenarii tipice de aplicare

Sistem inteligent de contorizare: control precis, funcționare cu consum redus de energie

Echipamente energetice noi: invertoare solare, sistem de control al energiei eoliene

Dispozitiv de comutare compozit: fiabilitate ridicată Comutarea circuitului

Sistem de casă inteligentă: montare pe șină DIN, economisește spațiu

Recomandări de instalare și utilizare

Tensiunea de conducere recomandată este de 1 ~ 1,5 ori mai mare decât tensiunea nominală

Lățimea pulsului ≥50ms, evitați energizarea prelungită (mai mult de 1 minut)

Lipirea la puncte este recomandată pentru terminalele de sarcină, evitați lipirea prin reflow sau lipirea prin val

Confirmați starea releelor înainte de utilizare și resetați dacă este necesar

Serviciu personalizat

FH23L acceptă personalizarea personalizată, inclusiv materialul de contact, tipul de montare pe PCB, configurația bobinei etc. Echipa noastră de ingineri vă poate oferi asistență tehnică și soluții profesionale.

Contactați-ne astăzi pentru configurația optimă a releelor ​​electrice de blocare FH23L, oferind soluții de comutare fiabile pentru contorul dvs. inteligent și noile proiecte energetice!

Releul de blocare FH23L oferă comutare de înaltă performanță, cu o capacitate de 80 A și o putere nominală de 15000 VA, cu funcționare eficientă din punct de vedere energetic (putere zero în stare staționară) și durată de viață extinsă (100.000 de operațiuni mecanice). Designul său compact de 38×30×16,5 mm rezistă la temperaturi extreme (-40℃ până la 85℃), făcându-l ideal pentru contoare inteligente, sisteme de energie regenerabilă și automatizări industriale. Disponibil în configurații cu bobină simplă/dublă (6-24VDC) cu opțiuni de accesorii personalizate, acest releu compatibil RoHS, certificat ISO oferă un control fiabil al puterii.
