The releu FH37 este o componentă de control de înaltă fiabilitate construită în primul rând pentru situații industriale severe. Acesta integrează o capacitate mare de comutare de până la 15 A, configurații flexibile de contact, o structură mecanică robustă și caracteristici de instalare convenabile. Produsul încorporează un design rezistent la flux și vine cu un capac de praf transparent, acceptă mai multe moduri de instalare și este compatibil cu diferite prize de releu. Acesta caută să ofere o soluție de control al sarcinii fiabilă, de lungă durată și ușor de întreținut pentru sistemele de automatizare industrială. Această specificație oferă o imagine de ansamblu cuprinzătoare a caracteristicilor sale tehnice și a parametrilor de performanță pentru a vă sprijini selecția și aplicația.

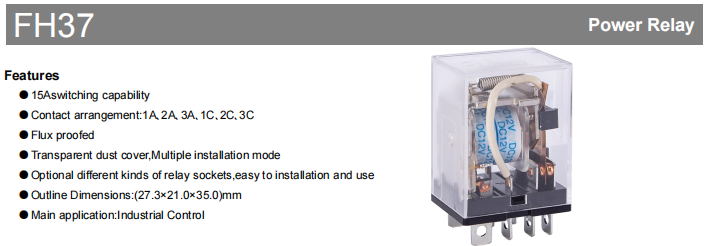

Caracteristicile de bază ale produsului
Principalul punct forte al releului FH37 constă în performanțele sale electrice și mecanice remarcabile. Are o capacitate de comutare de până la 15A, găzduind sarcini de 250VAC și 30VDC, cu o capacitate maximă de comutare de 3750VA (450W). Contactele releului constau din AgSnO₂ (oxid de staniu de argint), oferind conductivitate și durabilitate extinsă.
Designul accentuează confortul și fiabilitatea pentru aplicații industriale. Designul rezistent la flux protejează componentele interne de contaminarea în timpul lipirii, în timp ce capacul transparent de praf facilitează evaluarea vizuală simplă a stării releului. Cu dimensiuni compacte de 27,3 × 21,0 × 35,0 mm și un stil de montare cu inserție PCB, este potrivit pentru layout-uri de înaltă densitate. Designul său modular simplifică și mai mult instalarea și întreținerea.

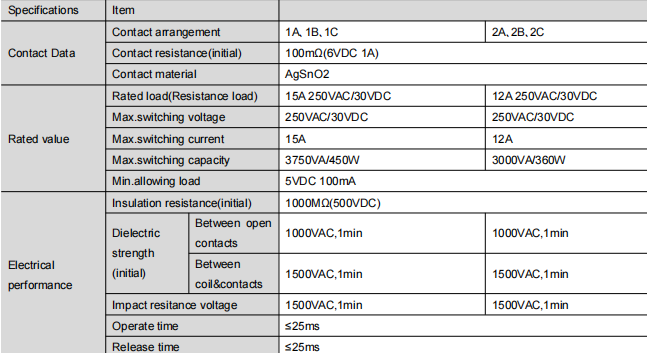

Specificații tehnice detaliate
Performanță electrică
Configurații de contact: Disponibil în forme precum 1A, 1B, 1C etc.
Rezistența de contact inițială: ≤ 100mΩ (măsurată la 6VDC, 1A).
Sarcină nominală: 15A @ 250VAC / 30VDC (sarcină rezistivă).
Tensiune maximă de comutare: 250VAC / 30VDC.
Curent maxim de comutare: 15A.
Rezistență de izolație: ≥ 1000MΩ (la 500VDC).
Rezistenta dielectrica:
Între contactele deschise: 1000VAC timp de 1 minut.
Între bobină și contacte: 1500VAC timp de 1 minut.
Viteza de comutare: timp de operare ≤ 25 ms, timp de eliberare ≤ 25 ms.
Durată de viață electrică: 100.000 de operațiuni la sarcină rezistivă nominală (15A, 250VAC/30VDC), cu un ciclu ON/OFF de 1s/9s la temperatura camerei.

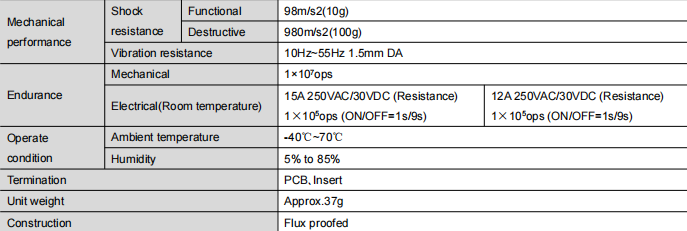

Performanță mecanică și de mediu
Durată de viață mecanică: Până la 10.000.000 de operațiuni.
Rezistenta la socuri:
Funcțional: 98 m/s² (10g).
Distructiv: 980 m/s² (100g).
Rezistență la vibrații: 10 Hz–55 Hz, 1,5 mm DA.
Temperatura de funcționare: -40℃ până la 70℃.
Umiditate de funcționare: 5% până la 85% RH (fără condensare).
Caracteristici fizice
Tip terminal: stil de inserare PCB.
Greutate: Aprox. 37 de grame.
Construcție: Design etanș rezistent la flux.

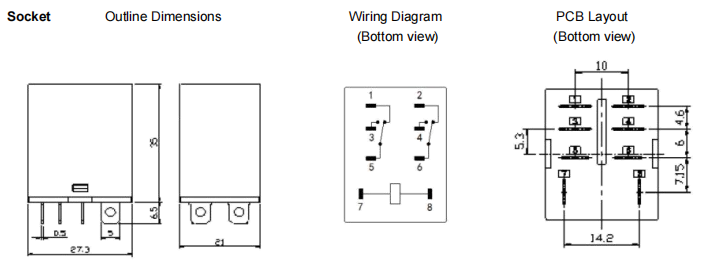

Informații despre instalare și dimensiuni
Pentru pozițiile detaliate ale orificiilor de montare și dimensiunile de dispunere, vă rugăm să consultați desenele produsului (index de referință: [38, 113, 925, 346]).
Note de toleranță:
Toleranțe de dimensiune a conturului:
≤ 1 mm: ± 0,2 mm
1mm și <5mm: ±0,3mm
≥5mm: ±0,5mm
Toleranțe de aranjare PCB (dacă nu este specificat): ± 0,1 mm
Rezumat
Releul din seria FH37 reprezintă o bază de încredere pentru control industrial aplicații, datorită capacității sale mari de comutare, longevității mecanice și electrice excepționale, rezistenței puternice la mediu și designului de instalare centrat pe utilizator. Nu numai că îndeplinește cerințele riguroase ale funcționării fiabile în medii dificile, dar îmbunătățește și menținerea sistemului prin arhitectura sa transparentă și modulară. Când alegi FH37, primești o parte fundamentală pentru sistemul tău de control care va dura și va fi stabil.
