FH63NE 120A Releu de energie nouă pentru curent ridicat - Proiectat pentru stocarea energiei fotovoltaice și surse de alimentare industriale

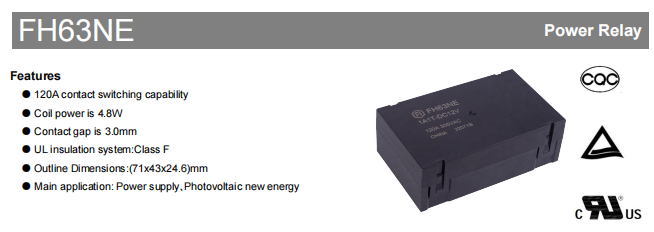

The FH63NE este un de înaltă performanță, de mare curent nou releu de energie dezvoltat de FANHAR pentru noi sisteme de alimentare cu energie și energie fotovoltaică (PV). Dispune de o capacitate de comutare a contactelor de 120 A, dimensiuni de 71 mm × 43 mm × 24,6 mm, un sistem de izolație Clasa F UL și un spațiu de contact de 3,0 mm. Cu performanțe electrice remarcabile, design robust de siguranță și certificări internaționale cuprinzătoare, FH63NE a devenit o alegere ideală pentru aplicații solicitante, cum ar fi invertoarele fotovoltaice, sistemele de stocare a energiei și sursele de alimentare industriale.

Pe fundalul creșterii rapide în noua industrie a energiei, capacitatea instalată a invertoarelor fotovoltaice și a sistemelor de conversie a puterii (PCS) a crescut semnificativ, stimulând cererea de potrivire a noilor relee de energie. Ca componente electronice cheie de comutare în pilele de încărcare a vehiculelor electrice, invertoarele fotovoltaice și sistemele de stocare a energiei, noile relee de energie AC trebuie să îndeplinească cerințe stricte pentru tensiune înaltă, curent ridicat, rezistență ridicată a izolației și viață electrică lungă. FH63NE a fost dezvoltat tocmai ca răspuns la această tendință din industrie, abordând în mod eficient nevoia urgentă a pieței de relee de curent ridicat și de înaltă fiabilitate.

Specificații electrice cheie: Capacitate de încărcare, răspuns, izolație și material de contact

Capacitate mare de sarcină

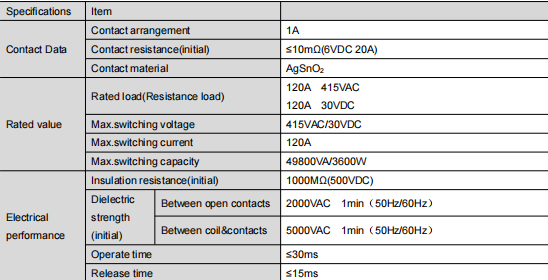

FH63NE este evaluat pentru 120A 415VAC (sarcină rezistivă) și 120A 30VDC. Tensiunea maximă de comutare este de 415VAC/30VDC, iar capacitatea maximă de comutare ajunge la 49800VA (AC) sau 3600W (DC). Această capacitate robustă de sarcină îi permite să gestioneze în mod fiabil operațiunile frecvente de comutare cu curent ridicat în noile sisteme energetice.

Răspuns rapid și viață lungă

The releu are un timp de operare ≤30ms și un timp de eliberare ≤15ms pentru un răspuns rapid. Rezistența mecanică este de 1×10⁶ operații. Durata de viață electrică atinge, de asemenea, operațiuni de 1×10⁶ la o temperatură ambientală de 85℃ cu sarcină rezistivă de 120A 415VAC (ON/OFF = 1s/9s). Această rezistență este excelentă printre releele similare de curent ridicat și îndeplinește cerințele de stabilitate pe termen lung ale sistemelor fotovoltaice.

Izolație superioară și rezistență dielectrică

FH63NE oferă performanțe remarcabile de izolație: rezistența inițială de izolație este de 1000MΩ (testată la 500VDC). Rigiditatea dielectrică este de 2000VAC/1min între contactele deschise și 5000VAC/1min între bobină și contacte. Capacitatea de rezistență la supratensiune este de 10kV (1,2/50μs), iar curentul de supratensiune poate rezista la 400A la 350VDC timp de 4ms. Aceste specificații asigură o funcționare sigură în condiții dure, cum ar fi fluctuațiile rețelei și loviturile de trăsnet.

Material de contact avansat

FH63NE folosește material de contact AgSnO₂ (oxid de argint staniu). Compozitele AgSnO₂, cu o conductivitate excelentă, rezistență la eroziunea arcului și prietenos cu mediul, au devenit înlocuitorul ideal pentru AgCdO toxic și sunt utilizate pe scară largă în infrastructura de încărcare a vehiculelor electrice și în alte aplicații. Oxidul de staniu de argint este în prezent cel mai ecologic material de contact de joasă tensiune pentru înlocuirea oxidului de argint cadmiu toxic, oferind o excelentă rezistență la sudare și la eroziunea arcului electric. Această alegere a materialului asigură fiabilitatea contactului și o durată lungă de viață în cazul comutării frecvente cu curent ridicat.

Specificații bobine și design eficient din punct de vedere energetic

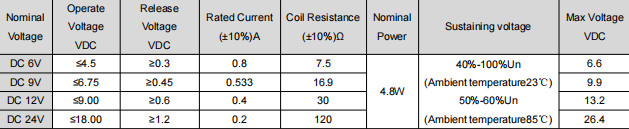

FH63NE este disponibil în patru opțiuni de tensiune a bobinei: DC 6V, 9V, 12V și 24V. Consumul de energie al bobinei este de numai 4,8 W la temperatura ambiantă de 23℃. Parametrii detaliați sunt după cum urmează:

Sfaturi de selecție:

Tensiunea nominală a bobinei ar trebui să se potrivească cu alimentarea sistemului de control, ținând cont de fluctuațiile de putere.

Pentru a reduce încălzirea bobinei, utilizați funcția de tensiune de menținere (40%~100% Un), dar asigurați-vă că tensiunea de menținere nu este mai mică decât tensiunea de funcționare și nu depășește tensiunea continuă maximă.

Rezistența bobinei crește la 85℃, iar tensiunea de funcționare se va modifica în consecință; permite o marjă suficientă în aplicațiile practice.

Aprobari de siguranță și conformitate

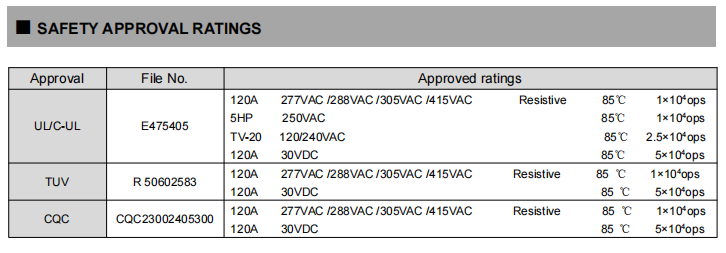

FH63NE a obținut trei certificări internaționale majore: UL, TUV și CQC, care acoperă mai multe tipuri de încărcare, după cum este detaliat mai jos:

Adaptabilitate la mediu și performanță mecanică

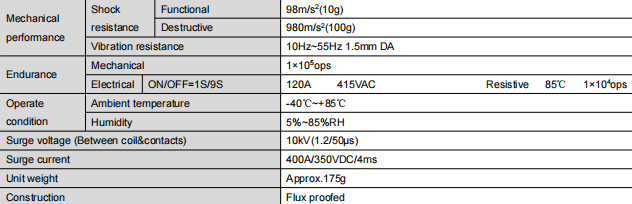

FH63NE funcționează într-un interval de temperatură ambiantă de la -40℃ la 85℃ și un interval de umiditate de la 5% la 85% RH. Cu material izolator UL Clasa F, asigură o funcționare stabilă chiar și la temperaturi ridicate. Rezistență la vibrații: 10Hz~55Hz, amplitudine 1,5mm; rezistență la șoc: funcțional 98m/s² (10g), distructiv 980m/s² (100g).

Produsul are o construcție rezistentă la flux, potrivită pentru lipirea prin val PCB. Temperatura de lipire recomandată este de 260℃±5℃ timp de 3-5 secunde. Greutatea unității este de aproximativ 175 g, cu un design compact pentru o integrare ușoară a sistemului.

Dimensiuni și note de instalare

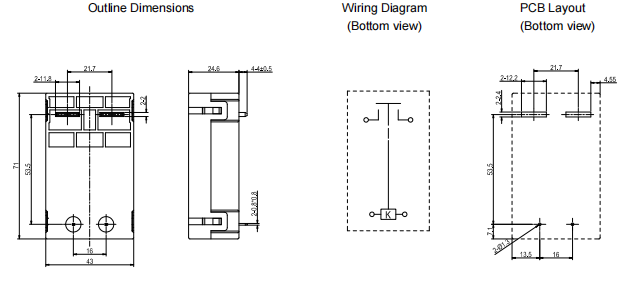

Dimensiuni contur: 71×43×24,6 mm (L×L×H).

Distanța între pini și aspectul PCB: pentru dimensiuni fără toleranțe specificate, toleranță ≤1mm ±0,2mm, toleranță 1mm~5mm ±0,3mm, toleranță ≥5mm ±0,5mm; Toleranța nespecificată pentru aspectul PCB este întotdeauna ± 0,1 mm.

Lipire: terminale de sarcină din cupru – temperatura de lipire recomandată 260℃±5℃, timp 3-5 secunde; evitați temperaturile ridicate prelungite pentru a preveni deteriorarea bobinei sau a contactelor.

Protecție: Structură rezistentă la flux, rezistentă la contaminarea fluxului de lipit prin val, dar nu trebuie scufundată în solvenți de curățare.

Manipulare: Evitați căderea sau impactul extern pentru a preveni deformarea contactului sau abaterea parametrilor.

Scenarii tipice de aplicare

Cu capacitatea sa de comutare la curent ridicat de 120A și fiabilitatea ridicată, FH63NE este utilizat în principal în:

Energie fotovoltaică nouă : Acceptă șirul fotovoltaic și controlul buclei de curent ridicat, potrivit pentru deconectarea de siguranță pe partea AC în sistemele de energie solară.

Surse de alimentare : Comutarea sarcinii pentru surse de alimentare industriale și sisteme UPS.

Pile de încărcare EV : Control curent pornit/oprit pentru echipamentele de încărcare a vehiculelor electrice.

Gama sa largă de temperatură de funcționare și designul excelent de izolație și rezistență la tensiune îl fac deosebit de potrivit pentru medii dure exterioare și industriale.
