Acasă / Știri / Știri din industrie / FH80NE-40 40A 450VDC Releu DC de înaltă tensiune | Introducere de produs pentru noua energie de pre-încărcare și relee de încălzire
Prezentare generală a produsului

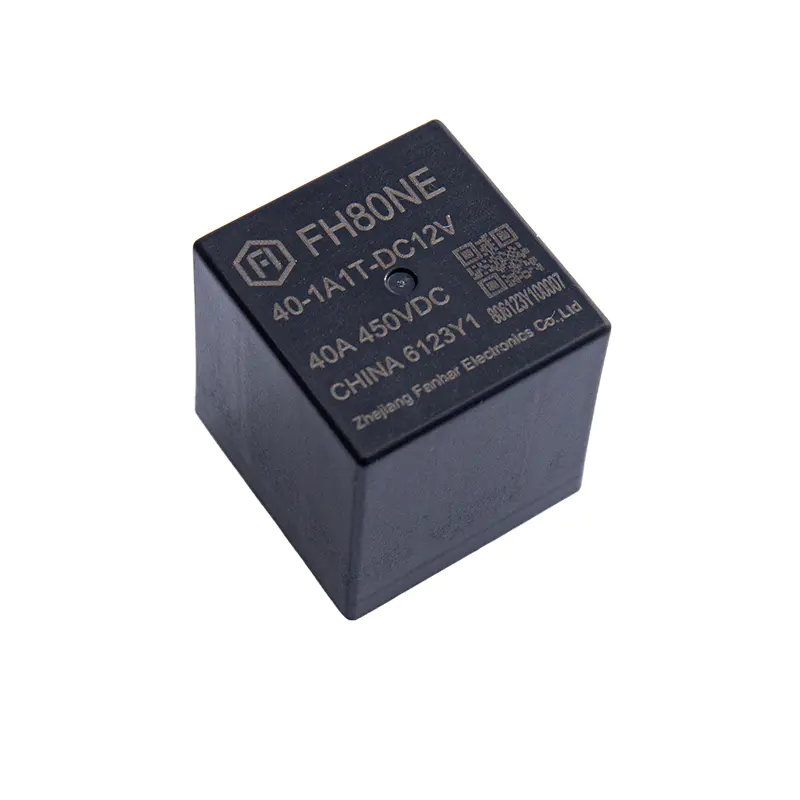

The FH80NE-40 este un releu DC de înaltă tensiune de 40A conceput pentru sistemele de înaltă tensiune din vehiculele cu energie nouă. Este destinat în principal aplicațiilor releului de preîncărcare și releului de încălzire. Produsul oferă o capacitate de purtare continuă a curentului de 40A la 85°C, o sarcină nominală de 40A 450VDC și o tensiune de comutare maximă de până la 750VDC. De asemenea, acceptă capacitatea de curent înalt pe timp scurt, făcându-l potrivit pentru scenarii de montare pe PCB cu cerințe ridicate de fiabilitate, capacitate de rezistență dielectrică și dimensiuni de spațiu.
Produsul folosește un contact normal deschis de 1A, cu material de contact AgSnO₂ și o rezistență inițială de contact de ≤5mΩ (6VDC 20A). Dimensiunile sale de contur sunt de numai 30 × 29,2 × 30,1 mm, iar greutatea sa este de aproximativ 55 g, echilibrând capacitatea de comutare de înaltă tensiune cu un design compact. Produsul respectă cerințele de siguranță IEC 60664-1 și standardele de mediu RoHS. Sunt în așteptare certificările UL/C-UL, TUV și CQC.

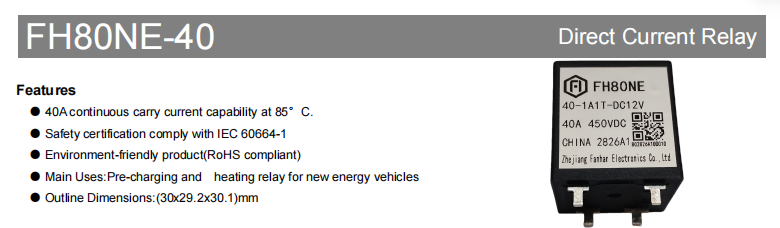

FH80NE-40 40A 450VDC Releu DC de înaltă tensiune FH80NE-40 este un releu DC de înaltă tensiune de 40A pentru aplicații de preîncărcare și încălzire a vehiculelor cu energie nouă. Oferă un curent continuu de 40A la 85°C, sarcina nominală 40A 450VDC și tensiunea de comutare maximă 750VDC. Cu contacte AgSnO₂, terminale PCB, conformitate IEC 60664-1 și RoHS, se potrivește controlului DC de înaltă tensiune în sistemele de încălzire BMS/PDU și PTC. Sunt în așteptare certificările UL/C-UL, TUV și CQC. Vizualizare produs → Context aplicație în industrie
Odată cu dezvoltarea platformelor de înaltă tensiune în vehiculele cu energie nouă, circuitele de preîncărcare și circuitele de management termic au cerințe din ce în ce mai mari pentru relee:
Releu de preîncărcare : În momentul pornirii, rezistența de preîncărcare limitează curentul de încărcare al condensatorului magistralei pentru a preveni sudarea contactelor releului principal din cauza curentului de pornire. După ce preîncărcarea este finalizată, releul principal se închide și releul de preîncărcare se deschide. FH80NE-40 are o capacitate de purtare continuă a curentului de 40 A și o capacitate de curent ridicat pe termen scurt, ceea ce îl face potrivit ca componentă de control în circuitele de preîncărcare.
Releu de incalzire : Scenarii precum managementul termic al bateriei și încălzitoarele PTC în vehiculele cu energie nouă necesită relee DC de înaltă tensiune pentru a controla pornirea/oprirea circuitelor de încălzire. Sarcina nominală de 450 VDC a FH80NE-40, tensiunea de comutare maximă de 750 VDC și materialul de contact AgSnO₂ pot îndeplini cerințele de comutare fiabile ale circuitelor de încălzire de înaltă tensiune.
Montare PCB : Produsul folosește o structură terminală PCB, ceea ce facilitează integrarea în unități electronice de control, cum ar fi BMS, PDU și cutii de distribuție a energiei de înaltă tensiune. Este potrivit pentru plasare automată și lipire.
Performanța de bază și avantajele cheie
Capacitate puternică de încărcare și comutare
FH80NE-40 are o capacitate de purtare continuă a curentului de 40A la 85°C. Sarcina sa nominală este de 40A 450VDC (sarcină rezistivă), tensiunea maximă de comutare este de până la 750VDC, curentul maxim de rupere este de 50A (450VDC, ≥1 operare), iar capacitatea maximă de comutare ajunge la 22500VA.
FH80NE-40 nu numai că poate transporta continuu 40A la 85°C, dar poate rezista și la supratensiuni de curent mai mari pentru perioade scurte: 80A pentru 60s, 160A pentru 5s, 240A pentru 3s și 400A pentru 0,6s.
Această capacitate îi permite să gestioneze condițiile instantanee de curent ridicat în circuitele de preîncărcare și încălzire, făcându-l potrivit pentru scenarii de montare pe PCB în sistemele de curent continuu de înaltă tensiune ale vehiculelor cu energie nouă.
Răspuns rapid și viață lungă
FH80NE-40 asigură o funcționare rapidă: timp de funcționare ≤30ms și timp de eliberare ≤10ms (la tensiune nominală), îndeplinind cerințele privind viteza de răspuns ale circuitelor de curent continuu de înaltă tensiune.
În ceea ce privește viața:
- Durată de viață mecanică: 1×10⁵ operațiuni
- Durată de viață electrică (sarcină rezistivă): 450VDC / 40A: 1×10³ ops, 450VDC / 10A: 1×10⁴ ops
În timpul selecției efective, durata de viață ar trebui evaluată pe baza curentului de sarcină, a tensiunii și a frecvenței de comutare pentru a asigura îndeplinirea cerințelor de funcționare a sistemului pe termen lung.
Performanță excelentă de izolare și rezistență dielectrică
FH80NE-40 funcționează fiabil în ceea ce privește izolația și rezistența dielectrică:
- Rezistență de izolație (inițială): 1000MΩ (500VDC)
- Rezistenta dielectrica (initiala): Intre contactele deschise: 2000VAC / 1min, Intre bobina si contacte: 3000VAC / 1min
Produsul respectă cerințele de siguranță IEC 60664-1 și standardele de mediu RoHS, oferind protecție pentru izolarea în siguranță și funcționarea fiabilă a sistemelor DC de înaltă tensiune.
Material de contact avansat și rezistență scăzută la contact
FH80NE-40 utilizează material de contact AgSnO₂ (oxid de staniu de argint), cu o formă de contact normal deschisă 1A. AgSnO₂ oferă o conductivitate bună, rezistență la eroziunea arcului și prietenos cu mediul, făcându-l potrivit pentru comutare frecventă și aplicații de control DC de înaltă tensiune.
Rezistența inițială de contact este ≤5mΩ (6VDC 20A), ceea ce ajută la reducerea pierderilor de conducție și a creșterii temperaturii, îmbunătățind eficiența și fiabilitatea sistemului.
Specificațiile bobinei și proiectarea eficienței energetice
FH80NE-40 oferă cinci opțiuni de tensiune a bobinei: DC6V, DC9V, DC12V, DC24V și DC48V, cu o putere nominală de 3W. Parametrii detaliați sunt după cum urmează:
| Tensiune nominală | Tensiune de funcționare VDC | Tensiune de eliberare VDC | Curent nominal (±10%) | Rezistența bobinei (±10%) | Putere nominală | Tensiune maxima (rezistenta pe timp scurt) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | DC 7,2 V |
| DC 9V | ≤6,75 | ≥0,45 | 333,3 mA | 27Ω | DC 10,8 V | |
| DC 12V | ≤9,00 | ≥1,2 | 250mA | 48Ω | DC 14,4 V | |
| DC 24V | ≤18,00 | ≥2,4 | 125mA | 192Ω | DC 28,8 V | |
| DC 48V | ≤36,00 | ≥4,8 | 62,5 mA | 768Ω | DC 57,6 V |
Notă: Pentru a preveni supraîncălzirea și arderea, tensiunea aplicată bobinei nu trebuie să depășească tensiunea maximă de menținere pentru o perioadă lungă de timp. Tensiunea maximă este cea mai mare tensiune pe care o poate rezista releul pentru o perioadă scurtă.
Adaptabilitate la mediu și performanță mecanică
FH80NE-40 funcționează bine în ceea ce privește adaptabilitatea mediului și performanța mecanică: intervalul său de temperatură de funcționare este de la -40°C la 85°C, iar intervalul de umiditate este de la 5% la 85%RH. Rezistența sa la șocuri este funcțională 196m/s² (10g) și distructivă 490m/s² (100g); rezistența sa la vibrații este de la 10 Hz la 500 Hz, 49 m/s². Produsul cântărește aproximativ 55 g (fără accesorii), are dimensiuni de contur de 30×29,2×30,1 mm și folosește o structură terminală PCB. La cablare, partea de sarcină are polaritate (1, 2-), iar partea bobină nu are polaritate (5, 6). Temperatura recomandată de lipire a cuprului pentru bornele de ieșire a sarcinii este de 260°C ± 5°C, cu un timp de lipire de 3–5s.
Prezentare generală a specificațiilor tehnice
| Articol | Parametru |
|---|---|
| Formular de contact | 1A (1 contact normal deschis) |
| Material de contact | AgSnO₂ |
| Rezistența de contact | ≤5mΩ (6VDC 20A) |
| Curent nominal | 40A |
| Sarcina nominala (rezistiva) | 40A 450VDC |
| Tensiune maximă de comutare | 750VDC |
| Curent maxim de rupere | 50A (450VDC, ≥1 funcționare) |
| Capacitate maximă de comutare | 22500VA |
| Rezistenta de izolare | 1000MΩ |
| Rezistenta dielectrica (initiala) | Între contactele deschise: 2000VAC/1min; între bobină și contacte: 3000VAC/1min |
| Timp de operare | ≤30ms (la tensiunea nominală) |
| Timpul de eliberare | ≤10ms (la tensiunea nominală) |
| Viața mecanică | 1×10⁵ ops |
| Viața electrică | Swithing: 1×103ops（450VDC, 40A） Swithing: 1×104ops（450VDC, 10A） Swithing: 4×103ops（650VDC, 12A） Realizare: 7,5×104ops（450VDC, 35A） Realizare: 5×104ops（750VDC, 40A） |
| Capacitate de transport curent | 40A 60A:30min 80A:60s 160A: 5s 240A:3s 400A: 0,6 s |
| Temperatura ambiantă | <-40°C până la 85°C |
| Umiditate | 5% până la 85%RH |
| Greutate | Aprox. 55 g |
| Dimensiuni de contur | 30×29,2×30,1 mm |
| Structura terminalului | terminalul PCB |
Notă: Datele de mai sus sunt valori inițiale. Specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare.
Dimensiuni, cablare și aspect PCB
FH80NE-40 are dimensiuni de contur de 30 × 29,2 × 30,1 mm și folosește o structură terminală PCB. Metoda de cablare din vedere de jos este: partea de sarcină 1( ), 2(-), cu polaritate pe partea de sarcină; partea bobinei 5, 6, fără polaritate pe partea bobinei. Pentru aspectul PCB, toleranțele nespecificate sunt în general de ± 0,1 mm; pentru dimensiunile de contur, când toleranțele nu sunt specificate, dimensiunile ≤1mm sunt ±0,2mm, dimensiunile >1mm și <5mm sunt ±0,3mm și dimensiunile ≥5mm sunt ±0,5mm.
Aprobari de siguranță și conformitate
- Respectă cerințele de siguranță IEC 60664-1.
- Produs conform RoHS.
- Certificari UL/C-UL, TUV și CQC în așteptare.
- Evaluare aprobată țintă: comutare rezistivă 40A 450VDC 1000ops (operații 1×10³) la 85°C.
- Statutul specific de certificare este supus certificatelor oficiale. Înainte de selecție, se recomandă să contactați producătorul pentru a confirma cel mai recent progres al certificării.
Scenarii tipice de aplicare
Preîncărcare vehicul cu energie nouă : Capacitate de purtare continuă a curentului de 40A (85°C), rezistență pe timp scurt de 80A/60s, 160A/5s, 240A/3s și 400A/0,6s, potrivit pentru controlul pornit/oprit în circuitele de preîncărcare.
Încălzire vehicul cu energie nouă : Sarcină nominală 40A 450VDC, tensiune maximă de comutare 750VDC, potrivită pentru circuite de încălzire de înaltă tensiune, cum ar fi încălzirea PTC.
Managementul termic al bateriei / controlul încălzirii PTC : Temperatura de funcționare -40°C până la 85°C, contacte AgSnO₂, potrivite pentru medii cu temperatură ridicată și scăzută în vehicule.
Alte scenarii de montare pe PCB : Partea de sarcină are polaritate (1, 2-), partea bobină nu are polaritate (5, 6), condiții de lipire 260°C ± 5°C / 3–5s.
Selecția specifică trebuie confirmată pe baza sarcinii reale, a tensiunii bobinei, a cerințelor de viață și a statutului de certificare.
Precauții de instalare și utilizare
Nu scăpați produsul și nu îl supuneți la impact extern, pentru a menține parametrii inițiali de performanță.
Temperatura de lipit pentru bornele de ieșire a sarcinii din cupru: 260°C ± 5°C, timp de lipire 3–5s.
Partea de sarcină are polaritate. Vă rugăm să conectați corect 1( ) și 2(-); partea bobinei nu are polaritate.
Tensiunea bobinei nu trebuie să depășească tensiunea maximă de menținere pentru o perioadă lungă de timp pentru a evita supraîncălzirea sau arderea.
Acest releu este un model personalizat. Exemplele oferite sunt doar pentru referință. Pentru o selecție detaliată, vă rugăm să contactați Zhejiang Fanhar Electronics Co., Ltd.
Specificația este doar pentru referință. Specificațiile pot fi modificate fără notificare.
Întrebări frecvente
Î1: Care sunt principalele utilizări ale FH80NE-40?
Este utilizat în principal pentru releele de preîncărcare a vehiculelor cu energie nouă și releele de încălzire și poate fi, de asemenea, utilizat în scenarii de montare pe PCB, cum ar fi managementul termic al bateriei, controlul încălzirii PTC, BMS/PDU și buclele de control CC de înaltă tensiune.
Î2: Care sunt sarcina nominală și capacitatea maximă de comutare a FH80NE-40?
Sarcina nominală: 40A 450VDC (sarcină rezistivă); capacitate maximă de comutare: 22500VA.
Î3: Care sunt capabilitățile de purtare a curentului continuu și de transport de curent pe termen scurt?
Are o capacitate de purtare continuă a curentului de 40A la 85°C. Capacitate de transport de curent de scurtă durată: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
Î4: Care sunt tensiunea maximă de comutare și curentul maxim de rupere?
Tensiune maximă de comutare: 750VDC; curent maxim de rupere: 50A (450VDC, ≥1 operare).
Î5: Care sunt forma de contact, materialul de contact și rezistența la contact?
Formular de contact: 1A normal deschis; material de contact: AgSnO₂; rezistență inițială de contact: ≤5mΩ (6VDC 20A).
Î6: Este acceptată personalizarea? Cum să comand?
Formular de contact: 1A normal deschis; material de contact: AgSnO₂; rezistență inițială de contact: ≤5mΩ (6VDC 20A).
Rezumat
FH80NE-40 este un releu DC de înaltă tensiune de 40A proiectat pentru sistemele de înaltă tensiune în vehicule cu energie nouă. Dispune de o sarcină nominală de 40A 450VDC, tensiune de comutare maximă de 750VDC, capacitate de purtare continuă a curentului de 40A@85°C și capacitate de curent ridicat pe termen scurt. Contactele sale AgSnO₂, izolația ridicată și performanța de rezistență dielectrică, funcționarea rapidă, montarea PCB și conformitatea RoHS îl fac potrivit pentru scenarii de control DC de înaltă tensiune, cum ar fi preîncărcare, controlul încălzirii, încălzitoare PTC, BMS și PDU.
Pentru cele mai recente specificații, certificate de certificare, asistență pentru mostre sau recomandări de selecție personalizată, vă rugăm să contactați Zhejiang Fanhar Electronics Co., Ltd.
