Releu de putere seria W11 | Comutare 10A, putere ultra-scăzută 200mW, rezistență dielectrică 5kV

În aplicațiile moderne de automatizare industrială și de casă inteligentă, performanța releului este esențială pentru stabilitatea și eficiența echipamentului. The releu W11 , cu performanța și fiabilitatea remarcabile, este o alegere ideală pentru control industrial , casă inteligentă și gestionarea energiei pentru comunicații 5G. Mai jos este o introducere detaliată a releului W11, ajutându-vă să înțelegeți caracteristicile și avantajele acestuia.

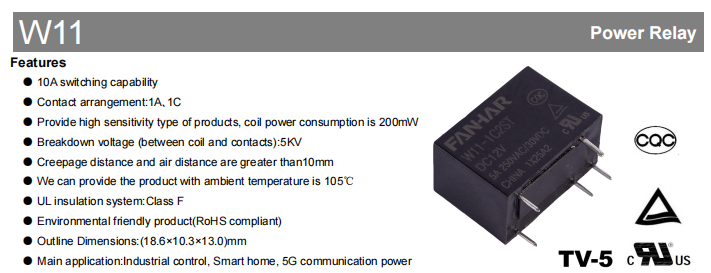

Caracteristicile produsului

Capacitate de comutare 10A: Releul W11 poate gestiona sarcini curente de până la 10A, satisfacând nevoile diverselor aplicații industriale și casnice.

Tensiune mare de avarie: O tensiune de rupere de 5 kV (între bobină și contacte) asigură o siguranță și fiabilitate extrem de ridicate.

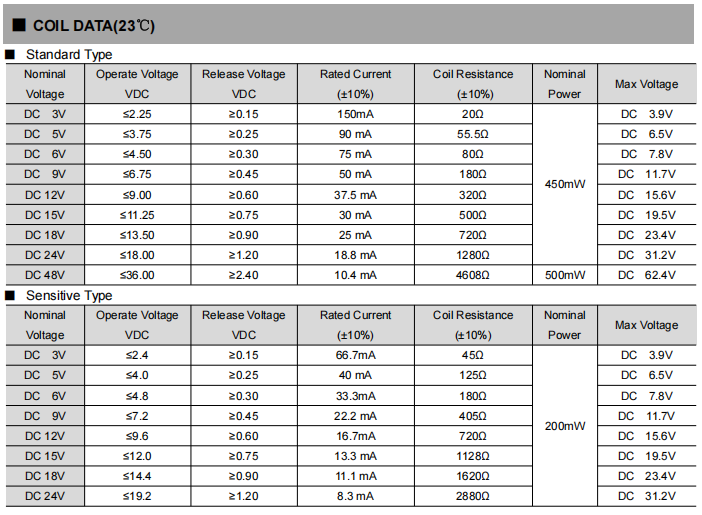

Sensibilitate mare: Este disponibilă o versiune de înaltă sensibilitate, cu un consum de energie al bobinei de până la 200 mW și un timp de răspuns rapid.

Design prietenos cu mediul: Conform RoHS, ecologic.

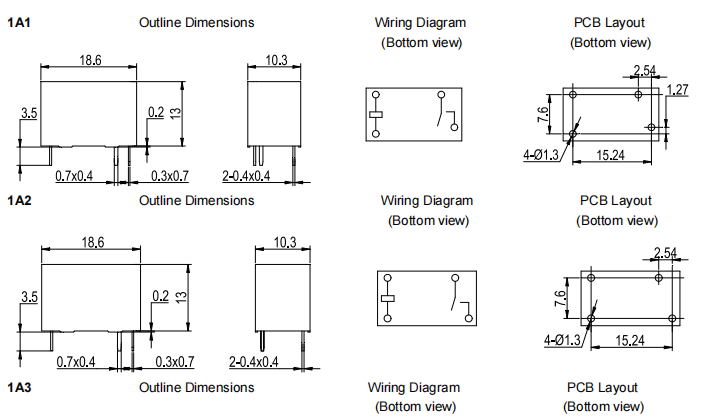

Dimensiuni compacte: Dimensiunile mici ale conturului (18,6 × 10,3 × 13,0 mm) facilitează integrarea în diverse dispozitive.

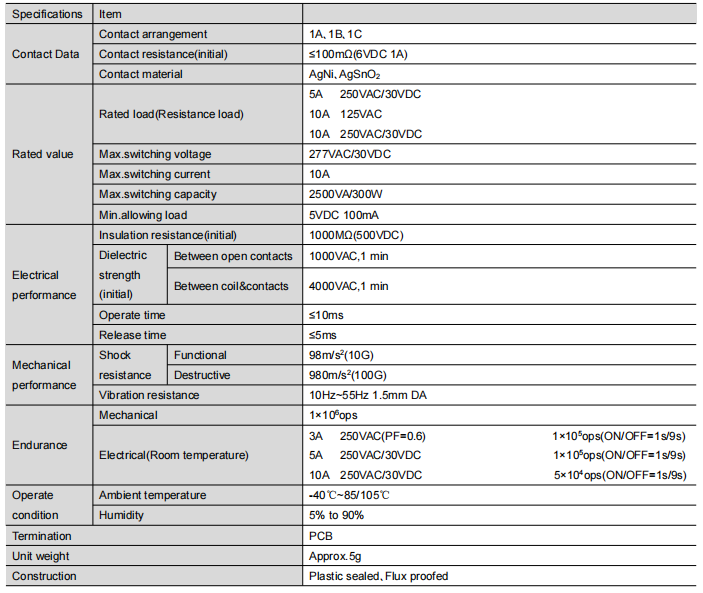

Parametrii produsului

Aranjament de contact: 1A (o formă A, SPST-NO) și 1C (o formă C, SPDT) pentru a se potrivi diferitelor cerințe de proiectare a circuitelor.

Rezistența de contact (inițială): ≤100mΩ (la 6VDC 1A), asigurând un transfer eficient de curent.

Material de contact: AgNi și AgSnO₂, oferind o conductivitate și durabilitate excelente.

Sarcina nominala: 5A 250VAC/30VDC, 10A 125VAC; tensiune maximă de comutare 277VAC/30VDC; curent de comutare maxim 10A; capacitate maximă de comutare 2500VA/300W; sarcina minima admisa 5VDC 100mA.

Prezentare generală a performanței

Rezistența de izolație (inițială): Până la 1000MΩ (la 500VDC), oferind o izolare electrică puternică.

Rezistenta dielectrica (initiala): 1000VAC timp de 1 minut între contactele deschise; 4000VAC timp de 1 minut între bobină și contacte.

Timp de operare: ≤10ms; Timp de eliberare: ≤5ms, asigurând un răspuns rapid.

Performanta mecanica: Rezistă la șocuri funcționale de 98m/s² (10G) și la șocuri distructive de 980m/s² (100G); rezistență la vibrații de 10Hz~55Hz cu amplitudine dublă de 1,5mm.

Rezistenta: Durată de viață mecanică până la 1×10⁶ operații; durata de viata electrica de pana la 1×10⁵ operatii in conditii specificate (ON/OFF = 1s/9s).

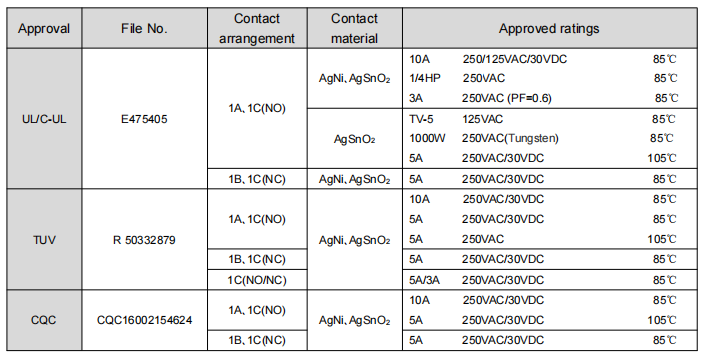

Aprobari complete de siguranță

Releul din seria W11 a obținut mai multe aprobări internaționale de siguranță, facilitând vânzările globale:

UL/C-UL (E475405): Aprobat pentru 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃) și 5A 250VAC/30VDC (105℃), printre altele.

TUV (R 50332879): Aprobat pentru valori nominale de 10A 250VAC/30VDC (85℃) și 5A.

CQC (CQC16002154624): Aprobat pentru 10A 250VAC/30VDC (85℃) și 5A 250VAC/30VDC (105℃).

Aplicații tipice

Control industrial : Folosit pentru a controla motoare și alte utilaje pe liniile de producție.

Casă inteligentă : Oferă un control stabil al curentului în aparatele inteligente.

Putere de comunicare 5G: Oferă comutare eficientă a curentului în gestionarea energiei stației de bază 5G.

Concluzie

Releul W11, cu performanța sa remarcabilă și gama largă de aplicații, este o alegere ideală pentru controlul industrial și dispozitivele pentru casă inteligentă. Indiferent dacă funcționează la temperaturi extreme sau în aplicații care necesită comutare cu curent ridicat, W11 oferă o soluție stabilă și sigură. Contactați-ne astăzi pentru a afla mai multe despre W11 și lăsați-vă echipa noastră profesionistă să vă ajute să selectați modelul de releu cel mai potrivit pentru aplicația dvs. Împreună, să ne îndreptăm către un viitor de control inteligent mai eficient și mai fiabil.
