Acasă / Știri / Știri din industrie / Releu energetic nou seria W12T-50: sarcină mare, izolare ridicată, specificații multiple, proiectat pentru echipamente cu energie noi
Capacitate de comutare a sarcinii mari pentru a satisface nevoile de control pornire/oprire ale echipamentelor energetice noi

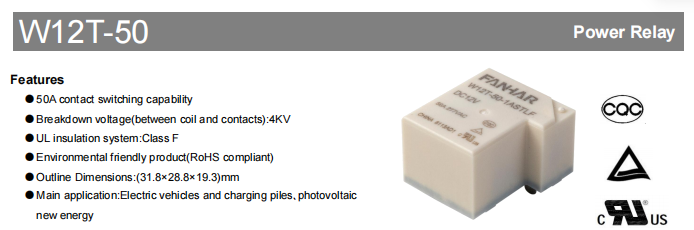

Odată cu dezvoltarea rapidă a vehiculelor electrice, a instalațiilor de încărcare și a sistemelor de generare a energiei fotovoltaice, releele se confruntă cu cerințe mai mari pentru fiabilitatea comutării și stabilitatea pe termen lung în aplicații de înaltă tensiune și curent ridicat. The W12T-50 Releul de energie nouă din seria este proiectat special pentru controlul comutării circuitelor în sectorul energiei noi. Este potrivit pentru comutarea și controlul circuitului principal în vehicule electrice, pile de încărcare, invertoare fotovoltaice și echipamente similare. Releul are un design compact de montare pe PCB, cu dimensiuni exterioare de 31,8×28,8×19,3 mm și o greutate de aproximativ 30 g. Este disponibil în două aranjamente de contact: 1A (unul Form A, normal deschis) și 1C (un Form C, comutare), permițând o selecție flexibilă în funcție de diferite cerințe ale circuitului.
| Specificații | Articol | |
|---|---|---|
| Date de contact | Aranjament de contact | 1A~1C |
| Rezistența de contact (inițială) | 50mΩ(6VDC 1A) | |
| Material de contact | AgSnO 2 | |
| Valoare evaluată | Sarcina nominală (sarcină de rezistență) | NR: 60A 277/250VAC 50A 277/250VAC 40A 277/250VAC NC:20A 277/250VAC |
| Max.tensiune de comutare | 277VAC | |
| Max.curent de comutare | 50A | |
| Capacitate max.de comutare | 138 50VA | |
| Min.permite încărcare | 5VDC 100mA |
Design cu izolație ridicată pentru a îmbunătăți siguranța operațională a sistemului
Noile echipamente energetice funcționează în condiții de înaltă tensiune pe perioade lungi, impunând cerințe stricte asupra performanței izolației releului. W12T-50 adoptă un sistem de izolație Clasa F UL. Tensiunea de întrerupere între bobină și contacte este de 2500 VAC pentru tipul standard și până la 4000 VAC pentru tipul de înaltă tensiune. Rigiditatea dielectrică între contactele deschise este de 1500 VAC timp de 1 minut, iar rezistența inițială de izolație este ≥1000 MΩ (măsurată la 500 VDC). Aceste caracteristici de design ajută la îmbunătățirea izolației electrice și oferă protecție fiabilă pentru funcționarea sigură și stabilă a sistemului.
| Performanta electrica | ||
|---|---|---|
| Rezistența de izolație (inițială) | 1000MΩ(500VDC) | |
| rigiditate dielectrică (inițială) | Între contactele deschise | 1500 VAC, 1 min |
| Între bobină și contacte | 2500VAC(Tip standard)/4000VAC,1min | |
| Timp de operare | ≤20ms | |
| Timpul de eliberare | ≤10ms | |
Stabil și de încredere, potrivit pentru medii industriale complexe
Pe lângă performanța electrică, W12T-50 accentuează și fiabilitatea mecanică și adaptabilitatea la mediu. Releul funcționează stabil într-un interval de temperatură ambiantă de la -40°C până la 85°C și un interval de umiditate de la 5% la 90%. Durata sa de viață mecanică ajunge la 5×10⁶ operațiuni, îndeplinind cerințele de funcționare frecventă pe termen lung. Produsul prezintă, de asemenea, o bună rezistență la șocuri (șoc funcțional 98 m/s², șoc distructiv 980 m/s²) și rezistență la vibrații (10 Hz~55 Hz, amplitudine dublă de 1,5 mm), făcându-l potrivit pentru echipamentele de bord și sistemele de control industrial unde este necesară o fiabilitate ridicată.
| Performanta mecanica | Rezistenta la socuri | Funcțional | 98 m/s² |
| Distructiv | 980m/s2 | ||
| Rezistenta la vibratii | 10Hz~55Hz 1.5mm DA | ||
| Mediu și montaj | Temperatura mediului ambiant | –40°C ~ 85°C | |
| Umiditate | 5% ~ 90% | ||
| Încetarea | PCB | ||
| Greutate | Aprox. 30 g | ||
| Constructii | ≤Sigilat cu plastic, rezistent la flux | ||
Opțiuni multiple de tensiune a bobinei și consum de energie pentru a se potrivi diferitelor sisteme de control
Pentru a găzdui diverse circuite de control, W12T-50 este oferit în două versiuni cu consum de energie bobină: tip standard și tip sensibil. Tipul standard are un consum de energie bobină de aproximativ 1,2 W și este disponibil în șase valori nominale de tensiune DC: 5V, 6.5V, 12V, 24V, 48V și 110V. Tipul sensibil consumă aproximativ 0,9 W și acoperă același domeniu de tensiune. Ambele versiuni au o alegere tensiune de creștere ≤75% din tensiunea nominală și o tensiune de întrerupere de ≥10% din tensiunea nominală. Timpul de operare este ≤20 ms și timpul de eliberare este ≤10 ms. Designul unificat al bobinei răspunde nevoilor diferitelor sisteme de control și permite o selecție flexibilă bazată pe capacitatea de antrenare.
Două tipuri de protecție pentru a se potrivi diferitelor medii de operare
W12T-50 este disponibil în două stiluri de carcasă: etanșat cu plastic și rezistent la flux. Tipul sigilat din plastic este complet închis, prevenind efectiv pătrunderea gazelor nocive precum H₂S, SO₂, NO₂, precum și praful. Este recomandat pentru medii dure, cum ar fi site-urile industriale și grămezi de încărcare în aer liber. Tipul rezistent la flux previne doar pătrunderea fluxului în timpul lipirii și este potrivit pentru echipamentele de interior curate. Sfat de selectie: pentru medii curate se recomanda tipul izolat; pentru mediile necurate (conțin H₂S, SO₂, NO₂, praf și alți poluanți), tipul de plastic sigilat este alegerea preferată.

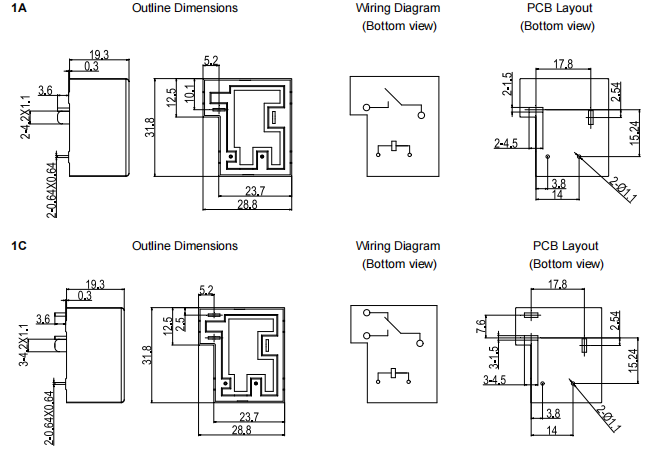

Design compact pentru o integrare ușoară a echipamentelor
W12T-50 adoptă un design unificat de platformă compactă cu dimensiuni exterioare de 31,8×28,8×19,3 mm. Pentru dimensiuni fără toleranțe specificate: dimensiunile ≤1 mm au o toleranță de ±0,2 mm; dimensiunile >1 mm și <5 mm au o toleranță de ±0,3 mm; dimensiunile ≥5 mm au o toleranță de ±0,5 mm. Pentru configurațiile PCB, dimensiunile nespecificate sunt întotdeauna ±0,1 mm. Dimensiunile standard de montare și dispunerea știfturilor facilitează integrarea rapidă și upgrade-urile de produs pentru producătorii de echipamente.
Domenii tipice de aplicare
Cu capacitatea sa mare de comutare a sarcinii, performanța ridicată de izolație și designul matur al platformei, W12T-50 poate fi utilizat pe scară largă în următoarele domenii:
Vehicule electrice : controlul circuitului principal în sistemele de management al bateriei BMS
Pile de încărcare : protecție pornit/oprit la bornele de ieșire AC/DC
Energie fotovoltaică nouă : comutarea circuitelor în invertoare și cutii combinatoare În aceste aplicații, releul îndeplinește în primul rând funcții precum controlul puterii, comutarea circuitului principal și pre controlul încărcării, oferind soluții stabile și fiabile de control al curentului pentru sistem.
Întrebări frecvente
Î1: Care sunt principalele domenii de aplicare ale W12T releu seria 50?
Seria W12T-50 este utilizată în principal pentru controlul comutării circuitelor în noul sector energetic, inclusiv vehicule electrice, pile de încărcare și invertoare fotovoltaice, unde îndeplinește funcții de comutare a circuitului principal și controlul puterii.
Î2: Care este capacitatea de încărcare a W12T 50?
Pentru contactul normal deschis (NO) sub sarcină rezistivă de 277/250 VAC, curentul nominal este disponibil în trei niveluri: 40A, 50A și 60A. Contactul normal închis (NC) este evaluat la 20A. Tensiunea maximă de comutare este de 277 VAC, curentul maxim de comutare este de 50 A și capacitatea maximă de comutare este de 13850 VA.
Î3: Ce performanță de izolare are W12T 50 oferă?
Adoptă un sistem de izolație Clasa F UL. Rigiditatea dielectrică între contactele deschise este de 1500 VAC/1min; între bobină și contacte este de 2500 VAC pentru tipul standard și 4000 VAC pentru tipul înalt. tip de tensiune. Rezistența inițială de izolație este ≥1000 MΩ (la 500 VDC).
Î4: Care este diferența dintre tipurile sigilate cu plastic și cele rezistente la flux și cum să alegeți?
Tipul de plastic sigilat este complet închis și poate rezista gazelor corozive (H₂S, SO₂, NO₂) și prafului. Tipul rezistent la flux previne doar pătrunderea fluxului în timpul lipirii. Pentru medii curate se recomanda tipul izolat; pentru medii necurate (conțin H₂S, SO₂, NO₂, praf etc.), se recomandă tipul etanșat din plastic.
Î5: Tipul standard și tipul sensibil pot fi schimbate?
Ele nu pot fi interschimbate direct, deoarece rezistențele bobinei lor și consumurile de energie diferă. Tipul standard necesită un curent de antrenare mai mare, în timp ce tipul sensibil necesită mai puțin. La înlocuire, parametrii de antrenare a bobinei trebuie recalculați pe baza capacității circuitului de antrenare.
