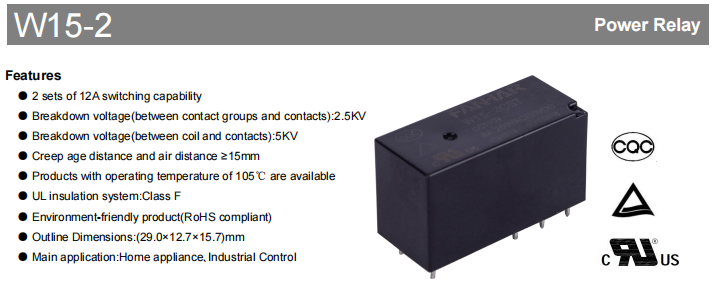

W15-2 Releu de putere

Seria W15-2 este una de înaltă performanță releu de putere destinat utilizării în aplicații de control al sarcinii medii spre mari. În centrul său se află capacitatea de comutare independentă de 12 A, care permite controlul fiabil a două circuite, fie simultan, fie individual. Aceasta oferă o soluție flexibilă pentru electrocasnice, sisteme de control industrial, echipamente de automatizare și sisteme de alimentare. Datorită tensiunii de rezistență de izolare de până la 5 kV, intervalului extins de temperatură de funcționare de la -40°C până la 105°C și proiectării ecologice conforme cu RoHS, oferă fiabilitate ridicată și o durată lungă de viață în medii de aplicare diverse și solicitante.

Avantajele de bază

Seria W15-2 combină performanța și durabilitatea remarcabile în dimensiunile sale mici de 29,0 × 12,7 × 15,7 mm.

Control independent pe două canale: Seria W15-2 combină performanța și durabilitatea remarcabile în dimensiunile sale mici de 29,0 × 12,7 × 15,7 mm.

Izolație electrică robustă: Tensiunea de rezistență de 5KV între bobină și contacte suprimă în mod eficient interferența și protejează partea de control de joasă tensiune.

Rezistență superioară a mediului: Oferită într-o versiune de 105℃ la temperatură înaltă, cu opțiuni de etanșare rezistentă la praf și contaminare, rezistă la praf industrial, umiditate și gaze corozive (de exemplu, H₂S, SO₂).

Conformitatea globală a mediului: este pe deplin în conformitate cu RoHS și îndeplinește standardele de producție ecologică și reglementările internaționale de acces pe piață.

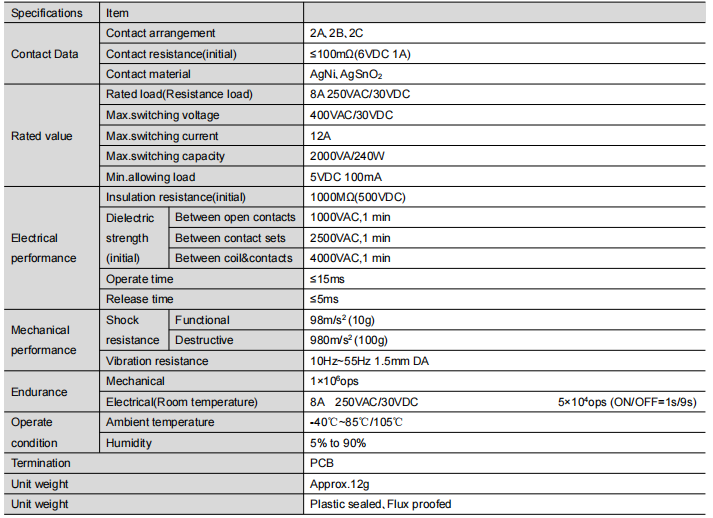

Specificații tehnice detaliate

Sistem de contact: flexibil și de încredere

Opțiuni de configurare: Există trei tipuri de formulare: 2A (normal deschis), 2B (normal închis) și 2C (în comutare). Acestea pot fi folosite pentru a satisface diverse cerințe de control.

Știința materialelor:

Contacte AgNi: o alegere versatilă care oferă conductivitate și stabilitate de contact.

Contacte AgSnO₂: Ideal pentru sarcini inductive, cum ar fi motoarele și bobinele releului, acest produs este proiectat pentru sarcini provocatoare și are rezistență la arc și uzură.

Performanță electrică: Valoarea maximă pentru sarcină este de 8A la 250VAC/30VDC, capacitatea maximă de comutare este de 12A/400VAC, iar rezistența inițială de contact este ≤100mΩ. Acest lucru asigură o conducere de înaltă eficiență.

Barieră de izolare și siguranță

Rezistență de izolație ≥1000MΩ (la 500VDC).

Rigiditate dielectrică cuprinzătoare: 1000VAC între contactele deschise, 2500VAC între seturile de contacte și 4000VAC între bobină și contacte, toate pentru o durată de un minut.

Distanța de curgere și spațiul liber ≥15mm, oferind o izolare de siguranță de înaltă fiabilitate.

Performanță mecanică și dinamică

Răspuns rapid: Controlul în timp real este garantat numai dacă timpul de funcționare nu este mai mare de 15 ms și timpul de eliberare nu este mai mare de 5 ms.

Durată lungă de viață: longevitatea mecanică ajunge până la 1.000.000 de operațiuni; rezistența electrică rămâne prelungită la sarcina nominală.

Construcție robustă: rezistă la vibrații (10–55 Hz, amplitudine de 1,5 mm) și la șocuri distructive de până la 100 g, făcându-l potrivit pentru condiții dure.

Compatibilitate bobină și unitate

Acceptă 12 tensiuni comune, de la 3VDC la 110VDC, facilitând integrarea perfectă cu PLC-uri și controlere predominante.

Exemple tipice: varianta 12VDC (tensiune de operare ≤9.0VDC, rezistența bobinei 360Ω); Varianta de 24VDC (tensiune de operare ≤18,0VDC, rezistență bobinei 1440Ω), ambele prezentând un consum redus de energie de aproximativ 400mW.

Configurație de adaptabilitate la mediu

Temperatura: Versiune standard: -40℃ până la 85℃; Versiune de înaltă temperatură: până la 105℃.

Umiditate: 5% până la 90% RH.

Opțiuni de etanșare:

Tip rezistent la flux: Acest produs este potrivit pentru medii interioare curate, cum ar fi cele găsite în electronicele de larg consum și dispozitivele de comunicație.

Tip etanșat cu plastic: Acest lucru este obligatoriu pentru mediile industriale și exterioare unde există poluare cu gaze corozive sau praf.

Certificari globale, asigurarea ta

Seria W15-2 deține certificările internaționale cheie care reprezintă pașaportul dumneavoastră pentru distribuția globală a produselor.

Certificare UL/C-UL (E475405): recunoaște capacitatea de sarcină de 8A 250VAC/30VDC, suportând sarcinile motorului și iluminatului.

Certificare TUV (R 50332875): Acoperă toate configurațiile de contact, certifică sarcina de 12A și funcționarea la temperatură înaltă de 105℃.

Certificare China CQC (CQC15002137649): Respectă cerințele de certificare obligatorie a produselor din China.

Sistem de izolație: Materialele izolante UL Clasa F (155℃) garantează performanță constantă în condiții extinse de temperatură ridicată.

Ghid de selecție și aplicații tipice

Domenii largi de aplicare:

Electrocasnice: Compresoare de aer condiționat, motoare mașini de spălat, controlul aparatelor de bucătărie de mare putere.

Control industrial: module de ieșire PLC, pornire/oprire motor, comutare încălzitor.

Echipamente de automatizare: Brațe robotizate, transportoare, control pe linia de asamblare.

Managementul energiei: comutarea transferului UPS, controlul invertorului PV, controlul circuitului pilei de încărcare EV.

Ghid de selecție precisă:

Format model: W15-2AST-XXX

Defalcarea codului:

Contacte: 2A (NO), 2B (NC), 2C (CO)

Etanșare: Nil (rezistat la flux), S (sigilat cu plastic)

Material de contact: Nil (AgNi), T (AgSnO₂)

Cod special: de exemplu, G (contacte placate cu aur pentru micro-semnale)

Tensiune bobină: 3-110VDC opțional

Sfat de selecție: alegeți cu strictețe tipul de etanșare pe baza descrierii de adaptabilitate la mediu și a cazului dumneavoastră de utilizare specific.

Puncte cheie pentru instalare și utilizare

Instalare: montare cu plug-in PCB. Sunt furnizate diagrame detaliate de cablare și de dispunere (vedere de jos). Toleranță recomandată pentru aspectul PCB: ± 0,1 mm.

Lipire: Pentru a evita deteriorarea termică a carcasei etanșe, se recomandă proceduri de lipire reglate la temperatură.

Note de utilizare:

Evitați impactul mecanic sau căderea.

Nu este recomandat pentru condiții de încărcare foarte scăzută sub 5VDC 100mA.

Întreținere: Durata de viață anticipată este atinsă atunci când funcționează în condiții specificate. Evaluarea regulată a stării de contact și a duratei de funcționare ajută la menținerea performanței optime.

Concluzie

Releul din seria W15-2, care include capacitate de comutare dublă de 12 A, performanță de izolare, gamă extinsă de temperatură și mai multe certificări internaționale, este o componentă de încredere pentru izolarea electrică și control în aplicații domestice și industriale. Oferă performanțe fiabile pe termen lung în aplicații standard și în medii dure care implică temperaturi ridicate sau poluare.

Dacă aveți nevoie de informații tehnice suplimentare, mostre sau asistență pentru comenzi, vă rugăm să ne contactați.
