Relee FH28: Soluții de automatizare și electronice auto de înaltă performanță

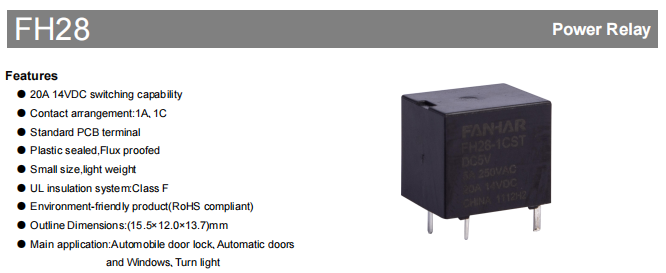

Releul FH28 este un releu de înaltă performanță montat pe PCB fabricat de Zhejiang Fanhar Electronics Co., Ltd., destinat electronicii auto și sistemelor de control al automatizării.  Acest releu are o construcție etanșă cu plastic, are o capacitate de comutare de 20A la 14VDC, are dimensiuni compacte de 15,5 x 12,0 x 13,7 mm, cântărește aproximativ 6 grame și respectă reglementările de mediu RoHS.

Performanță electrică excelentă

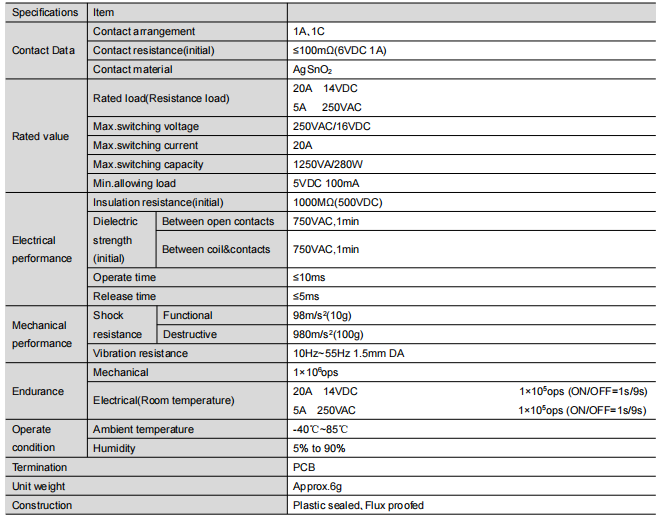

Caracteristici de contact

Sunt utilizate materiale speciale de contact din aliaj, iar rezistența inițială de contact este strict controlată în 100 mΩ (condiția de testare 6VDC 1A).

Rezistența scăzută de contact asigură reducerea la minimum a pierderii de transmisie a semnalului, potrivită în special pentru sistemele de control de precizie.

Suprafața de contact este tratată special pentru a inhiba eficient arcul și pentru a prelungi durata de viață.

Capacitate de încărcare

Design dublu: 20A/14V DC și 5A/250V AC.

Capacitate maximă de comutare de până la 1250VA/280W pentru a îndeplini majoritatea cerințelor de electronice auto.

Sarcină minimă admisă de până la 5VDC/100mA, adaptându-se la scenariile mici de comutare a semnalului.

Caracteristici de izolare

Rezistență inițială de izolație de până la 1000MΩ (tensiune de testare 500VDC)

Tensiune intercontact rezistentă la 750 VAC timp de 1 minut fără avarie

Clasa de izolație UL Clasa F pentru a asigura siguranța și fiabilitatea în medii cu temperaturi ridicate.

Viteza de raspuns

Timp de răspuns rapid de ≤ 10 ms pentru timpul de aspirație și ≤ 5 ms pentru timpul de eliberare.

Potrivit în special pentru sistemele electronice moderne de automobile care necesită comutare de înaltă frecvență.

Designul optimizat al sistemului electromagnetic asigură o funcționare constantă

Structură mecanică robustă și fiabilă

Designul mecanic al produsului reflectă înțelepciunea inginerească:

Pachet compact cu dimensiuni de 15,5 x 12,0 x 13,7 mm și control al greutății de 6 g, potrivit pentru aplicații cu spațiu limitat

Rezistență excelentă la vibrații, rezistând la șocuri de 980 m/s² (10 g), adaptându-se la medii cu vibrații precum automobile

Performanță stabilă în medii cu vibrații, funcționând fiabil în intervalul de frecvență de 10Hz~55Hz cu o amplitudine de 1,5mm.

Procesul de etanșare cu plastic previne eficient pătrunderea fluxului și sporește fiabilitatea pe termen lung a produsului.

Gamă largă de scenarii de aplicare

Releele FH28 își arată valoarea în multe domenii:

Sisteme electronice auto, ideale pentru controlul blocării ușilor, sistem de semnalizare, geamuri electrice.

În domeniul automatizării industriale, este potrivit pentru controlul automat al ușilor, dispozitivul de blocare de siguranță și alte poziții cheie.

În domeniul aparatelor de uz casnic, oferă comutare fiabilă pentru controlul casei inteligente și sistemele automate de perdele.

În domeniul instrumentației, acesta joacă un rol important ca componentă de bază a modulului de comutare a semnalului.

Ghid de selecție profesională

Puncte de selecție pentru diferite scenarii de aplicare:

Configurația contactului: 1A (normal deschis) este potrivit pentru circuite de comutare simple, iar 1C (conversie) este potrivit pentru scenarii care necesită funcții de comutare.

Adaptabilitate la mediu: rezistent la flux pentru medii curate, plastic sigilat pentru gaze corozive.

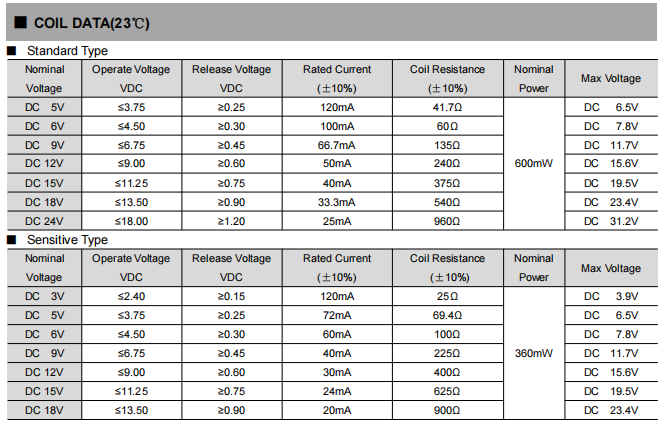

Sugestie de potrivire a tensiunii: bobina standard este potrivită pentru tensiune obișnuită, bobina sensibilă (tip L) este mai potrivită pentru aplicarea de joasă tensiune.

Precauții la instalare: Mediile cu vibrații mari necesită o atenție specială la metodele de fixare pentru a asigura conexiuni fiabile.

Verificare riguroasă a fiabilității

Produsul a fost supus unor teste și verificări riguroase:

Test de viață la sarcină: 100.000 de operațiuni sub DC14V/20A, peste 1 milion de operațiuni sub AC250V/5A.

Test de adaptabilitate la mediu: -40 ℃ ~ 85 ℃ ciclu de temperatură, 90% RH mediu cald și umed verificare pe termen lung

Test de fiabilitate mecanică: vibrație de 55 Hz, impact de 10 g și verificare în alte condiții dure.

Test de durabilitate a materialului: materialul de contact păstrează în continuare caracteristici bune de contact după utilizare pe termen lung.

Sugestii practice de aplicare

Precauții în aplicațiile de inginerie:

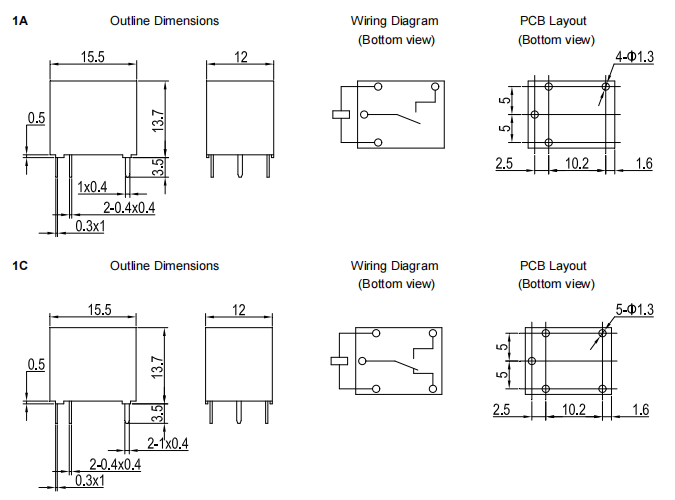

Urmați cu strictețe desenele dimensionale atunci când proiectați PCB, acordând o atenție deosebită distanței dintre pini de 10,2 mm.

Dispunerea trebuie făcută cu suficient spațiu electric, ținând cont de necesitatea disipării căldurii pentru a evita supraîncălzirea localizată.

Evitati depasirea parametrilor maximi nominali, evitand socurile mecanice si caderile.

Întreținere regulată pentru a verifica starea de contact și pentru a menține mediul de lucru curat.

Releele FH28 devin o alegere importantă pentru electronica auto și comenzile industriale datorită parametrilor lor de performanță profesională și performanței de calitate fiabile. Prin inovare continuă, Zhejiang Fanhar Electronics oferă pieței soluții de releu fiabile.
