Acasă / Știri / Știri din industrie / Releu de putere FH12 40A pentru control industrial, sudare în puncte și echipamente de alimentare cu energie

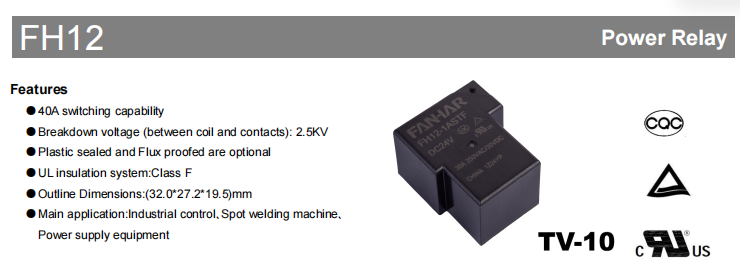

The Releu de putere FH12 este proiectat pentru comutarea cu curent ridicat în controlul industrial, mașinile de sudură în puncte și echipamentele de alimentare cu energie. Dispunând de un curent de comutare maxim de 40A , rigiditatea dielectrică a 2500VAC între bobină și contacte , și a Sistem de izolare clasa F UL , FH12 oferă performanțe electrice fiabile pentru aplicații industriale solicitante. Disponibil în ambele sigilat cu plastic şi rezistent la flux constructii, acesta poate fi selectat in functie de diferite medii de operare.
1. Caracteristicile cheie ale FH12 Releu de putere
Capacitate de comutare 40A
FH12 acceptă un curent de comutare maxim de 40A cu o capacitate maximă de comutare de 7500VA , făcându-l potrivit pentru aplicații care necesită comutare fiabilă de curent ridicat.
Izolație electrică de încredere
Releul oferă o rezistență de izolație de 1000MΩ (500VDC) şi a dielectric strength of 2500VAC între bobină și contacte , ajutând la menținerea izolației electrice în siguranță în timpul funcționării.
Configurații de contact multiple
FH12 este disponibil în trei aranjamente de contact: 1A (normal deschis), 1B (normal închis) și 1C (commutare).
permițând utilizatorilor să selecteze configurația adecvată pentru diferite modele de circuite.
Construcție etanșată cu plastic sau rezistentă la flux
Sunt disponibile două opțiuni de construcție: rezistent la flux și etanșat cu plastic.
Conform fișei tehnice, versiunea rezistentă la flux este recomşiată pentru medii curate, în timp ce versiunea cu plastic sigilat este potrivită pentru medii care conțin praf sau gaze corozive precum H₂S, SO₂ și NO₂.
Sistem de izolație clasa F
FH12 respectă Sistem de izolare UL clasa F , îndeplinind cerințele internaționale de izolare pentru echipamentele electrice industriale.

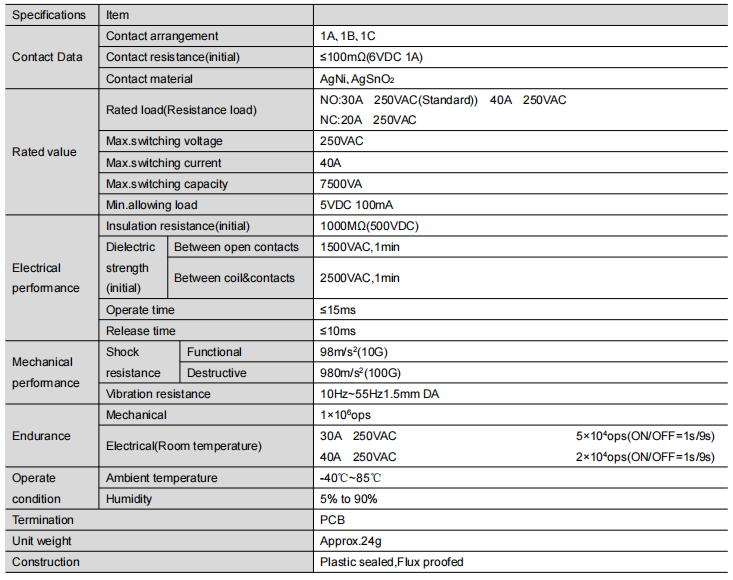

2. Specificatii tehnice
3. Performanță
FH12 este proiectat pentru a oferi performanțe electrice și mecanice consistente în condiții de operare specificate.
Performanță electrică
- Rezistenta de izolare: 1000MΩ (500VDC)
- Rigiditatea dielectrică între contactele deschise: 1500VAC timp de 1 minut
- Rigiditatea dielectrică între bobină și contacte: 2500VAC timp de 1 minut
Viteza de operare
- Timp de operare: ≤15ms
- Timp de lansare: ≤10ms
Performanță mecanică
- Rezistenta functionala la socuri: 98 m/s² (10G)
- Rezistenta la socuri distructive: 980 m/s² (100G)
- Rezistenta la vibratii: 10 Hz–55 Hz, amplitudine dublă de 1,5 mm
Durata de viață
- Rezistenta mecanica: 1 × 10⁶ operații
- Rezistenta electrica:
- 30A 250VAC: 5 × 10⁴ operații
- 40A 250VAC: 2 × 10⁴ operații

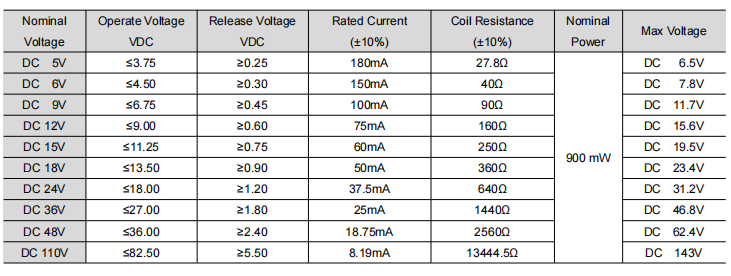

4. Tensiuni disponibile ale bobinei
FH12 acceptă mai multe opțiuni de tensiune DC bobină, inclusiv:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V și 110V DC , permițând releului să se potrivească cu diferite cerințe de tensiune ale sistemului.
5. Aplicații tipice
Conform fișei tehnice a produsului, FH12 este proiectat în principal pentru:
Potrivit pentru echipamente de control industrial care necesită comutare fiabilă a sarcinilor cu curent ridicat.
Mașini de sudat în puncte
Proiectat pentru echipamentele de sudură în puncte unde este necesară o performanță stabilă de comutare a releului.
Echipamente de alimentare
Se aplică echipamentelor de alimentare care necesită performanțe de comutare sigure în limitele nominale electrice specificate.

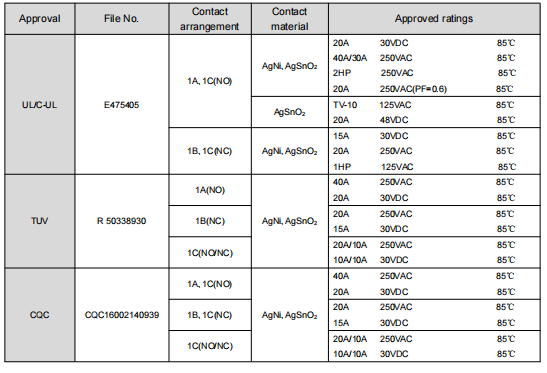

6 . Certificari de siguranta
FH12 a obținut mai multe aprobări de siguranță, inclusiv: UL / cUL ,TÜV ,CQC
Evaluările aprobate variază în funcție de aranjamentul și materialul de contact.
7. Întrebări frecvente (FAQ)
Î1: Care este curentul maxim de comutare al releului de putere FH12?
FH12 acceptă un curent de comutare maxim de 40A şi a maximum switching capacity of 7500VA .
Î2: Ce aranjamente de contact sunt disponibile?
Releul este disponibil în 1A (normal deschis), 1B (normal închis) și 1C (commutare) configurații de contact.
Î3: Ce opțiuni de tensiune bobină sunt disponibile?
FH12 acceptă tensiuni de bobină DC de 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V și 110V .
Î4: Ce materiale de contact sunt disponibile?
Stafeta ofera AgNi şi AgSnO₂ materiale de contact. Conform fișei de date, AgSnO₂ contactele sunt recomandate pentru aplicații cu curent de supratensiune mare.
Î5: Ce temperatură de funcționare acceptă FH12?
Temperatura ambiantă de funcționare specificată este -40°C până la 85°C , cu un interval de umiditate de funcționare de 5% până la 90% .
Î6: Ce certificări are FH12?
FH12 a obținut UL/cUL, TÜV și CQC certificări de siguranță, cu evaluări aprobate în funcție de configurația produsului.
8. Concluzie
The Releu de putere FH12 40A combină capacitate mare de comutare, izolație electrică fiabilă, configurații multiple de contact și opțiuni flexibile de construcție într-un design compact. Suportă tensiuni DC bobinei de la 5V până la 110V și certificat de UL/cUL, TÜV și CQC , este proiectat pentru control industrial, mașini de sudură în puncte și echipamente de alimentare cu energie în condițiile de funcționare specificate.
Pentru informații tehnice suplimentare, detalii de comandă sau asistență pentru selecția produselor, vă rugăm să contactați Fanhar Electronics pentru cea mai recentă documentație a produsului FH12 și asistență pentru aplicații.
