Releu industrial FH39

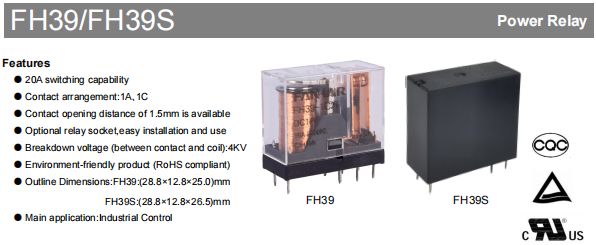

Releele din seriile FH39 și FH39S sunt relee industriale de înaltă performanță concepute special pentru aplicații de control industrial. Dispunând de o capacitate maximă de comutare de 20A și disponibile cu aranjamente de contact de 1A și 1C, acestea îndeplinesc cerințele diferitelor nevoi de control al circuitului. Conforme cu standardele RoHS, aceste produse ecologice sunt potrivite pentru mediile industriale solicitante.

În sistemele moderne de control industrial, fiabilitatea unui releu are un impact direct asupra stabilității operaționale a întregului echipament. Releele din seriile FH39 și FH39S sunt construite în acest scop - cu un avantaj de bază de capacitate de comutare de până la 20 A, combinate cu configurații flexibile de contact și design electric robust, ele pot gestiona cu încredere o varietate de scenarii complexe de aplicații industriale.

Capacitate mare de comutare pentru sarcini solicitante

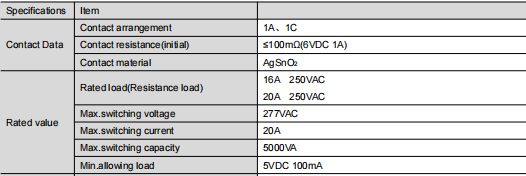

Ca relee industriale, seria FH39 excelează în parametrii electrici. Aceștia acceptă două specificații de sarcină nominală: 16A și 20A la 250VAC, cu o tensiune de comutare maximă de 277VAC și o capacitate maximă de comutare de 5000VA. Aceasta înseamnă că se pot ocupa în mod fiabil de controlul motorului, gestionarea energiei, sistemele HVAC și multe altele.

Materialul de contact folosește AgSnO₂ (oxid de staniu de argint), care asigură o conductivitate bună, oferind în același timp rezistență la sudare și eroziunea arcului electric. Acest lucru prelungește semnificativ durata de viață a produsului în aplicațiile de comutare frecventă. Pentru a îndeplini diferite standarde de siguranță, seria FH39 oferă, de asemenea, o opțiune cu un spațiu de contact de 1,5 mm, îmbunătățind și mai mult izolarea electrică în starea de contact deschis. În ceea ce privește aranjamentele contactelor, sunt disponibile atât configurațiile 1A (SPST-NO) cât și 1C (SPDT), permițând adaptarea flexibilă la diferite cerințe logice de control.

Tensiune de rezistență ridicată și protecție pe mai multe niveluri pentru siguranța sistemului

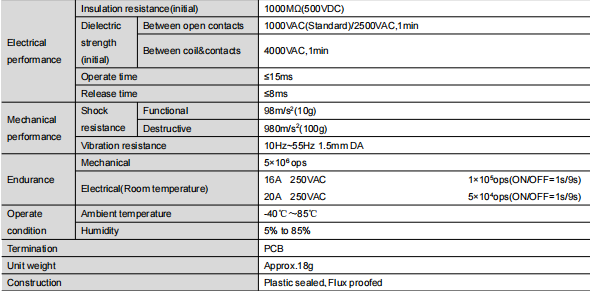

În mediile industriale de înaltă tensiune, performanța de izolație dintre bobină și contacte este critică. Seria FH39 funcționează robust în acest domeniu: rezistența dielectrică dintre bobină și contacte este de până la 4000VAC, în timp ce tensiunea de rezistență între contactele deschise îndeplinește standardul de 1000VAC, cu o versiune opțională de rezistență ridicată de 2500VAC disponibilă. În plus, rezistența inițială de izolație este mai mare de 1000MΩ (testată la 500VDC), prevenind eficient riscurile de scurgere de curent și asigurând siguranța generală a sistemului.

Designul carcasei produsului ia în considerare și complexitatea mediilor de utilizare din lumea reală. Pentru mediile interioare curate, poate fi selectat tipul rezistent la flux. Dacă echipamentul va fi desfășurat în locații industriale care conțin gaze corozive precum H₂S, SO₂, NO₂ sau praf semnificativ, se recomandă tipul etanșat din plastic pentru o mai bună rezistență la umiditate, praf și contaminare.

Opțiuni multiple de tensiune a bobinei pentru adaptare flexibilă

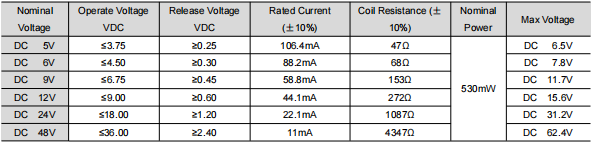

Seria FH39 oferă o varietate de specificații de tensiune a bobinei de la 5V la 48V DC, toate cu o putere nominală unificată de 530mW. Fie că este un modul de control electronic de joasă tensiune sau un sistem de control standard de 24V sau 48V, este disponibil un model potrivit. Tensiunile de operare și de eliberare pentru fiecare grad de tensiune sunt proiectate în mod rezonabil pentru a asigura o preluare și o întrerupere fiabilă chiar și în timpul fluctuațiilor de tensiune. Timpul de funcționare este ≤15ms, iar timpul de eliberare este ≤8ms, îndeplinind cerințele privind viteza de răspuns ale majorității aplicațiilor de control industrial.

Structură compactă pentru instalare ușoară

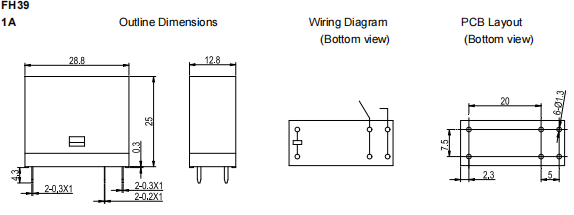

În echipamentele cu spațiu de instalare limitat, dimensiunile fizice ale componentelor devin adesea un factor cheie de selecție. FH39 are dimensiuni exterioare de 28,8 x 12,8 x 25,0 mm, în timp ce FH39S este puțin mai înalt la 28,8 x 12,8 x 26,5 mm. Ambele dispun de terminale PCB potrivite pentru introducerea și producția automată. Designul lor compact permite instalarea ușoară pe plăci de control cu ​​spațiu limitat sau în cutii de distribuție, lăsând mai mult spațiu pentru aspectul general.

Merită menționat faptul că pentru această serie este disponibilă o priză de releu dedicată opțională. Acest lucru permite cablarea și înlocuirea rapidă fără lipire, reducând semnificativ timpul de punere în funcțiune și întreținere a echipamentelor, scăzând costurile de întreținere la fața locului și sporind flexibilitatea utilizării.

Durabilitate și adaptabilitate la mediu

Cu o rezistență mecanică de peste 5 milioane de operațiuni și o rezistență electrică excelentă la sarcini nominale, seria FH39 este potrivită pentru sarcini de control care implică acțiuni frecvente. Intervalul de temperatură de funcționare este de la -40°C până la 85°C, acoperind marea majoritate a mediilor industriale interioare și exterioare. Adaptabilitatea sa la niveluri de umiditate de la 5% la 85% asigură o performanță stabilă și fiabilă chiar și în condiții umede.

În ceea ce privește rezistența la stres mecanic, seria FH39 poate rezista la șocuri funcționale de 98 m/s² și la șocuri distructive de 980 m/s². Menține performanța stabilă în condiții de vibrație (10 Hz până la 55 Hz, amplitudine dublă de 1,5 mm), demonstrându-și fiabilitatea structurală în timpul transportului și funcționării.

Recomandări de selecție și utilizare

Pentru a valorifica pe deplin performanța releelor din seria FH39, în timpul instalării și utilizării trebuie remarcate câteva puncte: În primul rând, evitați scăderea sau supunerea releului la impacturi puternice pentru a preveni afectarea preciziei structurale interne. În al doilea rând, selectați tipul de incintă adecvat în funcție de mediul real; pentru locațiile puternic poluate, tipul sigilat cu plastic este esențial. În cele din urmă, atunci când proiectați configurația PCB, consultați cerințele de toleranță din specificație: pentru dimensiuni exterioare ≤1 mm, toleranța ar trebui să fie de ± 0,2 mm; pentru dimensiuni intre 1mm si 5mm, toleranta este de ±0,3mm; pentru dimensiuni ≥5mm, toleranța este de ±0,5mm. Se recomandă să controlați toleranța pentru aspectul PCB în sine cu ±0,1 mm.

Rezumat

Cu o capacitate mare de transport de curent de 20 A, tensiune de izolare mare de 4000 VAC, o gamă largă de selecții de bobine și un design structural compact, releele FH39 și FH39S se remarcă ca produse de încredere în domeniul controlului industrial, oferind atât performanță, cât și flexibilitate. Indiferent dacă sunt utilizate în echipamente de automatizare, sisteme de alimentare sau module de control al aparatelor de uz casnic, acestea oferă o asigurare stabilă și sigură a comutării. Dacă sunteți în căutarea unui releu industrial rentabil pentru următorul dvs. proiect, seria FH39 merită cu siguranță luată în considerare.
