Ghidul complet al releelor de control trifazate: principii, aplicații și evoluție inteligentă

În sistemele de alimentare industriale și comerciale moderne, curentul alternativ trifazat este forța motrice de bază care alimentează lumea. De la motoarele și compresoarele din fabrică până la aerul condiționat central din clădirile mari, funcționarea lor stabilă se bazează pe protecția unei componente cheie - releul de control trifazat. Acest articol va oferi o analiză cuprinzătoare a acestui dispozitiv, acoperind totul, de la definiția sa fundamentală la aplicațiile sale inteligente. Acesta va explica de ce este considerat „gardianul inteligent” al sistemelor industriale de energie.

Definiție de bază: Mai mult decât un simplu comutator — O interfață inteligentă

Un releu de control trifazat, cunoscut și sub denumirea de „contactor” atunci când vine vorba de acționarea sarcinilor de mare putere, este un dispozitiv de comutare acționat electric, care este special conceput pentru realizarea, întreruperea și controlul sarcinilor trifazate de curent alternativ. Valoarea sa de bază constă în capacitatea sa de a controla în siguranță comutarea unui circuit principal trifazat de putere mult mai mare (de exemplu, 380 V AC sau mai mare) folosind un circuit de semnal de control de putere redusă (de exemplu, 24 V DC sau 110 V AC). Acest design realizează „controlul celor mari cu cei mici și al celor puternici cu cei slabi”, izolând în mod fundamental operatorii de circuitul principal periculos de înaltă tensiune.

Distincția cheie față de un releu standard constă în capacitatea sa de purtare a curentului și scopul de proiectare. Releele standard sunt utilizate în mod obișnuit în circuitele de control sau pentru sarcini monofazate mici, în timp ce contactele, sistemele de suprimare a arcului și structura mecanică a unui releu de control trifazat sunt întărite pentru sarcini echilibrate trifazate, curenți mari de pornire în timpul pornirii/opririi și funcționarea frecventă. Este, în esență, interfața critică de execuție dintre sistemele de automatizare și sistemul principal de alimentare, oferind un punct de conectare standardizat și fiabil pentru integrarea cu PLC-uri (controlere logice programabile), DCS (sisteme de control distribuite), startere soft sau sisteme de management al energiei.

Valoare de bază: o piatră de temelie multidimensională pentru siguranță, protecția activelor și continuitate

Necesitatea implementării releelor de control trifazate provine din cerințele stricte ale mediilor industriale pentru siguranță, fiabilitate și eficiență.

Bariera de siguranță esențială : Oferă o barieră de siguranță vitală pentru personalul de operare și întreținere. Inginerii pot controla de la distanță echipamentele de înaltă tensiune, de mare putere din etajul fabricii de la zeci de metri distanță, în siguranța unei camere de control de joasă tensiune, prin butoane sau o interfață HMI (Human-Machine Interface), reducând considerabil riscurile asociate cu operarea directă a instalațiilor de distribuție de înaltă tensiune.

Protecția activelor critice : Motoarele și alte echipamente rotative sunt active industriale de bază. Cei mai fatali „ucigași” ai lor sunt adesea pierderea de fază, dezechilibrul, suprasarcina și subtensiunea. Releele de control funcționează în tandem cu unități independente de protecție termică-magnetică sau relee electronice de suprasarcină pentru a forma o schemă de protecție cu două straturi. De exemplu, o condiție de pierdere de fază poate provoca o creștere a curentului în celelalte două faze ale unui motor în funcțiune. Această creștere poate fi de până la 1,73 ori normal. Acest lucru poate duce la supraîncălzire rapidă și epuizare. Dezechilibrul sever de tensiune generează curenți de secvență negativă. Acești curenți provoacă încălzire și vibrații suplimentare. Cu toate acestea, releul poate detecta și întrerupe circuitul în zeci de milisecunde, prevenind astfel daune catastrofale.

Fundația pentru Continuitate Operațională și Eficiență Energetică : Timpul neplanificat reprezintă o pierdere semnificativă în producția industrială. Prin protecția preventivă, releele evită opririle de producție și reparațiile care durează zile sau chiar săptămâni cauzate de arderea motorului. De asemenea, se asigură că echipamentul funcționează în condiții de tensiune nominală și echilibrate. Studiile arată că un dezechilibru de tensiune pe termen lung de 3,5% poate crește temperatura motorului cu 25%, poate reduce eficiența și crește consumul de energie. Prin monitorizarea și furnizarea de alarme, releele îi determină pe utilizatori să îmbunătățească calitatea rețelei, economisind direct costurile cu energia.

Activator fizic pentru automatizare și inteligență : Este „unitatea” elementară care formează baza tuturor logicii de automatizare contemporane. Fie că implementează o pornire stea-triunghi pentru un motor, o pornire/oprire secvențială pentru mai multe dispozitive sau că răspunde la semnalele de temperatură/umiditate de la un sistem de management al clădirii, execuția finală se bazează pe deschiderea și închiderea fiabilă a unui releu de control trifazat.

Evoluția monitorizării inteligente: de la protecție pasivă la diagnosticare activă

Cele mai recente relee de control trifazate sunt mult mai mult decât simple unități de comutare. Acum pot monitoriza și diagnostica calitatea energiei online, ca parte a funcțiilor lor integrate. Aceștia „ascultă” și analizează continuu „starea de sănătate” a alimentării trifazate.

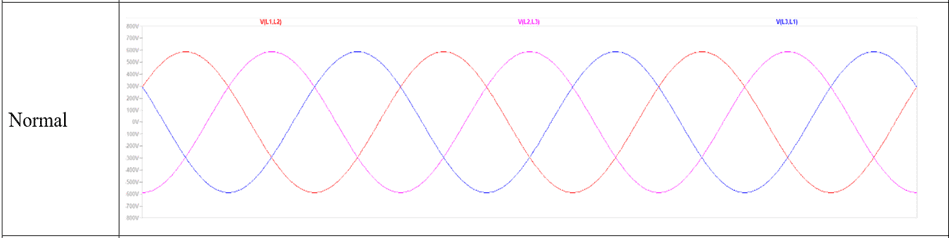

Rețea de alimentare trifazată ideală

Condițiile anormale monitorizate și protejate primar includ:

Pierdere de fază: Cauzat de arderea siguranței, sudarea/defecțiunea contactului contactorului, fire rupte sau conexiuni slăbite.

Secvență incorectă a fazelor : Echipamentele cu cerințe privind direcția de rotație, cum ar fi pompele și ventilatoarele, sunt susceptibile la inversarea mecanică sau chiar la deteriorare dacă secvența fazelor este incorectă.

Dezechilibru de tensiune : Acest lucru este cauzat de distribuția neuniformă a sarcinii monofazate. Este cauzată și de probleme cu rețeaua. Și este cauzată de impedanța asimetrică. Un dezechilibru de tensiune care depășește 2% necesită de obicei atenție.

Supratensiune și Subtensiune : Fluctuațiile de tensiune dincolo de toleranța echipamentului pot deteriora izolația sau pot cauza un cuplu insuficient și supraîncălzire.

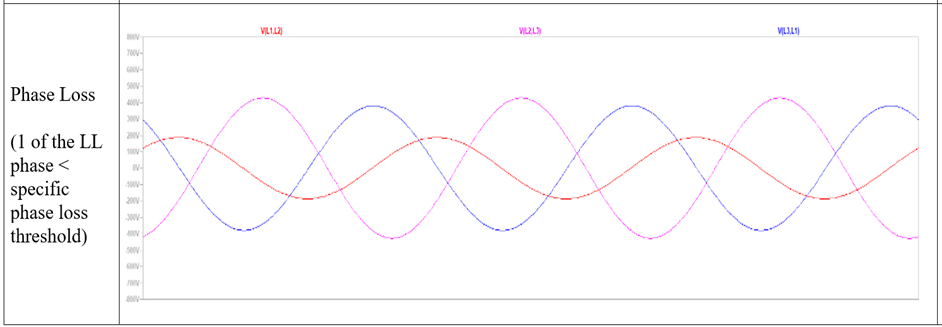

Rețea de alimentare trifazată cu pierderi monofazate

Pe baza adâncimii funcționale, releele de monitorizare pot fi clasificate astfel:

Tip de bază : Monitorizează pierderea de fază și secvența fazelor.

Tip standard : Adaugă monitorizare de bază pentru dezechilibru de tensiune, supra/subtensiune.

Tip îmbunătățit/inteligent: Oferă praguri programabile, întârzieri, calcule de asimetrie și poate integra monitorizarea curentului, măsurarea puterii și chiar încărcarea datelor prin interfețe de comunicație.

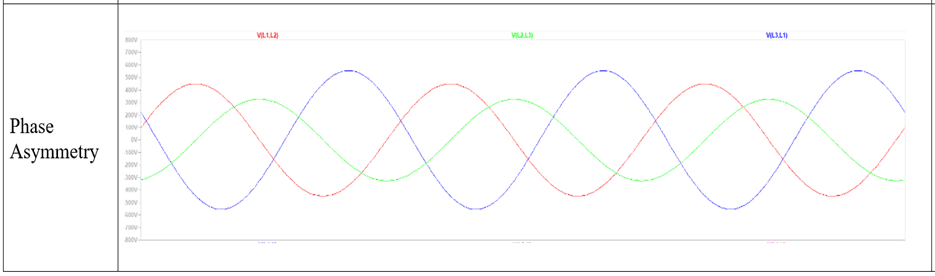

Rețea electrică trifazată cu asimetrie de fază

Când orice parametru depășește pragul de siguranță prestabilit, circuitul logic intern al releului conduce contactele de ieșire să schimbe starea. Acesta este de obicei folosit pentru a întrerupe circuitul de control al contactorului principal, oprind astfel echipamentul. De asemenea, poate folosi un set suplimentar de contacte auxiliare pentru a declanșa alarme sonore sau vizuale.

Principiul de lucru: Combinația ingenioasă de electromagnetism și știința materialelor

Funcționează pe aceeași idee de bază ca și electromagnetismul clasic, dar modelele moderne folosesc multe îmbunătățiri ale materialelor și ingineriei mecanice.

Energizare și generare de forță : Când tensiunea de control este aplicată bobinei, câmpul magnetic generat magnetizează miezul staționar, atrăgând miezul în mișcare (armatura). Materialul izolator al bobinei și designul înfășurării asigură rezistență la căldură pe termen lung și tensiune de preluare precisă.

Transmisie mecanică și închidere contact: Mișcarea armăturii este transmisă printr-o legătură mecanică la contactele principale și auxiliare. Contactele principale constau de obicei din aliaje pe bază de argint (de exemplu, oxid de argint-cadmiu sau oxid de argint-staniu), care oferă o bună conductivitate și rezistență la eroziunea arcului și rezistență scăzută la contact. În momentul închiderii contactului, arcurile de presiune de contact încorporate asigură presiunea inițială de contact, reducând riscul de respingere și sudare.

Gestionarea și spargerea arcului: Întreruperea curenților mari generează arcuri de temperatură ridicată. Releele folosesc tehnologia jgheabului cu arc cu grile metalice pentru a despica, răci și alungi arcul pentru stingerea rapidă. Aceasta este cheia pentru asigurarea duratei de viață a contactului și a capacității de rupere în siguranță.

Eliberați și resetați : Odată ce semnalul de control a dispărut, bobina se demagnetizează. Arcul de revenire, care este de obicei mai puternic decât arcul de contact, apoi împinge rapid armătura înapoi în poziția inițială. Contactele se separă cât mai repede posibil pentru a minimiza timpul de arc.

Schema de cablare tipică a releului de control trifazat

Componentele de bază și Ghidul de selecție științifică

Un releu de control trifazat tipic constă din următoarele subsisteme de precizie:

Sistem electromagnetic: Include bobina, bobina, miezul staționar din foi laminate de oțel siliconat în formă de E sau U și miezul mobil. Designul tablelor de oțel siliconic, care se caracterizează prin permeabilitate ridicată și pierderi reduse de curent turbionar, asigură o eficiență ridicată, un consum redus de energie și o generare scăzută de căldură.

Sistem de contact:

Contacte principale: Există trei perechi care transportă curentul circuitului principal, care au o suprafață mare și cerințe ridicate de material.

Contacte auxiliare: Pentru circuitele de control, de obicei, modele de plug-in modulare pentru configurație flexibilă, furnizând semnale Normal deschis (NO) și Normal închis (NC).

Sistem de suprimare a arcului: Constă în principal dintr-o hotă cu arc realizată din ceramică sau plastic de înaltă rezistență și un set intern de plăci de separare din oțel placat cu cupru.

Mecanism și carcasă: Carcasă din plastic de inginerie de înaltă rezistență sau termoset care asigură izolație, protecție (clasificare IP) și suport mecanic.

Metoda de selecție științifică în cinci etape:

Determinați caracteristicile sarcinii: identificați dacă sarcina este un motor, un cuptor cu rezistență sau un transformator? Parametrii cheie includ curentul de pornire a motorului (de obicei de 5-7 ori curentul nominal) și ciclul de funcționare (de exemplu, S1 pentru funcționare continuă sau S3 pentru funcționare periodică intermitentă).

Potriviți parametrii electrici:

Tensiune bobina: Trebuie să se potrivească exact cu tensiunea de alimentare de control (AC/DC, valoare).

Curent nominal de funcționare (Ie) : Este specificată tensiunea la care contactele principale pot transporta curent. Acesta trebuie să fie mai mare decât curentul de sarcină completă (FLC). Pentru sarcinile motorului, luați în considerare șocul termic în timpul pornirii și lăsați o marjă de 10–15%.

Tensiunea nominală de izolație (Ui) și tensiunea de rezistență la impuls (Uimp) : Trebuie să se potrivească cu nivelul grilei.

Selectați funcția și categoria de performanță:

Categoria de utilizare: AC-3 (pornirea/oprirea motorului în cușcă de veveriță) sau AC-1 (sarcină rezistivă) sunt cele mai comune. Categoria AC-3 necesită o capacitate de rupere mai mare.

Nevoi de monitorizare: Este necesară monitorizarea tensiunii? Sunt necesare praguri reglabile și întârzieri? Este nevoie de memorie și indicații de eroare?

Viața electrică și viața mecanică : Se referă la numărul de operațiuni fiabile în condiții nominale. Verificați metoda de montare (șină DIN sau șurub), numărul necesar de contacte auxiliare și dacă sunt necesare un interblocare mecanic sau module de temporizare/comunicații pentru controlul reversibil.

Confirmați instalarea și accesoriile: Verificați metoda de montare. Aceasta ar putea fi șină DIN sau șurub. Verificați, de asemenea, numărul necesar de contacte auxiliare. Și dacă sunt necesare un blocaj mecanic sau module de temporizator/comunicație pentru controlul reversibil.

Adecvarea mediului: Luați în considerare temperatura ambiantă. Luați în considerare umiditatea. Luați în considerare praful. Luați în considerare gazele corozive. Luați în considerare vibrația. Selectați gradul de protecție adecvat (codul IP). Selectați materialul/procesul adecvat.

Aplicații din industrie și perspective de viitor

Releul de control trifazat este o componentă de bază versatilă, cu aplicații care acoperă:

Fabricare: Mașinile-unelte, transportoarele, mașinile de turnat prin injecție și compresoarele necesită toate controlul motorului.

Infrastructură: Pompe, ventilatoare, unități de tratare a aerului, dulapuri de distribuție a iluminatului.

Energie nouă: Pentru invertoarele fotovoltaice se folosesc dulapuri care sunt conforme cu standardul de conectare la rețea, iar controlul modulului de putere este utilizat pentru stațiile de încărcare.

Automatizarea clădirilor: Control automat pentru pompe de apa menajere, pompe de incendiu, echipamente de ventilatie.

Tendințele viitoare de dezvoltare indică în mod clar către o inteligență profundă și o integrare:

Monitorizarea stării și întreținerea predictivă: Releele de generație următoare vor integra senzori mai avansați capabili să monitorizeze eroziunea contactelor, creșterea temperaturii, starea bobinei și să utilizeze algoritmi pentru a prezice durata de viață utilă rămasă, permițând trecerea de la „înlocuire programată” la „întreținere la cerere”.

Integrare profundă în IoT industrial: Prin integrarea protocoalelor Ethernet industriale precum Profinet, EtherCAT, Modbus TCP etc., releele vor deveni noduri inteligente în rețeaua IIoT, încărcând date în timp real despre curent, tensiune, consum de energie, stare și informații despre alarmă, oferind date fundamentale pentru gemenii digitali și gestionarea energiei.

Integrarea siguranței funcționale: Integrarea funcțiilor de siguranță conforme cu standarde precum IEC 61508 sau ISO 13849, cum ar fi Safe Torque Off (STO), permite utilizarea directă în sistemele de control al siguranței clădirilor, simplificând proiectarea buclei de siguranță.

Fuziunea și miniaturizarea dispozitivelor: Funcțiile se vor integra în continuare cu cele ale variatoarelor de frecvență, demaroarelor soft și dispozitivelor de protecție, formând controlere inteligente de motor care combină controlul, protecția, reglarea vitezei și diagnosticarea, în timp ce densitatea puterii crește continuu.

Concluzie

Releul de control trifazat a evoluat de la un simplu comutator electromecanic într-un dispozitiv inteligent cheie care integrează monitorizarea puterii, protecția echipamentului, execuția logică și achiziția de date. Este piatra de temelie stabilă a piramidei automatizării industriale și o punte care leagă lumea puterii fizice cu lumea informației digitale. O înțelegere profundă a principiilor, valorii și metodelor sale de selecție este esențială nu numai pentru asigurarea funcționării fiabile a dispozitivelor individuale, ci și pentru construirea de sisteme de alimentare industriale moderne sigure, eficiente, flexibile și orientate spre viitor. Rolul său va deveni din ce în ce mai vital în contextul Industriei 4.0 și al obiectivelor duble ale carbonului.
