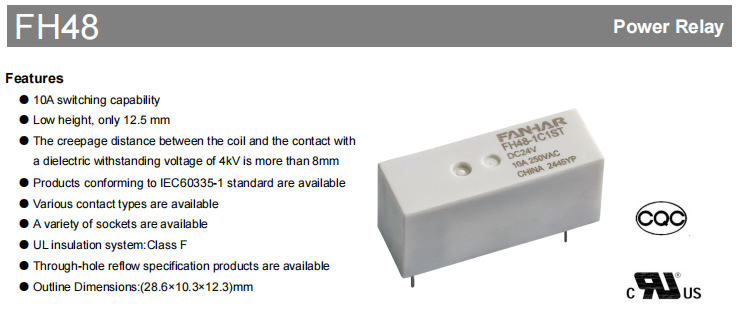

Releu industrial FH48

Echipamentele de automatizare, aparatele electrocasnice și sistemele de control industrial se bazează pe relee, deoarece sunt fiabile și eficiente din punct de vedere al spațiului. Acest scop este exact pentru care este proiectat releul din seria FH48. Acesta integrează o capacitate ridicată de comutare. De asemenea, are un design ultra-subțire. Are performanță de izolare. Are certificări extinse. Acest lucru oferă inginerilor o soluție robustă și compactă.

Avantajele de bază

Esența seriei FH48 constă în echilibrul ingineresc precis. În ciuda dimensiunilor sale compacte de 28,6×10,3×12,3mm, este capabil să comute sarcini de până la 10A. Înălțimea sa ultra-scăzută, de doar 12,5 mm, este deosebit de remarcabilă, deoarece eliberează spațiu valoros pentru dispozitive electronice din ce în ce mai subțiri și configurații PCB de înaltă densitate. Produsul utilizează un design rezistent la flux sau o construcție complet etanșă cu plastic, respingând eficient praful, umezeala și gazele dăunătoare (cum ar fi H₂S), funcționarea stabilă la o temperatură de supraspectare stabilă și SO₂. -40℃ până la 85℃ și găzduiește diverse medii, de la camere curate la setari industriale.

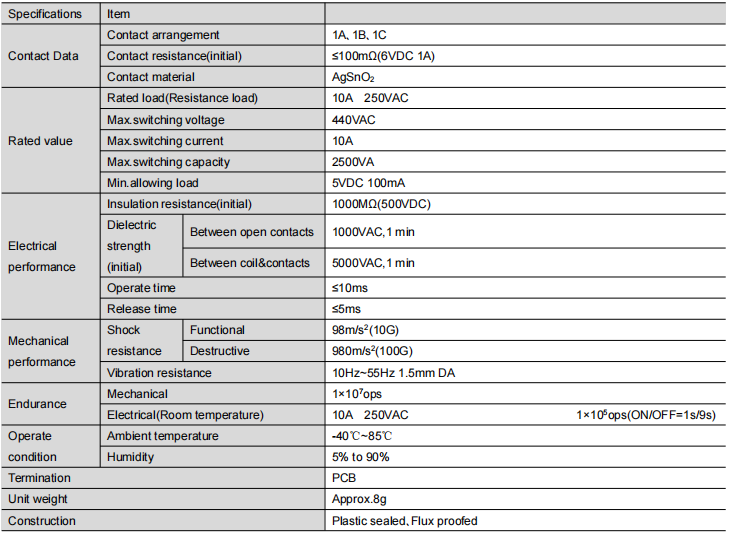

Parametrii tehnici cheie și performanța

Această serie de relee oferă performanțe remarcabile și detalii fiabile:

Performanță electrică : Utilizează material de contact cu oxid de staniu de argint (AgSnO₂), oferind o rezistență puternică la eroziunea arcului electric. Rezistența inițială de contact este de până la ≤100mΩ, asigurând un consum redus de energie și o viață lungă. Rezistența de izolație ajunge la 1000MΩ, iar rezistența dielectrică dintre bobină și contacte este de 5000VAC, asigurând o barieră de siguranță robustă.

Mecanic și durabilitate : Timpii rapidi de operare și eliberare (≤10ms / ≤5ms) asigură un răspuns rapid. Rezistența mecanică este de până la 10 milioane de operații. Sub sarcina nominală de 10A 250VAC, rezistența electrică atinge, de asemenea, 10 milioane de operațiuni, satisfacând nevoile de funcționare stabilă pe termen lung.

Unitate flexibilă : Oferă o gamă largă de opțiuni de tensiune a bobinei de la DC5V la DC60V, cu un consum de energie variind de la 250mW la 300mW, facilitând integrarea perfectă cu diverse circuite de control.

Ghid flexibil de configurare și selecție

Seria FH48 oferă configurații extrem de flexibile pentru a satisface diferite nevoi de proiectare a circuitelor:

Formular de contact : Oferă trei configurații esențiale: 1A (normal deschis), 1B (normal închis) și 1C (în comutare).

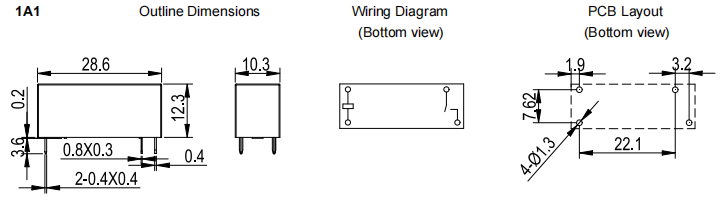

Tip de montare : Multe configurații de pin PCB sunt găzduite (Tip 1, 2, 3), cu scheme dimensionale cuprinzătoare și ghiduri de cablare pentru a le completa.

Nivel de protecție :Alegerea între tipul standard rezistent la flux și versiunea complet etanșată cu plastic depinde de mediul de operare.

Codul de comandă „FH48-1A1ST-XXXDC12V” indică în mod clar tipul, forma de contact, stilul de montare, construcția, materialul de contact și tensiunea bobinei, facilitând o selecție precisă.

Aprobari de siguranță și conformitate

Produsul a obținut mai multe certificări internaționale de siguranță, inclusiv:

UL / cUL (Fișier nr. E475405)

TÜV (dosar nr. R 50610371)

CQC (dosar nr. CQC23002412542)

Aceste certificări cuprind diverse tensiuni nominale și circumstanțe de sarcină, demonstrând că releul FH48 respectă standardele internaționale riguroase de siguranță și este potrivit pentru utilizare pe piețele globale, în special în sectoare precum aparatele de uz casnic (IEC60335-1) și controlul industrial.

Domenii de aplicare

Datorită performanței sale fiabile și designului compact, releul din seria FH48 este utilizat pe scară largă în:

Aparate de uz casnic : Comanda principală sau comutarea puterii în aparatele de aer condiționat, mașini de spălat, mașini de spălat vase etc.

Control industrial : module de ieșire pentru controlere logice programabile, controlere de motoare și instrumente.

Echipamente de putere : sisteme UPS, module de distribuție a energiei, contoare inteligente.

Infrastructură de comunicații: Echipamente pentru stația de bază, administrarea energiei în rețea.

Vehicule cu energie noi : Circuite suplimentare pentru gestionarea bateriei, reglarea încărcării etc.

Concluzie

Cu performanța sa electrică, construcția mecanică robustă, opțiunile de design flexibile și certificările de siguranță cuprinzătoare, releul din seria FH48 a devenit alegerea ideală pentru aplicațiile care necesită o fiabilitate ridicată și un design care economisește spațiu. Nu este doar o componentă, ci un colaborator esențial în garantarea funcționării fiabile și sigure a echipamentului dumneavoastră.
