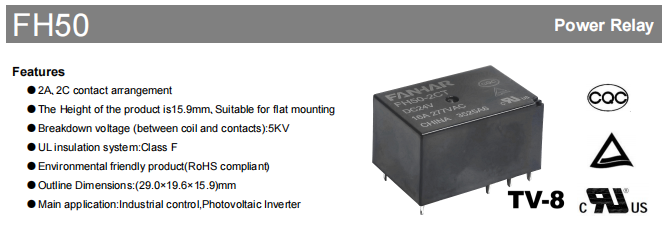

Releu industrial FH50

În tărâmul actual în schimbare rapidă a automatizării industriale și a energiei regenerabile, cerințele pentru componentele fundamentale ale sistemului - relee - au depășit rolul de bază de „activare și dezactivare a circuitelor”. Acum trebuie să reziste în medii mai dure, să suporte sarcini de putere mai mare, să asigure longevitate prelungită și să respecte reglementările globale stricte de mediu. Astăzi, oferim o analiză aprofundată a releului de înaltă putere FH50, un dispozitiv de înaltă performanță de 16 A conceput special pentru aplicații solicitante, cum ar fi controlul industrial și invertoarele fotovoltaice.

Avantajele de bază

FH50 reprezintă mai mult decât un releu; este un angajament solid pentru stabilitatea sistemului. Punctele sale forte principale sunt evidente în următoarele aspecte:

Design de înaltă densitate, instalare flexibilă

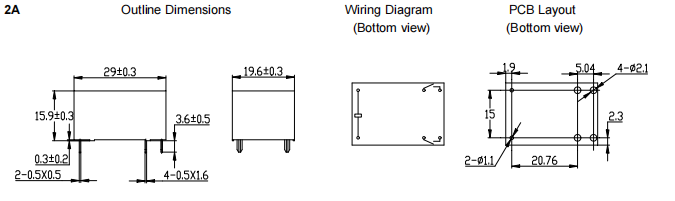

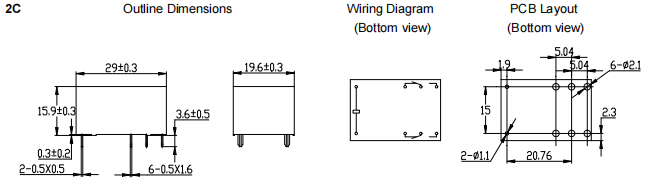

Cu dimensiunile compacte de doar 29,0 mm (L) x 19,6 mm (L) x 15,9 mm (Î), amprenta sa redusă îl face excepțional de potrivit pentru montajul plat. Acest lucru economisește efectiv spațiu valoros pentru PCB, aliniindu-se perfect cu tendința modernă de miniaturizare și design de înaltă densitate în echipamentele industriale. Construcția sa ușoară, de aproximativ 16,5 g, facilitează, de asemenea, asamblarea și producția automată.

Izolație electrică și siguranță

Tensiune de rezistență ultra-înaltă: rezistența dielectrică dintre bobină și contacte atinge un uimitor 5000 VAC. Acest lucru asigură o izolare electrică puternică pentru sistem, protejând astfel circuitul de control de joasă tensiune de erorile de pe partea de înaltă tensiune - o caracteristică vitală în aplicațiile de înaltă tensiune, cum ar fi invertoarele fotovoltaice.

Rating de izolație: rezistența inițială de izolație atinge 1000MΩ (la 500VDC), asigurând un curent de scurgere neglijabil.

Sistem de izolație UL Clasa F: Acest lucru indică faptul că materialele de izolație pot rezista la temperaturi de până la 155°C, oferind o marjă de siguranță considerabilă și o fiabilitate îmbunătățită.

Capacitate puternică de manipulare a încărcăturii

Sarcină nominală de 16 A: poate gestiona cu ușurință o sarcină rezistivă de 16 A la 277 VCA, cu o putere de comutare maximă de până la 4432 VA. Acest lucru este suficient pentru a opera diverse mașini industriale, motoare, încălzitoare și alte dispozitive.

Contacte de înaltă calitate: Utilizează material de contact AgSnO2 (oxid de staniu) durabil din punct de vedere ecologic. În comparație cu AgCdO tradițional, AgSnO2 oferă rezistență la sudură și eroziunea arcului, ceea ce duce la performanțe excepționale în aplicații cu curent ridicat, cu intensitate ridicată și prelungind semnificativ durata de viață electrică.

Capacitate de sarcină minimă: Suportă sarcini minime de până la 5VDC 100mA, permițând utilizarea în unele scenarii de comutare a semnalului, sporind astfel versatilitatea acestuia.

Răspuns rapid și robustețe ridicată

Funcționare rapidă: timp de funcționare ≤10ms, timp de eliberare ≤5ms, îndeplinind cerințele de reacție rapidă în sistemele de control industrial.

Adaptabilitate largă la mediu: intervalul de temperatură de funcționare se întinde de la -40°C la 85°C, cu un interval de umiditate de la 5% la 85%. Funcționează fiabil atât la frig extrem, cât și la căldură intensă.

Performanță mecanică excelentă: prezintă rezistență la șocuri de 10 g (operațional) și 100 g (catastrofal), pe lângă rezistența la vibrații de 10 Hz până la 55 Hz, 1,5 mm DA. Acest lucru garantează funcționalitate fiabilă în setările industriale expuse la vibrații și impacturi mecanice.

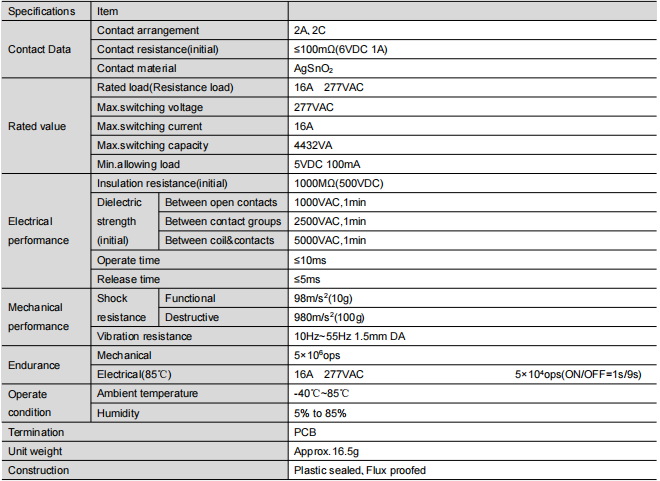

Analiză aprofundată a parametrilor tehnici (esențială pentru selecție)

Pentru a vă ajuta să faceți o selecție mai precisă, vă oferim o interpretare mai profundă a parametrilor tehnici cheie:

Aplicații tipice: Dincolo de controlul fotovoltaic și industrial

În timp ce aplicațiile sale principale sunt controlul industrial și invertoarele fotovoltaice, pe baza performanței sale, FH50 este, de asemenea, utilizat pe scară largă în:

Invertoare fotovoltaice: Pentru circuite de comutare și protecție atât pe partea de curent continuu, cât și pe partea de curent alternativ. Caracteristica de înaltă tensiune de rezistență se potrivește perfect cu mediul de înaltă tensiune al sistemelor fotovoltaice.

Panouri de control industriale: funcționează ca intermediar între PLC-uri, temporizatoare, controale de temperatură și sarcini externe, inclusiv motoare, supape solenoide și încălzitoare.

Smart Home / Automatizarea clădirilor: Utilizat în reglementarea iluminatului de mare putere, sisteme HVAC, managementul pompelor etc.

Echipament de încărcare EV: În pile de încărcare AC, funcționând ca o componentă cheie pentru comutarea pilotului de control și a circuitului principal.

Gestionarea energiei: Pentru comutarea puterii și controlul ieșirii în echipamente precum UPS și regulatoare de tensiune.

Ghid de selecție și utilizare: Cum să faceți cea mai bună alegere?

Documentația evidențiază două tipuri structurale, care sunt cheia procesului de selecție:

Tip rezistent la flux:

Mediu recomandat: Medii curate, cum ar fi interiorul aparatelor de uz casnic sau dulapurilor de distribuție cu aer condiționat. Împiedică eficient gazele de flux să intre în releu în timpul procesului de lipire PCB.

Notă: Nu oferă protecție completă împotriva infiltrației gazelor corozive externe (cum ar fi H2S, SO2, NO2) și a particulelor.

Tip sigilat din plastic:

Mediu recomandat: Condiții necurate sau abrazive, inclusiv instalații chimice, mașini de exterior sau ateliere cu concentrații ridicate de praf. Contactele sale interne sunt complet izolate de mediul extern, oferind rezistență la coroziune și protecție împotriva prafului.

Concluzie: Dacă aveți cerințe extreme de fiabilitate pe termen lung sau nu puteți anticipa mediul final de operare, optarea pentru tipul cu etanșare din plastic este soluția mai robustă.

Mementouri de instalare și proiectare

Respectați cu strictețe toleranța recomandată pentru configurația PCB (± 0,1 mm) și toleranțele de dimensiune a conturului pentru a asigura montarea și calitatea lipirii corespunzătoare.

În timpul manipulării și instalării produsului, evitați scăderea acestuia sau supunerea la impacturi puternice, deoarece acest lucru poate cauza modificări ale parametrilor interni.

Rezumat și Outlook

Releul de mare putere FH50, caracterizat prin dimensiunea sa compactă, o tensiune de izolare de până la 5KV, o capacitate semnificativă de încărcare de 16A și certificările internaționale cuprinzătoare de siguranță (UL, TUV, CQC), reprezintă o alegere formidabilă pentru sectoarele de control industrial și energie regenerabilă. Depășește o simplă componentă de comutare; acționează ca un aliat vital care asigură performanța de durată și fiabilă a sistemului dumneavoastră și sporește competitivitatea pe piață a produselor dumneavoastră.

FH50 este o opțiune exemplară pentru cei care caută un releu de putere de înaltă performanță și fiabilitate, care merită explorat și evaluat. Contactați-ne imediat pentru a obține mostre și asistență tehnică și permiteți FH50 să vă protejeze viitorul proiect!

Disclaimer: Parametrii din acest articol sunt compilați pe baza unor fișe de date publice. Pentru selecția și designul specific, vă rugăm să consultați cea mai recentă fișă de date oficială. Specificațiile produsului pot fi modificate fără notificare.
