Cinci avantaje de bază ale releelor ​​în logică și control

În era digitală condusă de semiconductori, dispozitivul electromecanic tradițional cunoscut sub numele de releu este foarte durabil. Este o interfață vitală și o componentă fundamentală de siguranță în cadrul ecosistemului de automatizare industrială; nu este o tehnologie învechită care concurează cu circuitele integrate. Ca punte de încredere pentru controlul energiei, releele traduc perfect și sigur comenzile delicate ale lumii microelectronice de joasă tensiune în acțiuni de mare putere în domeniul fizic. Mai jos sunt prezentate cinci beneficii fundamentale care fac releele durabile și, în unele domenii, de neînlocuit:

Izolație electrică superioară și capacitate robustă de comutare a puterii

Puterea fundamentală a releelor constă în structura lor fizică bazată pe electromagnetică, realizând o izolare electrică fizică completă între circuitul de comandă (bobina) și circuitul de sarcină (contacte). Multe dispozitive semiconductoare nu sunt capabile să atingă bariera de siguranță intrinsecă creată de această izolare.

Siguranța la înaltă tensiune și protecția echipamentelor: În controlul industrial, un punct de ieșire PLC de 24 V poate avea nevoie să controleze un motor trifazat de 400 V. Releele servesc drept intermediarul perfect în acest scenariu. Pentru a preveni ca aceste semnale de interferență să provoace daune controlerelor de bază în valoare de mii de dolari, ele blochează complet potențialele vârfuri de tensiune, curenții de supratensiune și forțele electromotoare induse pe partea de sarcină. Această protecție este „inerentă”, nefiind nevoie de optocuple suplimentare sau circuite de protecție.

Adaptabilitate flexibilă la sarcină: contactele releului oferă o versatilitate excepțională. Se poate baza pe aceștia pentru a comuta în mod constant în parametrii nominali, fie că gestionează sarcini capacitive, sarcini inductive cu curenți puternici de pornire (cum ar fi motoare sau transformatoare) sau sarcini rezistive (cum ar fi elementele de încălzire). Aplicațiile de control industrial pot folosi relee de putere specializate pentru a gestiona direct curenții de câteva zeci de amperi. Au o cădere scăzută de tensiune în starea de pornire, ceea ce are ca rezultat un consum de energie proprie și generare de căldură relativ scăzute.

Compatibilitate universală cu sarcina AC/DC: de obicei, același model de releu acceptă atât sarcinile AC, cât și DC (rețineți necesitatea suprimarii arcului DC). Această flexibilitate oferă beneficii majore pentru proiectarea produselor și gestionarea stocurilor.

Toleranță de neegalat la mediu și robustețe a sistemului

În mediile industriale dure, stabilitatea depășește cu mult vitezele de comutare de microsecunde. Structura electromecanică a releelor ​​le face mai robuste decât componentele pur electronice.

Imunitate electromagnetică inerentă: bobinele releului prezintă o toleranță remarcabilă la semnalele de control, rămânând neafectate de fluctuațiile minore de tensiune și zgomotul semnalului. În mediile cu EMI intense (de exemplu, lângă mașini de sudură sau invertoare de mare putere), dispozitivele de comutare pe bază de semiconductori pot funcționa defectuos din cauza interferențelor. Cu toate acestea, releele nu se vor declanșa eronat. Aceasta cu excepția cazului în care tensiunea bobinei este trasă în mod continuu sub sau crescută peste pragul de funcționare.

Interval de temperatură de funcționare extrem de larg: Releele de calitate industrială funcționează stabil de la -40°C la 85°C, unele modele tolerând temperaturi și mai mari. Performanța dispozitivelor semiconductoare poate varia semnificativ în funcție de temperatură. Aceasta include rezistența la pornire și viteza de comutare. Acest lucru poate duce la o degradare a performanței sau o defecțiune termică la temperaturi ridicate. În mod frecvent, este necesară adăugarea de radiatoare sau răcirea forțată cu aer, ceea ce crește complexitatea și costul sistemului.

Rezistență la șocuri, vibrații și praf: releele special concepute rezistente la șocuri, cu structuri interne ranforsate și compuși de ghiveci, sunt utilizate pentru aplicații mobile, cum ar fi mașinile de transport feroviar și de construcții. Acestea asigură o funcționare stabilă a contactului sub vibrații și impact continue, prevenind deconexiunile false.  Construcția lor etanșă blochează, de asemenea, în mod eficient pătrunderea prafului și a umezelii, ceea ce este o provocare adesea de neatins cu plăcile PCB deschise.

Depanare minimalistă și confort excepțional de întreținere

Pentru clienții care caută timp de nefuncționare minim și eficiență maximă de întreținere, „perceptibilitatea” și „capacitatea de funcționare” a unui releu reprezintă valoarea sa de bază.

Vizibilitatea stării în timp real: chiar și atunci când nu sunt alimentate, pozițiile contactelor multor relee sunt afișate clar prin indicatoare mecanice, pe lângă faptul că sunt vizibile prin ferestrele de observare. „Clicul” sonor clasic la cuplare oferă inginerilor un semnal auditiv imediat. feedback, permițând localizarea rapidă a erorilor.

Proces de diagnosticare fără instrumente specializate: Personalul de întreținere necesită doar un multimetru pentru a efectua majoritatea diagnosticelor: măsurarea rezistenței bobinei pentru a determina circuitele deschise și măsurarea rezistenței de contact pentru a identifica arcul sau lipirea. Acest lucru elimină nevoia de analizoare logice costisitoare sau instrumente de depanare software, scăzând barierele de întreținere și costurile cu scule.

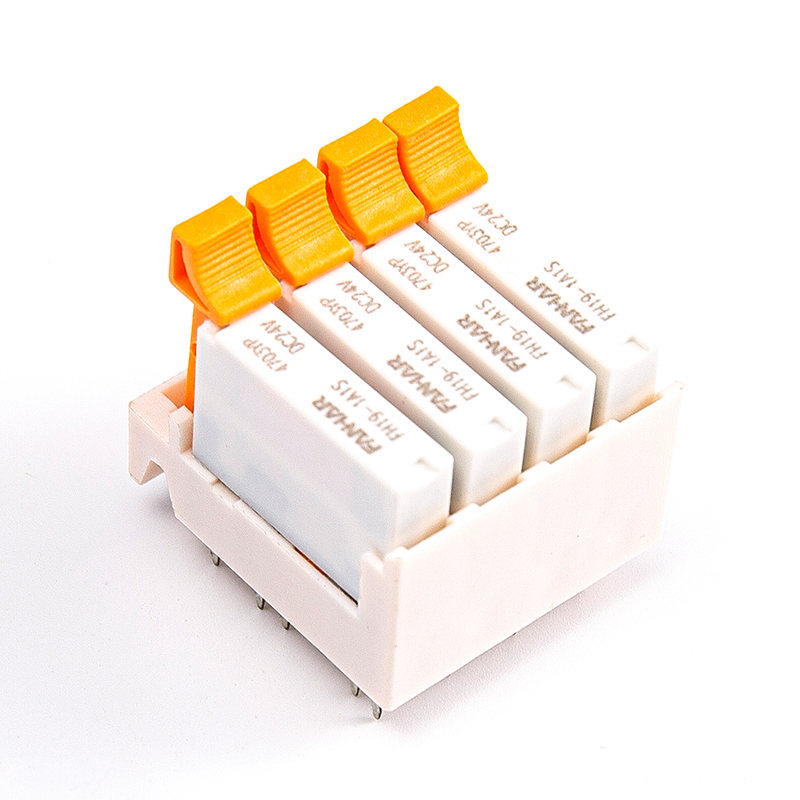

Înlocuire modulară și durată de viață previzibilă: releele utilizează în mod obișnuit montarea pe șină standard sau instalarea în stil priză. În liniile de producție sau echipamentele mari, înlocuirea unui singur releu în câteva minute la defectarea circuitului reduce semnificativ timpul de nefuncționare a sistemului. În plus, durata lor de viață este clar definită prin „viață mecanică” și „viață electrică”. Utilizatorii pot efectua întreținerea preventivă într-o manieră științifică, în funcție de frecvența de funcționare și tipul de sarcină. Acest lucru le permite să înlocuiască piesele în loturi. Ei pot face acest lucru înainte de sfârșitul duratei de viață estimate. Acest lucru evită întreruperile producției.

Cost-eficiență de neegalat în sistemele mici și mijlocii

În aplicațiile sensibile la costuri și specifice funcției, soluțiile de relee oferă o valoare economică generală excepțională.

Investiție inițială scăzută și costuri de dezvoltare zero: pentru o mașină de automatizare dedicată sau o linie de producție mică, logica de control poate consta din doar zeci de relee și temporizatoare. Soluțiile de releu elimină cheltuielile cu hardware-ul PLC, taxele de licențiere software și timpul costisitor de programare a inginerului. Odată ce cablarea este completă, logica este permanent fixată și validată.

Costul total de proprietate Avantaj: Pentru controlul logic cu funcție fixă ​​care necesită modificări minime, stabilitatea și mentenabilitatea soluțiilor de releu au ca rezultat un cost total de proprietate excepțional de scăzut. Ele elimină preocupările legate de blocările software, interferența virușilor sau actualizările firmware-ului.

Tehnologie fără întreruperi și tranziție de talent: Diagrama cu scară — limbajul de programare PLC standardizat la nivel global — își desenează simbolurile grafice și conceptele logice direct din circuitele de control al releului. Acest lucru le permite electricienilor veterani și tehnicienilor experimentați să înțeleagă, să proiecteze și să întrețină fără probleme sistemele moderne bazate pe PLC, reducând în mod semnificativ dificultatea și costul actualizărilor tehnologice corporative și instruirii personalului.

Protecția supremă în sistemele critice de siguranță

În domeniile care implică siguranța oamenilor și a echipamentelor, principiul de bază al designului este „siguranță”. Caracteristicile fizice ale releelor le fac să fie

ultim protectie pentru construirea circuitelor de siguranta.

Moduri de eroare determinate și deconectare forțată: Acesta este motivul principal pentru care releele sunt de neînlocuit în circuitele de siguranță. În timpul pierderii de putere, contactele normal închise ale unui releu revin fizic și forțat la starea închisă, în timp ce contactele normal deschise sunt deconectate forțat. Această caracteristică este aplicată pe scară largă în circuitele de oprire de urgență, dispozitivele de blocare a ușilor de siguranță și buclele de protecție la suprasarcină. Pierderea de putere a sistemului declanșează imediat o stare de siguranță - un mecanism de protecție simplu, direct și absolut fiabil, a cărui certitudine depășește cu mult soluțiile software susceptibile de a defecționa din cauza programelor eșuate sau a blocării cipurilor.

Conformitatea cu standardele de siguranță: multe module de relee de siguranță bazate pe relee din întreaga lume au trecut de o certificare riguroasă de siguranță funcțională. (de exemplu, IEC 61508, ISO 13849). Aceste module ating niveluri ridicate de integritate de siguranță prin logica hardware, cum ar fi redundanța, auto-monitorizarea și monitorizarea încrucișată, fiind utilizate pe scară largă în sectoare cu risc ridicat, cum ar fi producția de automobile și controlul lifturilor.

Redundanță hardware simplificată: Controlul redundanței la nivel hardware poate fi realizat cu ușurință prin conexiuni simple în serie (logică ȘI) sau paralelă (logică SAU) ale mai multor contacte de releu. Acest lucru face posibilă construirea de sisteme care rămân în siguranță chiar dacă componentele individuale eșuează. Intuitivitatea și fiabilitatea acestui design redundant sunt dificil de egalat pentru redundanța software.

Construirea de fundații industriale cu tehnologie semiconductoare

Releele și tehnologia semiconductoarelor nu sunt înlocuitori, ci parteneri simbiotici. În timp ce adoptăm circuite integrate și PLC-uri pentru procesarea semnalului, calculul de mare viteză și logica complexă, releele rămân aliații de încredere ai inginerilor în scenarii care necesită izolare ridicată, capacitate puternică de acționare, rezistență la mediu extremă, fiabilitate și siguranță maximă și costul total optimizat al ciclului de viață.

Fanhar se angajează să aducă inovație arhitecturii clasice de releu. Prin dezvoltarea materialelor noi de contact din aliaj de argint pentru a reduce rezistența la contact și a suprima arcul, optimizarea sistemelor de circuite magnetice pentru a reduce consumul de energie și a spori sensibilitatea și consolidarea tehnologiilor de etanșare pentru a îmbunătăți adaptabilitatea la mediu, oferim în mod continuu valoare clienților noștri.
