Acasă / Știri / Știri din industrie / FH61NE New Energy Releu de blocare magnetică — Soluție fiabilă de comutare a puterii pentru invertoarele fotovoltaice și stațiile de încărcare AC

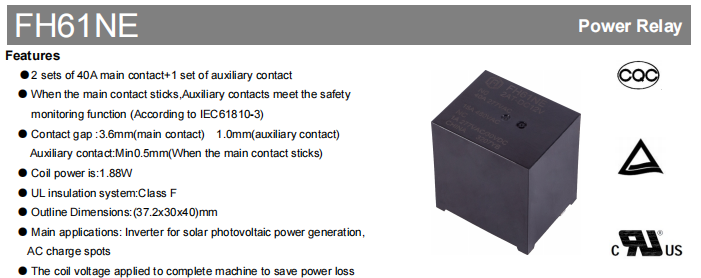

Pe măsură ce generarea de energie fotovoltaică, sistemele de stocare a energiei și instalațiile de încărcare a vehiculelor electrice continuă să avanseze către o putere mai mare și o eficiență mai mare, relee se așteaptă să ofere nu numai o capacitate fiabilă de comutare cu curent ridicat, ci și monitorizare a siguranței, consum redus de energie și stabilitate operațională pe termen lung. Pentru a satisface cerințele de aplicare ale noilor echipamente energetice, Fanhar Electronics a introdus Releul de blocare magnetic pentru energie nouă din seria FH61NE. Produsul are o configurație de contacte de 2 seturi de contacte principale de 40 A și 1 set de contacte auxiliare. Când contactul principal se fixează, contactul auxiliar oferă un semnal de feedback de monitorizare a siguranței, care îndeplinește cerințele IEC 61810-3 pentru funcțiile de monitorizare a siguranței. Releul adoptă un design de blocare magnetică de putere redusă, cu un consum de energie bobină de numai 1,88 W. Combinat cu un sistem de izolație de clasă F și o structură mecanică compactă, îndeplinește cerințele cuprinzătoare ale noilor aplicații energetice, cum ar fi invertoarele solare PV, stațiile de încărcare AC și echipamentele de încărcare EV pentru o funcționare eficientă din punct de vedere energetic și fiabilitate pe termen lung. Seria FH61NE a obținut UL/cUL, TUV , și CQC certificări de siguranță și este utilizat pe scară largă în aplicațiile echipamentelor de energie noi.
Capacitate de comutare a curentului ridicat de 40 A pentru controlul puterii echipamentelor energetice noi

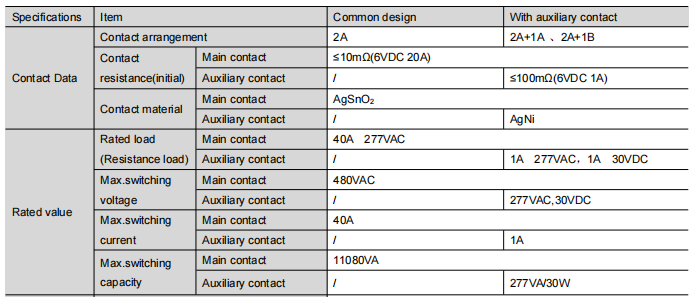

Noile echipamente energetice impun cerințe mari asupra capacității de comutare a curentului releului. The FH61NE dispune de două seturi de contacte principale de 40 A, care acceptă controlul sarcinii cu curent ridicat în echipamentele energetice noi. Contactele principale folosesc material de contact AgSnO₂, care oferă proprietăți excelente anti-sudură și conductoare pentru a îndeplini cerințele de fiabilitate a contactului ale aplicațiilor de comutare a puterii în echipamentele energetice noi. Specificațiile cheie sunt următoarele:
Acești parametri electrici permit modelului FH61NE să efectueze în mod fiabil comutarea circuitelor și funcțiile de control în invertoarele fotovoltaice și stațiile de încărcare AC.
Proiectare de monitorizare a siguranței contactelor auxiliare pentru o siguranță îmbunătățită a sistemului
Echipamentele energetice noi au cerințe stricte pentru siguranța operațională. FH61NE oferă opțiuni de contact auxiliare pentru a răspunde nevoilor de monitorizare a siguranței. Configurațiile disponibile includ:
2A 1A : Două contacte principale normal deschise, un contact auxiliar normal deschis
2A 1B : Două contacte principale normal deschise, un contact auxiliar normal închis
Când contactul principal se fixează, contactul auxiliar oferă semnale de feedback pentru monitorizarea stării sistemului.
Structură de blocare magnetică de putere redusă pentru funcționarea eficientă din punct de vedere energetic a noilor echipamente energetice
FH61NE adoptă o structură de releu de blocare magnetică cu următoarele avantaje:
Consumul de energie al bobinei: 1,88 W
Gama de tensiune de susținere : 40%~100% Un (temperatura ambiantă 25℃); 50%~60% Un (temperatura ambiantă 85℃)

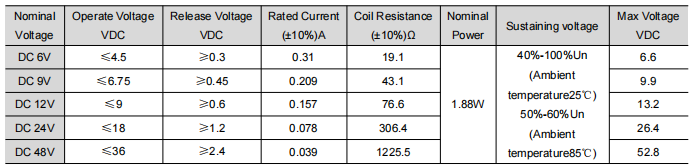

Tensiune maximă de susținere : Consultați tabelul cu datele bobinei
Designul cu blocare magnetică reduce semnificativ consumul continuu de energie în timpul stării de menținere a releului. Aplicarea tensiunii de susținere a bobinei la mașina completă economisește eficient pierderile de putere, făcând-o mai potrivită pentru cerințele de funcționare eficientă din punct de vedere energetic ale noilor echipamente energetice.
Design de izolație ridicată și performanță fiabilă pentru medii de operare complexe
FH61NE are un design cu izolație ridicată și o construcție compactă, echilibrând siguranța electrică și fiabilitatea mecanică:
Opțiuni multiple de tensiune a bobinei pentru proiectarea flexibilă a sistemului
Diferite sisteme de control necesită configurații diferite de tensiune a bobinei. Pentru a simplifica integrarea sistemului, seria FH61NE este disponibilă cu mai multe opțiuni de tensiune DC, inclusiv 6VDC , 9VDC , 12VDC , 24VDC şi 48VDC .
Fiecare opțiune de bobină este proiectată cu un consum de putere nominal de 3,2 W, permițând inginerilor să selecteze cea mai potrivită tensiune de control fără a schimba platforma releului. Designul standardizat al bobinei nu numai că îmbunătățește compatibilitatea cu diferite circuite de control, dar simplifică și dezvoltarea de produse pentru producătorii care folosesc platforme de tensiune multiple.
Design compact de platformă pentru upgrade-uri mai ușoare de produs
Seria FH61NE oferă un design de platformă unificat în diferite configurații de contact și opțiuni de tensiune a bobinei, oferind producătorilor o bază flexibilă pentru dezvoltarea diverselor aplicații noi de echipamente energetice.

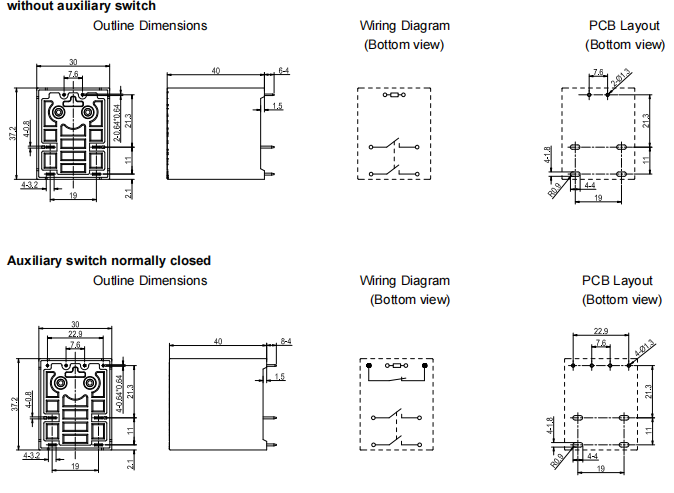

Toate configurațiile au dimensiuni externe identice ale 37,2 × 30 × 40 mm, împreună cu același aspect PCB, amprentă de montare, performanță de izolare și construcție mecanică. Principalul diferențiere între configurații este aranjamentul contactelor (2A, 2A 1A sau 2A 1B), permițând proiectanților să selecteze funcția de monitorizare adecvată fără a modifica designul PCB.
Această platformă comună permite producătorilor de echipamente să încorporeze cu ușurință monitorizarea contactelor auxiliare (pentru feedback de siguranță atunci când contactul principal se lipește) în design-ul lor fără a modifica instalația mecanică sau aspectul plăcii. Ca rezultat, ciclurile de dezvoltare pot fi scurtate, costurile de inginerie reduse și standardizarea produselor îmbunătățită.
Pentru producătorii care caută soluții scalabile pentru invertoare solare, stații de încărcare AC și echipamente de încărcare EV, seria FH61NE oferă o platformă eficientă și practică.

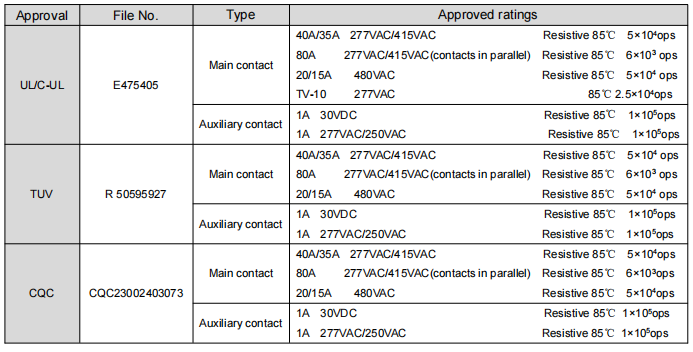

Aprobari de siguranta
FH61NE a obținut UL/cUL, TUV , și CQC certificari de siguranta. De asemenea, produsul respectă directivele UE RoHS/REACH de mediu. Fanhar Electronics a realizat ISO9001 , ISO 14001 , și ISO45001 certificări internaționale de sisteme de management, deține peste 40 de brevete naționale și a fost recunoscută ca o întreprindere națională de înaltă tehnologie și un centru de cercetare și dezvoltare la nivel provincial.
Aplicații tipice
FH61NE este utilizat în principal în următoarele sectoare energetice noi:
În aceste aplicații, releul realizează în primul rând funcții de control al comutării puterii și monitorizare a stării, oferind soluții stabile și fiabile de control al curentului pentru sistem.
Întrebări frecvente
Î1: Ce tip de releu este FH61NE?
FH61NE este un nou releu de blocare magnetic de energie dezvoltat de Zhejiang Fanhar Electronics Co., Ltd., utilizat în principal în invertoarele solare fotovoltaice și stațiile de încărcare AC.
Î2: Care este curentul nominal maxim al FH61NE?
Sarcina nominală a contactului principal FH61NE este 40A 277VAC (sarcină rezistivă), cu un curent de comutare maxim de 40A.
Î3: FH61NE acceptă contacte auxiliare?
Da. FH61NE oferă versiuni 2A 1A (contact auxiliar normal deschis) și 2A 1B (contact auxiliar normal închis). Când contactul principal se blochează, contactul auxiliar oferă semnale de feedback pentru monitorizarea stării sistemului, îndeplinind cerințele funcției de monitorizare a siguranței IEC 61810-3.
Î4: Care este intervalul de temperatură de funcționare al FH61NE?
Intervalul de temperatură de funcționare este de -40℃ ~ 85℃, ceea ce îl face potrivit pentru diferite regiuni și medii industriale complexe.
Pentru aplicațiile care necesită o capacitate de curent mai mare, FH66NE160 este alegerea recomandată. Pentru sistemele proiectate în jurul unui curent nominal de 100 A, FH66NE100 oferă soluția adecvată.

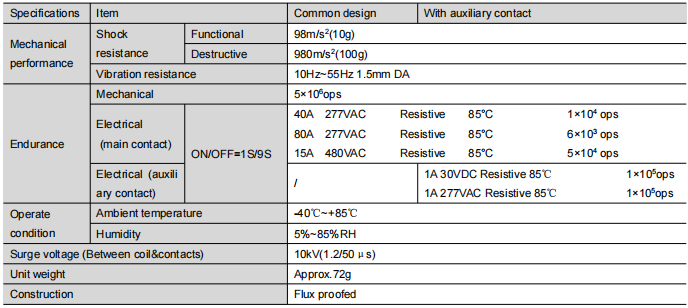

Î5: Care sunt valorile de viață mecanice și electrice ale FH61NE?
Durată de viață mecanică: 5×10⁶ operații
Durată de viață electrică (contact principal): 1×10⁵ operațiuni la sarcină rezistivă de 40A 277VAC (85℃)
Durată de viață electrică (contact auxiliar): 1×10⁵ operațiuni la sarcină rezistivă 1A 30VDC/277VAC (85℃)
