Releu de putere W12T 40A | Releu PCB pentru încărcarea vehiculelor electrice, sisteme fotovoltaice și aplicații de energie noi

Pe măsură ce sistemele de energie regenerabilă, vehiculele electrice și tehnologiile de stocare a energiei continuă să avanseze, sistemele de control al puterii necesită relee cu capacitate de comutare mai mare, performanțe superioare de izolație și fiabilitate operațională pe termen lung. Dezvoltat pentru a îndeplini aceste cerințe, Fanhar Releu de putere W12T 40A este special conceput pentru vehicule electrice, pile de încărcare și sisteme de energie regenerabilă fotovoltaică (PV).

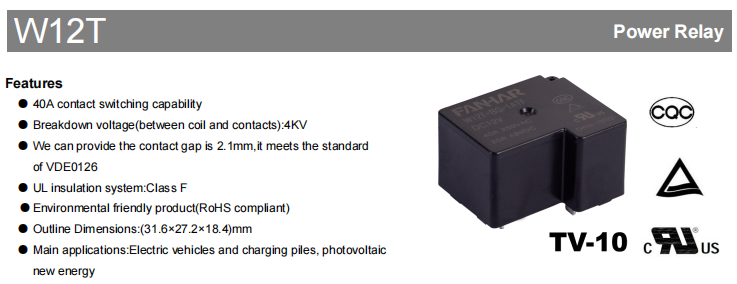

W12T dispune de a Capacitate de comutare a contactelor 40A , o tensiune de rezistență dielectrică maximă de 4000VAC între bobină și contacte , și opțional decalaj de contact de ≥2,1 mm . În timp ce asigură performanța de comutare la sarcină mare, îndeplinește și cerințele de izolație electrică și siguranță în echipamentele energetice noi.

Cu un design compact cu montare pe PCB care măsoară doar 31,6 × 27,2 × 18,4 mm , W12T este disponibil într-o gamă largă de opțiuni de tensiune a bobinei de la 5V până la 110VDC . Seria oferă atât Tip standard (putere bobină de 900 mW) cât și Tip BG (putere bobină 1400 mW). Ştafeta a obţinut UL/cUL, TÜV și CQC certificări, susținând utilizarea sa pe diverse piețe din întreaga lume.

Capacitate de comutare de curent ridicat de 40 A pentru echipamente de mare putere

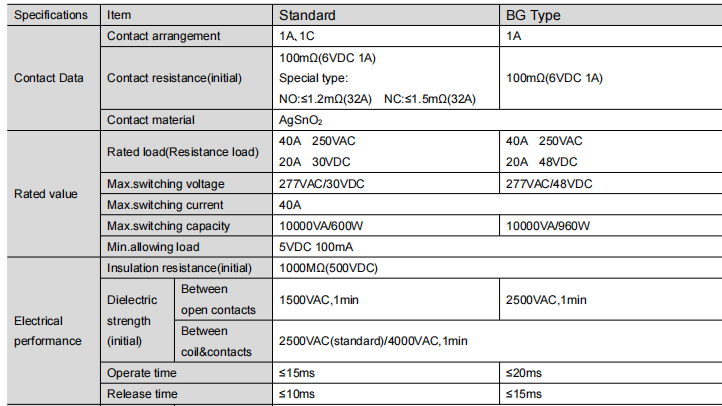

Noile echipamente energetice, cum ar fi pilele de încărcare a vehiculelor electrice și invertoarele fotovoltaice, necesită relee cu o capacitate de transport substanțială a curentului. W12T are o sarcină de control nominală de 40A 250VAC cu o capacitate maximă de comutare de 10000VA.

Pentru sarcini DC, tipul standard acceptă 20A 30VDC, în timp ce tipul BG acceptă 20A 48VDC. În plus, sunt disponibile tipuri speciale de rezistență de contact scăzută cu NO≤1,2mΩ (32A) și NC≤1,5mΩ (32A). Sarcina minimă admisă este 5VDC 100mA, permițând o gamă largă de aplicații, de la comutarea semnalelor mici la controlul sarcinii de mare putere.

Design cu izolație ridicată pentru o siguranță îmbunătățită a sistemului

Izolarea electrică este o cerință critică pentru echipamentele de energie regenerabilă care funcționează în condiții de înaltă tensiune. W12T oferă capabilități excelente de izolare electrică:

Tensiune maximă de rezistență dielectrică între bobină și contacte: 4000VAC

Tensiune de rezistență dielectrică între contactele deschise (tip BG): 2500VAC

Rezistenta initiala de izolatie: 1000MΩ (la 500VDC)

Sistem de izolație UL Clasa F: performanța superioară a izolației contribuie la îmbunătățirea siguranței și fiabilității operaționale, prevenind eficient riscurile de defecțiune și scurgeri de înaltă tensiune.

Material de contact AgSnO₂ de înaltă calitate pentru o durată de viață extinsă

Seria W12T folosește AgSnO₂ (oxid de argint-staniu) ca material de contact. AgSnO₂ prezintă o rezistență excelentă la eroziunea arcului, o rezistență scăzută și stabilă la contact, o conductivitate termică bună și o performanță remarcabilă anti-sudare. Reduce în mod eficient arcul electric și prelungește durata de viață a releului, menținând performanța electrică stabilă chiar și în aplicațiile cu sarcini mari cu comutare frecventă.

Performanță de încredere în medii industriale solicitante

Pe lângă performanța sa electrică, W12T este proiectat să ofere fiabilitate pe termen lung în condiții de operare solicitante. Releul funcționează într-un interval larg de temperatură ambientală de la -40°C până la 85°C, ceea ce îl face potrivit pentru sistemele de energie regenerabilă și echipamentele industriale desfășurate în diverse climate.

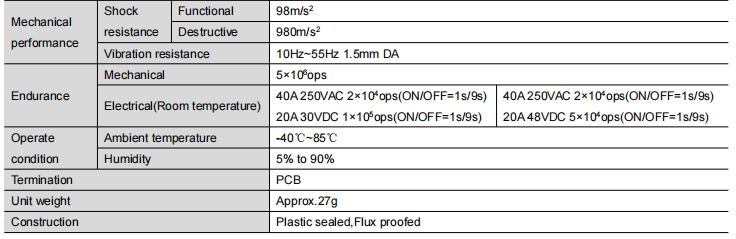

Releul oferă o durată de viață mecanică de până la 5.000.000 de operațiuni și o viață electrică de 20.000 de operațiuni sub sarcină rezistivă de 40A 250VAC, 100.000 de operațiuni sub 20A 30VDC (Tipul standard) și 50.000 operațiuni sub 20.000 operațiuni B 48VDC.

Timpul de operare este ≤15 ms (Standard) / ≤20ms (BG), iar timpul de eliberare este ≤10ms (Standard) / ≤15 ms (BG). Releul este, de asemenea, proiectat pentru a rezista la vibrații și șocuri mecanice întâlnite frecvent în aplicațiile industriale.

Opțiuni multiple de tensiune a bobinei pentru proiectarea flexibilă a sistemului

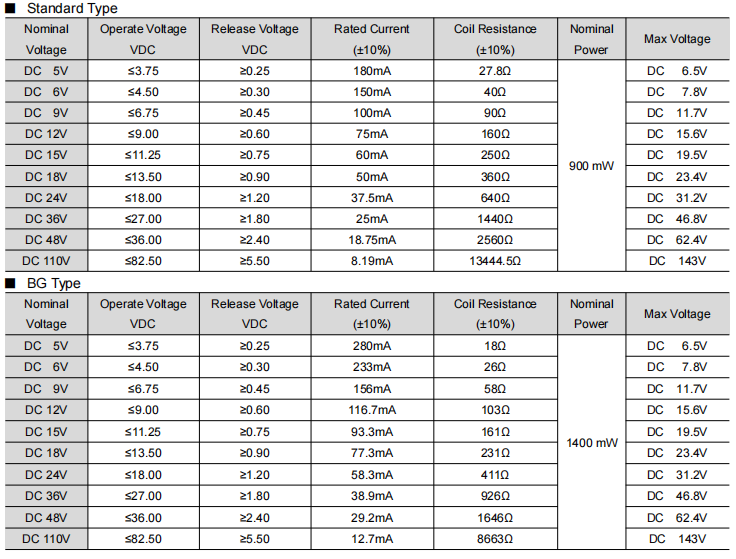

Diferite sisteme de control necesită configurații diferite de tensiune a bobinei. Pentru a simplifica integrarea sistemului, W12T este disponibil cu mai multe opțiuni de tensiune DC, inclusiv 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Puterea nominală a bobinei de tip standard este de 900 mW, în timp ce tipul BG este de 1400 mW. Designul standardizat al bobinei nu numai că îmbunătățește compatibilitatea cu diferite circuite de control, dar simplifică și dezvoltarea de produse pentru producătorii care folosesc platforme de tensiune multiple.

Design compact pentru montare PCB pentru o integrare ușoară a echipamentelor

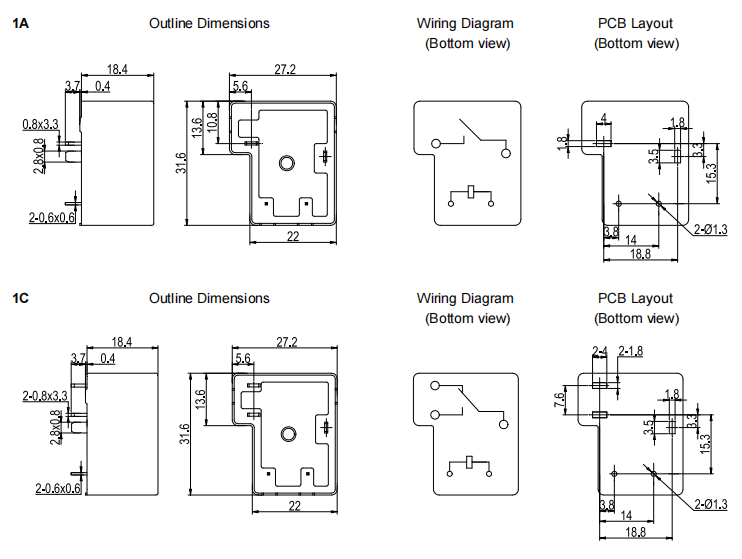

W12T dispune de a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

În medii curate (fără H₂S, SO₂, NO₂ și praf), se recomandă tipul rezistent la flux. În mediile necurate care conțin acești poluanți, se recomandă tipul sigilat cu plastic. Această considerație de proiectare prelungește în mod eficient durata de viață a releului în diferite medii industriale.

Aplicații tipice

Proiectat pentru aplicații de comutare a puterii de mare curent, W12T este utilizat pe scară largă în sistemele de energie regenerabilă și vehicule electrice, unde sunt necesare performanțe de comutare fiabile și capacitate ridicată de izolare:

• Vehicule electrice (EV)
• Pile de încărcare a vehiculelor cu energie nouă
• Echipamente de energie regenerabilă fotovoltaică (PV).

În cadrul acestor sisteme, releul este utilizat în mod obișnuit pentru controlul puterii, comutarea circuitului principal și izolarea de siguranță, contribuind la îmbunătățirea fiabilității sistemului și a siguranței operaționale.

Cum se selectează tipul standard sau tipul BG

W12T este oferit în tip standard și tip BG. Diferențele cheie sunt rezumate mai jos:

Pentru controlul industrial general și aplicațiile standard de comutare a puterii, tipul standard îndeplinește majoritatea cerințelor. Pentru sistemele fotovoltaice, aplicații care necesită distanțe mai mari de izolare a contactelor sau scenarii de tensiune DC mai mare, se recomandă tipul BG.
