Seria FH66NE Releu de energie nouă pentru curent ridicat | Releu 100A și 160A pentru invertoare solare și control industrial

Pe măsură ce sistemele de energie regenerabilă și automatizarea industrială continuă să evolueze către o densitate mai mare de putere și o eficiență mai mare, noile relee energetice sunt de așteptat să ofere nu numai performanțe fiabile de comutare, ci și capacitate excelentă de transport de curent, izolație electrică ridicată și stabilitate operațională pe termen lung.

Dezvoltat pentru a satisface aceste cerințe solicitante, Fanhar Seria FH66NE Releu de energie nouă pentru curent ridicat este special conceput pentru invertoare solare, circuite de preîncărcare a invertorului și echipamente de control industrial. Seria include în prezent două modele— FH66NE100 şi FH66NE160 —oferind valori nominale de curent continuu de 100A și, respectiv, 160A.

Ambele modele sunt construite pe aceeași platformă, împărțind dimensiuni generale identice, configurație de montare, opțiuni de bobină și performanță de izolație. Acest design unificat de platformă permite producătorilor de echipamente să aleagă valoarea curentă adecvată fără a reproiecta structura de instalare, simplificând dezvoltarea produsului, îmbunătățind în același timp compatibilitatea platformei pentru upgrade-uri viitoare.

Seria FH66NE a fost adoptată cu succes în producția de volum în mai multe proiecte de energie regenerabilă și control industrial, demonstrându-și fiabilitatea în aplicațiile solicitante de comutare a puterii.

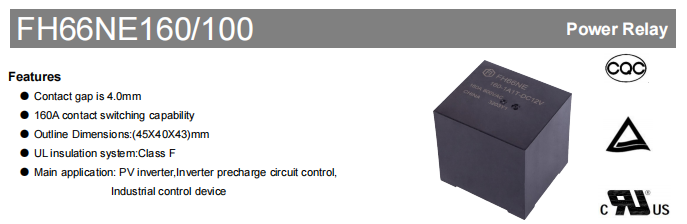

FH66NE 100/160

Design cu izolație ridicată pentru siguranță electrică îmbunătățită

Izolarea electrică este o cerință critică pentru echipamentele de energie regenerabilă care funcționează în condiții de înaltă tensiune. Pentru a asigura o izolare fiabilă și siguranță operațională, seria FH66NE încorporează un design cu izolație ridicată, potrivit pentru aplicațiile solicitante de control al puterii.

Releul dispune de a Distanță de contact de 4,0 mm , o rigiditate dielectrică de 2500 VAC între contactele deschise , și 5000 VAC între bobină și contacte . În plus, releul oferă o rezistență inițială de izolație de 1000 MΩ la 500 VDC şi adopts Clasa F izolație, contribuind la îmbunătățirea izolației electrice și a fiabilității sistemului în timpul funcționării pe termen lung.

Aceste caracteristici electrice permit seriei FH66NE să îndeplinească cerințele de izolație ale invertoarelor solare, circuitelor de preîncărcare a invertoarelor și sistemelor de control industrial, oferind protecție de încredere pentru aplicațiile de comutare a puterii de înaltă tensiune.

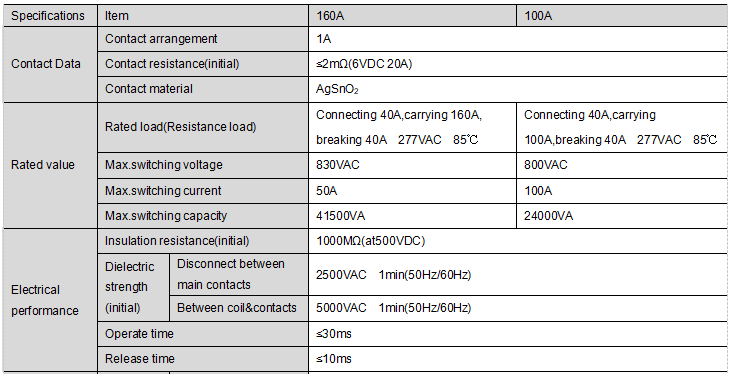

FH66NE 100/160 performance data

Performanță de încredere în medii industriale solicitante

Pe lângă performanța sa electrică, seria FH66NE este proiectată să ofere fiabilitate pe termen lung în condiții de operare solicitante. Releul este potrivit pentru aplicații în care performanța stabilă este esențială, chiar și în medii supuse variațiilor de temperatură, vibrațiilor și solicitărilor mecanice.

Seria FH66NE funcționează într-un interval larg de temperatură ambientală de -40°C până la 85°C , făcându-l potrivit pentru sisteme de energie regenerabilă și echipamente industriale desfășurate în diverse climate. Oferă, de asemenea, un durata de viata mecanica de pana la 1.000.000 de operatii şi an durata de viata electrica de 30.000 de operatii în condiții de testare specificate (40A ON / 40A OFF, 277VAC sarcină rezistivă), asigurând performanțe de încredere pe toată durata de viață a produsului.

Pentru a spori și mai mult durabilitatea, releul este proiectat să reziste la vibrații și la șocuri mecanice întâlnite frecvent în aplicațiile industriale. Aceste caracteristici fac din seria FH66NE o alegere fiabilă pentru echipamentele care necesită comutare stabilă și continuă a puterii pe perioade lungi de funcționare.

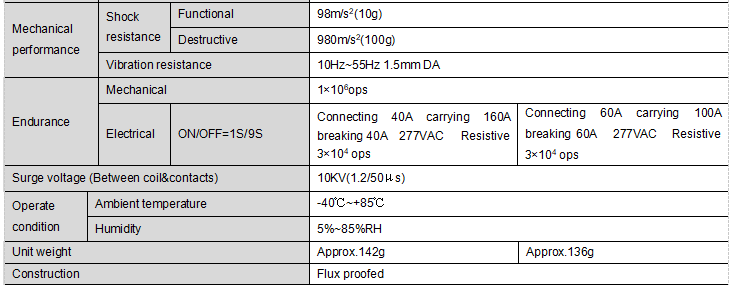

FH66NE 100/160 Mechanical Life & Environmental Performance

Opțiuni multiple de tensiune a bobinei pentru proiectarea flexibilă a sistemului

Diferite sisteme de control necesită configurații diferite de tensiune a bobinei. Pentru a simplifica integrarea sistemului, seria FH66NE este disponibilă cu mai multe opțiuni de tensiune DC, inclusiv 6VDC, 9VDC, 12VDC, 24VDC și 48VDC.

Fiecare opțiune de bobină este proiectată cu un consum de putere nominal de 3,2 W, permițând inginerilor să selecteze cea mai potrivită tensiune de control fără a schimba platforma releului. Designul standardizat al bobinei nu numai că îmbunătățește compatibilitatea cu diferite circuite de control, dar simplifică și dezvoltarea de produse pentru producătorii care folosesc platforme de tensiune multiple.

Cu o structură de relee comună pentru toate opțiunile de bobină, seria FH66NE ajută la reducerea complexității designului, susținând în același timp configurații flexibile ale sistemului.

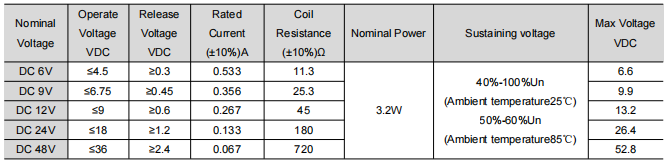

FH66NE 100/160 Coil Specification

Design compact de platformă pentru upgrade-uri mai ușoare de produs

FH66NE100 și FH66NE160 au același design de platformă, făcând mai ușor pentru producători să dezvolte familii de produse cu valori de curent diferite.

Ambele modele au dimensiuni exterioare identice de 45 × 40 × 43 mm, împreună cu aceeași configurație de montare, dispunerea terminalelor, performanța de izolație și specificațiile bobinei disponibile. Diferența principală dintre cele două modele este capacitatea lor de purtare continuă a curentului.

Această platformă comună permite producătorilor de echipamente să facă upgrade de la 100A la 160A fără a reproiecta configurația PCB-ului sau instalarea mecanică. Ca rezultat, ciclurile de dezvoltare pot fi scurtate, costurile de inginerie reduse și standardizarea produselor îmbunătățită.

Pentru producătorii care caută soluții scalabile pentru mai multe puteri, seria FH66NE oferă o platformă eficientă și practică.

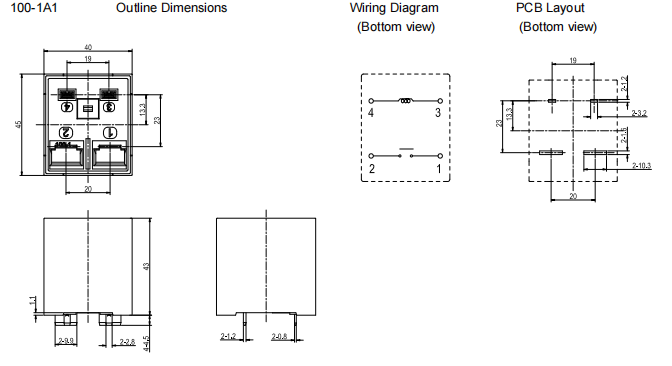

fh66ne-100 Outline Dimension

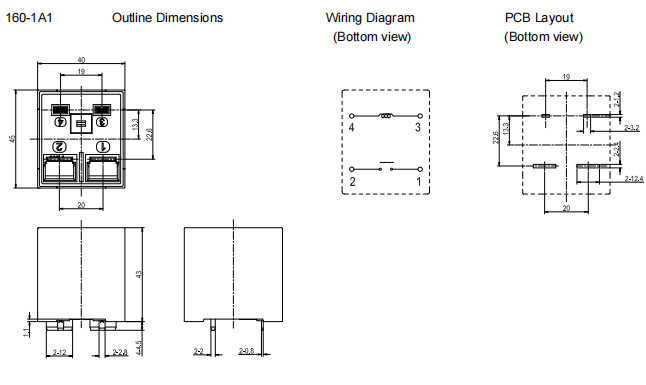

fh66ne-160 Outline Dimension

Aplicații tipice

Proiectată pentru aplicații de comutare a puterii de mare curent, seria FH66NE este utilizată pe scară largă în sistemele de control industrial și de energie regenerabilă unde sunt necesare performanțe de comutare fiabile și capacitate mare de transport de curent.

Aplicațiile tipice includ:

În cadrul acestor sisteme, releul este utilizat în mod obișnuit pentru comutarea alimentării principale, controlul circuitului de preîncărcare și alte funcții de comutare cu curent ridicat, contribuind la îmbunătățirea fiabilității sistemului și a siguranței operaționale.

Datorită performanței sale ridicate de izolație, designului compact al platformei și gamei largi de temperatură de funcționare, seria FH66NE este potrivită pentru aplicațiile solicitante de control al puterii în echipamentele moderne de energie și industriale.

Cum se selectează FH66NE100 sau FH66NE160

Deoarece FH66NE100 și FH66NE160 sunt dezvoltate pe aceeași platformă, selectarea modelului adecvat depinde în principal de curentul continuu necesar al aplicației.

FH66NE100 este recomandat pentru sistemele care necesită un curent de transport continuu de până la 100 A, ceea ce îl face potrivit pentru invertoarele fotovoltaice standard și echipamentele de control industrial.

Pentru aplicațiile care necesită o capacitate de curent mai mare, cum ar fi invertoarele solare de mare putere și sistemele de stocare a energiei, FH66NE160 oferă un curent de transport continuu crescut de 160 A, menținând în același timp aceleași dimensiuni de instalare și interfață electrică.

Deoarece ambele modele au aceeași platformă mecanică, producătorii pot îmbunătăți cu ușurință performanța produsului fără a reproiecta structura echipamentului. Această consecvență a platformei simplifică dezvoltarea produselor, scurtează ciclurile de proiectare și sprijină extinderea viitoare a produselor.

Întrebări frecvente

Î1: Ce este seria FH66NE Releul de energie nouă cu curent ridicat?

Seria FH66NE este un releu de energie nouă electromagnetică de curent ridicat dezvoltat de Fanhar Electronics pentru energie regenerabilă și aplicații de control industrial. Seria include în prezent FH66NE100 și FH66NE160, oferind opțiuni de transport continuu de 100A și 160A, păstrând în același timp același design de platformă. Este conceput în primul rând pentru invertoare solare, circuite de preîncărcare a invertorului și echipamente de control industrial.

Î2: Ce configurație de contact folosește seria FH66NE?

Seria FH66NE are o configurație de contact 1 Form A (SPST-NO) cu material de contact AgSnO₂. Releul oferă o capacitate de comutare nominală de 40 A, făcându-l potrivit pentru aplicațiile de control al puterii care necesită performanțe de comutare de încredere.

Î3: Care sunt evaluările de viață mecanice și electrice?

În condițiile de testare specificate, seria FH66NE oferă:

Durată de viață mecanică: Până la 1.000.000 de operațiuni
Durată de viață electrică: Până la 30.000 de operațiuni (40A ON / 40A OFF, sarcină rezistivă 277VAC)

Aceste evaluări demonstrează capacitatea releului de a oferi performanțe fiabile pe termen lung în aplicațiile solicitante de control al puterii.

Î4: FH66NE100 și FH66NE160 pot fi înlocuite direct?

Deoarece ambele modele au aceeași platformă mecanică, dimensiuni de instalare, aspectul terminalelor și specificațiile bobinei, selecția ar trebui să se bazeze în primul rând pe curentul de transport continuu necesar.

Pentru aplicațiile care necesită o capacitate de curent mai mare, FH66NE160 este alegerea recomandată. Pentru sistemele proiectate în jurul unui curent nominal de 100 A, FH66NE100 oferă soluția adecvată.

Î5: Ce certificări are seria FH66NE?

Conform specificațiilor produsului, seria FH66NE a obținut certificări UL/cUL, TÜV și CQC.

Aceste certificări demonstrează că releul îndeplinește cerințele de siguranță recunoscute și este potrivit pentru controlul puterii industriale și aplicații de energie regenerabilă care necesită aprobări acceptate la nivel internațional.
