Coloana vertebrală ascunsă a fiecărui panou de control

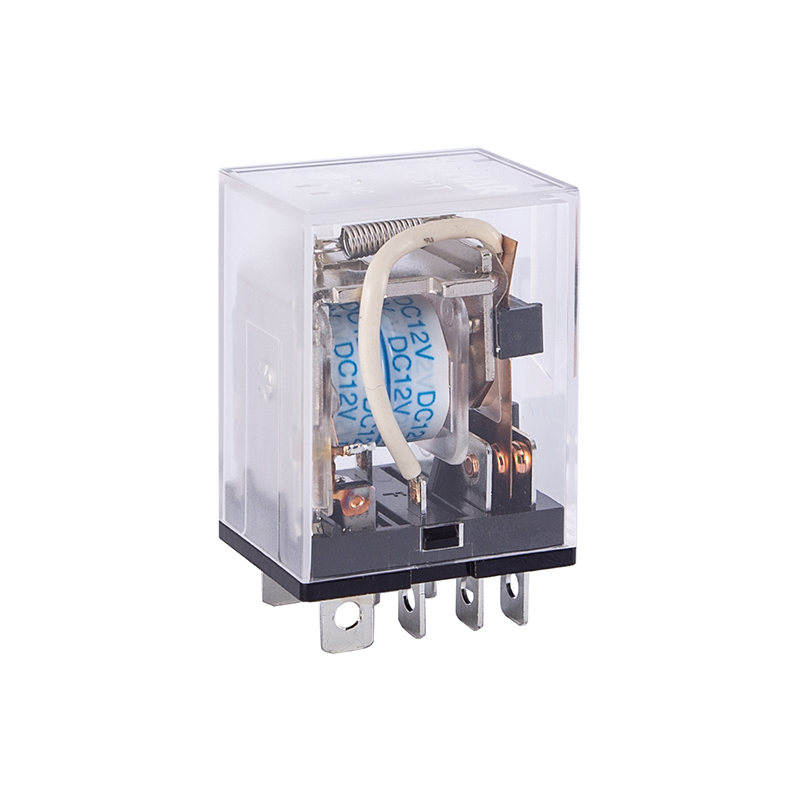

Deschideți aproape orice panou de comandă industrial și primul lucru pe care îl observați nu este PLC-ul, este șirul de componente mici care fac clic pe și de-a lungul șinei DIN. Acestea sunt releele și decid în liniște dacă un motor pornește la comandă, dacă un circuit de siguranță se declanșează în timp și dacă un semnal al senzorului ajunge efectiv la controler nedistorsionat. An releu industrial este o piesă cu costuri reduse, dar o alegere proastă la acest nivel poate cauza declanșări neplăcute, defecțiuni de cablare sau timpi de nefuncționare care costă mult mai mult decât componenta în sine.
Acest articol prezintă modul în care releele, contactorii și PLC-urile interacționează în interiorul unui panou real, cum să alegeți o bază și o priză pentru relee care să nu se defecteze sub vibrații sau căldură și cum arată un panou solid în practică.
Cum funcționează împreună releele, contactorii și PLC-urile
Un panou de control este în esență un lanț de translație a semnalului. PLC-ul funcționează la tensiune scăzută și la curent scăzut, în timp ce dispozitivele de câmp, cum ar fi motoarele, supapele și încălzitoarele au nevoie adesea de o tensiune mai mare sau un curent mai mare decât poate comuta în siguranță un card de ieșire PLC. A releu se află între ele ca interfață care permite unui semnal mic să controleze o sarcină mult mai mare fără a deteriora ieșirea controlerului.
În acest lanț, releul nu transportă în sine curentul complet al motorului în majoritatea cazurilor, acel loc de muncă aparține contactorului. În schimb, releul acționează ca un translator și izolator: permite PLC-ului să comandă o bobină de contactor, o supapă solenoidală sau o lampă indicatoare, fără a lăsa niciodată tensiunea de rețea în apropierea circuitelor sensibile ale controlerului. Această separare este ceea ce protejează un card de ieșire PLC de a fi distrus pentru prima dată când un dispozitiv de câmp dezvoltă un scurtcircuit.
Contactor vs releu: diferențe cheie pe care inginerii trebuie să le cunoască
Termenii sunt folosiți vag pe șantierele de muncă, dar o comparație între contactor și releu se reduce la evaluarea curentă, designul contactului și sarcina prevăzută. Combinarea lor într-un design duce fie la un panou supradimensionat, fie la o componentă care se arde la sarcină normală.
| Atribut | releu | Contactor |
|---|---|---|
| Evaluare curentă tipică | Sub 10A per contact | 9A la câteva sute de amperi |
| Configurare contact | Poli multipli, contacte mici | Mai puțini poli, contacte mai mari cu suprimarea arcului |
| Utilizare primară | Comutarea semnalului, interblocarea, logica | Motoare de comutare și sarcini de mare putere |
| Montare | releu socket on DIN rail | Montare directă pe șină DIN sau pe panou |
| Contacte auxiliare | Încorporat ca standard | Adăugat ca blocuri separate |
| Puterea bobinei | Scăzut, 24 V DC comun | Mai mare, 24 V DC până la 230 V AC comun |
O regulă utilă: dacă componenta comută o sarcină care are nevoie de propria protecție la suprasarcină și produce un arc vizibil atunci când se deschide sub sarcină, este teritoriul contactorului. Dacă pur și simplu trece un semnal de control sau comută un indicator sau o bobină mică, un releu face treaba la o fracțiune din dimensiunea și costul.
Alegerea soclului releului potrivit și a configurației bazei
Releul în sine funcționează la fel de bine ca baza la care se conectează. A releu socket asigură reținerea mecanică, punctele de cablare a terminalelor și adesea indicarea stării LED și dioda de suprimare a bobinei care protejează circuitul înconjurător de vârfurile de tensiune atunci când bobina se dezactivează.
Una dintre cele mai comune configurații găsite în lucrul cu panouri este aranjamentul cu 11 pini a bazei releului, utilizat pentru relee cu trei poli cu contacte comune, normal deschise și normal închise pe fiecare pol. Numărarea greșită a pinii în timpul cablării este o sursă frecventă de întârzieri de punere în funcțiune, deci ajută să țineți cont de logica pinout-ului, mai degrabă decât să vă bazați doar pe memorie.
Numărurile comune de pin de bază ale releului și utilizarea lor
- baza cu 8 pini: relee bipolare, circuite de control compacte
- bază cu 11 pini: relee tripolare, logica industriala de uz general
- baza cu 14 pini: relee cu patru poli, interblocare mai complexă
Prizele cu un design cu terminal cu șurub tind să mențină cuplul mai bine sub vibrații decât tipurile cu împingere, ceea ce contează pe panourile montate lângă mașini rotative sau echipamente mobile.
Dispunerea releului montat pe șină DIN în interiorul panoului
Un releu montat pe șină DIN nu se referă doar la montarea componentelor în spațiul disponibil. Căldura, accesul la cablare și întreținerea viitoare depind de modul în care releele sunt grupate și distanțate de-a lungul șinei.
| Factorul de aspect | Practică recomandată |
|---|---|
| Distanța dintre prizele releului | Lăsați goluri pentru fluxul de aer atunci când releele funcționează continuu lângă sarcina nominală |
| Gruparea după funcții | Mențineți releele de semnal de intrare separate de releele de ieșire/încărcare |
| Apropierea conductelor de sârmă | Distribuiți cablurile de joasă tensiune și de înaltă tensiune în conducte separate, acolo unde este posibil |
| Etichetarea | Numerotați fiecare poziție a releului pentru a se potrivi cu schema panoului |
| Acces pentru testare | Baza releului frontal către exterior pentru verificarea vizuală ușoară a LED-urilor și testarea extragerii |
Panourile care grupează releele doar după comoditate fizică, mai degrabă decât după funcție, sunt considerabil mai greu de depanat luni mai târziu, când un tehnician trebuie să urmărească o defecțiune sub presiunea timpului.
Relee de interfață: Conectarea ieșirilor PLC și a dispozitivelor de câmp
Un releu de interfață, uneori numit releu de cuplare, este plasat direct între o placă de ieșire PLC și cablajul de câmp. Sarcina sa este îngustă, dar critică: izolați controlerul electric, permiteți comutarea în siguranță a sarcinilor inductive, cum ar fi solenoizii mici, și oferă tehnicienilor un punct vizibil pentru a testa semnalele fără a deschide dulapul PLC în sine.
De ce releele de interfață contează în proiectarea panoului de control PLC
Fără un strat releu de interfață, fiecare schimbare sau defecțiune a dispozitivului de câmp are o cale electrică directă înapoi la cardul PLC. Cu el, aceeași defecțiune declanșează un releu înlocuibil în loc de un modul de controler scump. Această alegere unică de design este una dintre cele mai rentabile protecții din orice proiect de panou de control PLC.
- PLC trimite un semnal de ieșire de joasă tensiune către bobina releului de interfață.
- Contactul releului se închide sau se deschide, comutând circuitul de câmp.
- Starea dispozitivului de câmp se modifică fără nicio conexiune electrică directă la tranzistorul de ieșire PLC.
- În cazul în care cablul de câmp scurtează sau se supraîncărcă, contactul releului se uzează sau treapta de antrenare a bobinei absoarbe stresul, nu placa PLC.
Lista de verificare a designului panoului de control industrial
Verificarea încărcării
Confirmați că fiecare releu și contactor este evaluat peste curentul de pornire real al sarcinii sale, nu doar curentul de funcționare.
Potrivirea tensiunii bobinei
Verificați că tensiunea bobinei se potrivește cu transformatorul de control sau cu alimentarea de curent continuu care alimentează acea secțiune a panoului.
Contact Life Rating
Verificați ciclurile de viață mecanice și electrice față de frecvența de comutare estimată pentru aplicație.
Evaluare de mediu
Potriviți valorile nominale ale carcasei și componentelor la temperatura ambientală, praful și condițiile de vibrație de pe șantier.
Moduri obișnuite de defecțiune și sfaturi de întreținere
Defecțiunile legate de relee tind să se repete în toate industriile și majoritatea pot fi prevenite cu o rutină scurtă de întreținere.
- Contact pitting: cauzate de comutarea repetată a sarcinilor inductive fără o suprimare adecvată, ceea ce duce la rezistența de contact intermitentă.
- Slăbirea bornei prizei: vibrația în timp scoate bornele șuruburilor, producând căldură la punctul de conectare.
- Arsarea bobinei: adesea rezultatul alimentării continue dincolo de valoarea ciclului de lucru sau al unei surse de tensiune incorecte.
- Declanșare falsă: cuplarea zgomotului electric în cablurile de control care rulează paralel cu cablurile de mare putere fără separare.
O simplă verificare trimestrială a indicatoarelor LED releului, a cuplului terminalului și a curățeniei prizei detectează majoritatea acestor probleme înainte ca acestea să provoace o oprire neplanificată.
Întrebări frecvente
Î1: Când ar trebui folosit un releu în locul unui contactor?
Utilizați un releu pentru comutarea semnalelor de control, a circuitelor indicatoare sau a bobinelor mici sub aproximativ 10 amperi. Odată ce sarcina implică un motor sau orice dispozitiv care necesită protecție la suprasarcină, un contactor este alegerea corectă.
Î2: Ce suportă configurația de bază a releului cu 11 pini?
O bază cu 11 pini este proiectată pentru relee cu trei poli, oferind terminale comune, normal deschise și normal închise pentru fiecare pol, care se potrivește circuitelor logice industriale de uz general.
Î3: De ce să adăugați un releu de interfață dacă ieșirea PLC poate conduce direct sarcina?
Un releu de interfață izolează tranzistorul de ieșire a PLC-ului de defecțiunile cablajului de câmp, protejând o placă de controler scumpă, lăsând un releu cu cost redus să absoarbă stresul electric.
Î4: Cât de des ar trebui să fie inspectate releele montate pe șină DIN?
O verificare vizuală și terminală trimestrială este o bază rezonabilă, cu inspecții mai frecvente în medii cu vibrații ridicate sau cu frecvență de comutare ridicată.
Î5: Tipul prizei releului afectează fiabilitatea pe termen lung?
Da, mufele cu șuruburi mențin, în general, cuplul de conectare mai bine decât tipurile de tip push-in sub vibrații, ceea ce reduce șansa de defecțiuni intermitente pe durata de viață a panoului.
