Cum funcționează releele auto: ghid de diagnostic și selecție

Inside an releu auto : cum funcționează mecanismul de comutare

Un sistem electric al vehiculului alimentează rareori sarcini grele direct printr-un comutator. În schimb, un circuit de control de curent scăzut activează un electromagnet mic, care, la rândul său, închide o cale separată de curent ridicat. Acest dispozitiv este releul și există deoarece cablurile subțiri și întrerupătoarele mici nu pot transporta în siguranță curentul necesar pentru a porni un motor de pornire, pentru a acționa un ventilator de răcire sau pentru a aprinde un bec de far.

Fiecare releu standard conține patru părți funcționale: o bobină, o armătură, un set de contacte și un arc de retur. Când se aplică tensiune la bornele bobinei, bobina generează un câmp magnetic. Acest câmp trage armătura spre miezul bobinei, care închide fizic punctele de contact. Curentul trece apoi prin circuitul de curent mare, alimentând componenta conectată. Când tensiunea de control este îndepărtată, arcul trage armătura înapoi, deschizând contactele și tăind puterea.

Acest design oferă inginerilor o separare practică între logica de control și livrarea energiei. Un comutator de bord sau un modul de control al motorului trebuie să furnizeze doar o fracțiune de amperi bobinei, în timp ce contactele releului gestionează curentul de sarcină maximă, uneori depășind 30 sau 40 de amperi. The releu prin urmare, acționează ca un fel de amplificator de curent, permițând unui semnal mic să gestioneze în siguranță o sarcină electrică mult mai mare.

Punct cheie: Terminalele releului sunt de obicei numerotate 30, 85, 86 și 87 conform convenției auto obișnuite. Terminalul 30 se conectează la alimentarea bateriei, 85 și 86 sunt pinii de control al bobinei, iar 87 alimentează sarcina. Unele relee includ un terminal 87a pentru comutare normal închis.

De ce eșuează releele: simptome identificabile ale releului de pornire proaste

Defecțiunea releului este de obicei mecanică sau termică, mai degrabă decât bruscă. Arcul repetat la punctele de contact îngroșează treptat suprafața metalică, crescând rezistența și generând căldură. Înfășurările bobinei se pot degrada, de asemenea, din cauza vibrațiilor, a pătrunderii de umezeală sau a expunerii prelungite la temperaturile din compartimentul motorului, cauzând în cele din urmă un circuit deschis sau un contact intermitent.

O defecțiune a releului de pornire produce unele dintre cele mai vizibile simptome, deoarece rezultatul este imediat și evident: vehiculul fie pornește, fie nu pornește.

Un singur clic de sub bord sau din compartimentul motorului la rotirea cheii, fără manivelă de la motorul de pornire
Pornire intermitentă, în care vehiculul pornește normal la unele încercări și eșuează la altele
Tăcere completă fără clic și fără manivelă, sugerând o bobină deschisă sau o conexiune la pământ pierdută
Un releu care se simte considerabil de cald sau fierbinte la atingere după o utilizare ușoară
Accesorii legate de același releu, cum ar fi amorsarea pompei de combustibil, care se defectează în același timp cu demarorul

Simptom	Cauza probabilă	Remediere comună
Un singur clic, fără manivelă	Contacte uzate sau cu sâmburi	Înlocuiți releul
Pornire intermitentă	Terminal slăbit sau priză corodata	Curățați contactele, reinstalați releul
Fără clic, fără manivela	Bobina deschisă sau siguranța releului arsă	Testați rezistența bobinei, verificați siguranța
Releul se supraîncălzi	Evaluare supraîncărcată sau subdimensionată	Faceți upgrade pentru amperajul nominal corect

Deoarece mai multe probleme fără legătură pot imita aceste simptome, inclusiv un motor de pornire defect sau o baterie descărcată, merită să confirmați diagnosticul cu un test direct înainte de a înlocui orice piesă.

Cum să verificați un releu pe o mașină fără presupuneri

Testarea unui releu este o procedură scurtă pe care majoritatea proprietarilor o pot finaliza cu un multimetru și aproximativ zece minute. Scopul este de a confirma două lucruri separat: că bobina poate fi alimentată și că contactele se închid corect atunci când este.

Localizați releul în cutia de siguranțe și relee, de obicei identificate printr-o diagramă imprimată pe capacul cutiei sau în manualul de utilizare.
Scoateți releul și verificați bornele pentru coroziune, decolorare sau miros de ars, toate acestea indicând deteriorări existente.
Setați un multimetru în modul de rezistență și măsurați peste bornele bobinei, de obicei 85 și 86. O bobină sănătoasă citește de obicei între 50 și 120 ohmi, deși cifra exactă depinde de designul releului.
Aplicați tensiunea bateriei direct la bornele bobinei folosind fire jumper, respectând polaritatea corectă și ascultați un clic audibil pe măsură ce armătura se mișcă.
Cu bobina alimentată, măsurați continuitatea între bornele de sarcină, de obicei 30 și 87. Continuitatea confirmă că contactele se închid conform așteptărilor.
Reinstalați releul și retestați circuitul original pentru a confirma că reparația a rezolvat problema.

Dacă bobina nu prezintă nicio citire de rezistență sau o citire excesiv de mare dincolo de intervalul așteptat, înfășurarea este deschisă și releul trebuie înlocuit. Dacă bobina se alimentează corect, dar contactele nu prezintă continuitate, suprafețele de contact au eșuat și se aplică aceeași concluzie. Un releu care trece ambele teste nu este foarte probabil sursa problemei, redirecționând diagnosticul către cablaj, împământare sau componenta conectată în sine.

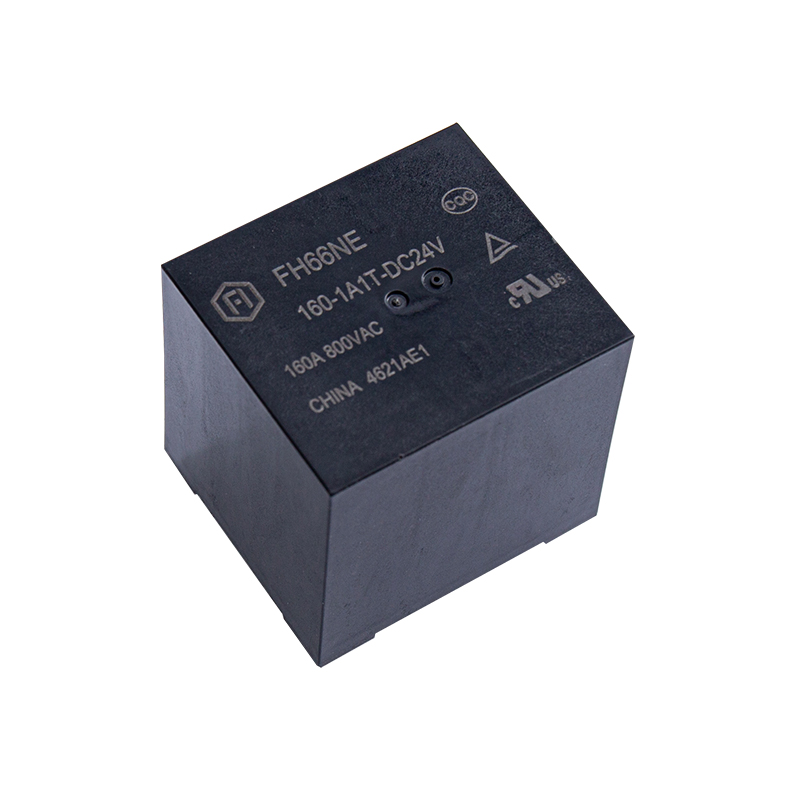

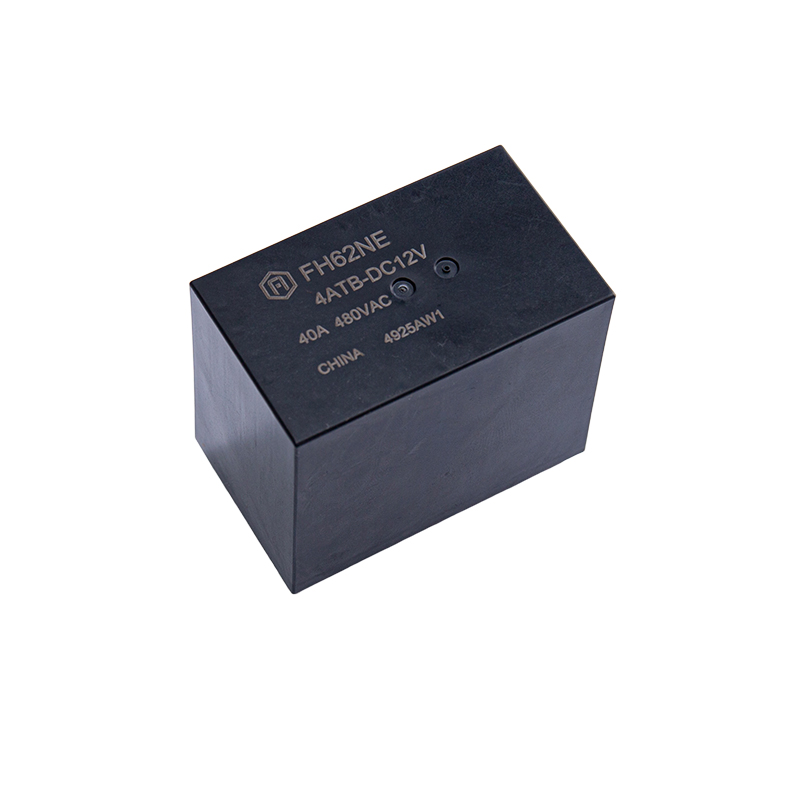

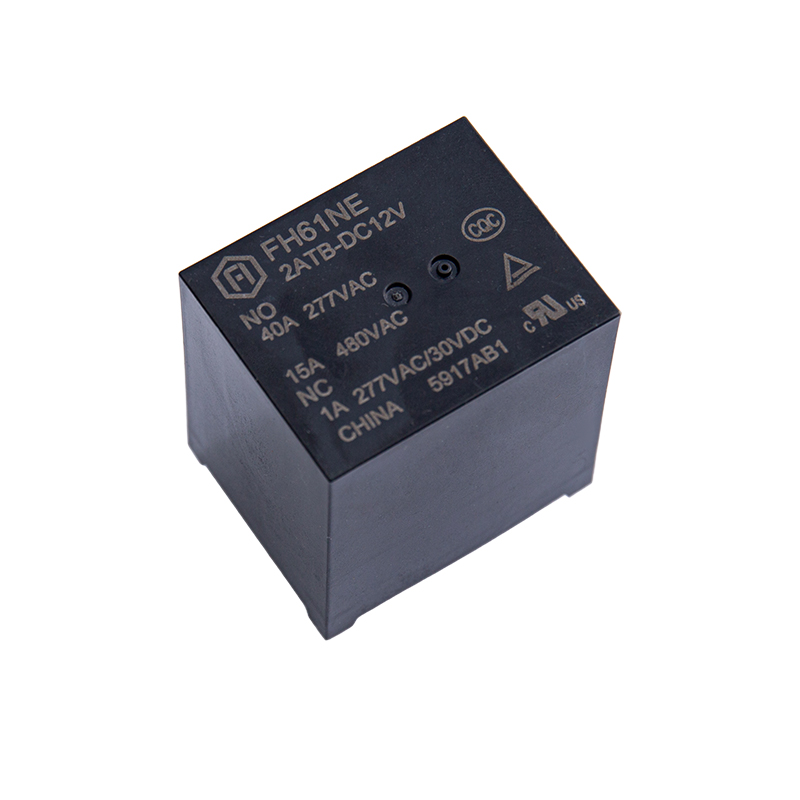

Selectarea unui releu de sarcină grea de 12 volți pentru circuite solicitante

Nu toate releele sunt construite pentru același ciclu de funcționare. Un releu care comută o lumină de cupolă consumă doar câteva sute de miliamperi, în timp ce unul care controlează un motor troliu, o bară de iluminat auxiliară sau un ventilator de răcire cu putere mare poate avea nevoie să gestioneze un curent continuu cu mult peste 30 de amperi. Alegerea unui releu de sarcină grea de 12 volți pentru aceste aplicații se reduce la potrivirea mai multor specificații la sarcina reală.

Caietul de sarcini	De ce contează
Evaluarea curentului continuu	Trebuie să depășească consumul în regim de echilibru al sarcinii conectate, nu doar vârful
Toleranță la apariție	Motoarele și compresoarele provoacă o scurtă creștere cu mult peste curentul nominal la pornire
Material de contact	Contactele din aliaj de argint rezistă mai bine la zâmburi în cazul ciclurilor repetate de curent ridicat
Bobina voltage tolerance	Ar trebui să închidă în mod fiabil contactele din gama de tensiune a vehiculului în timpul pornirii
Etanșarea carcasei	Locurile de montare ale compartimentului motorului sau sub caroserie expun releul la umezeală și praf

Subdimensionarea unui releu pentru un circuit solicitant este una dintre cele mai frecvente cauze ale defecțiunii premature. Un releu evaluat pentru 20 de amperi plasat la o sarcină de 30 de amperi va funcționa fierbinte la fiecare ciclu, accelerând uzura contactului mult mai repede decât ar sugera durata de viață a acestuia. Când aveți îndoieli, selectarea unui releu evaluat semnificativ peste sarcina calculată, mai degrabă decât exact la aceasta, oferă o marjă utilă împotriva curentului de pornire și a degradării pe termen lung.

Coordonarea siguranțelor releului și proiectarea protecției circuitului

Un releu controlează fluxul de curent, dar nu îl limitează. Această responsabilitate revine siguranței releului plasate în serie cu circuitul de sarcină. Coordonarea corectă între cele două componente este ceea ce împiedică o defecțiune de cablare să devină un pericol de incendiu, mai degrabă decât o simplă siguranță arsă.

Valoarea siguranței ar trebui să fie sub capacitatea de transport de curent sigură a firului, dar peste sarcina normală așteptată, inclusiv vârfuri scurte de aprindere. Dacă siguranța nominală este prea mică, aceasta se va declanșa neplăcută în timpul funcționării normale. Dacă este prea mare, nu reușește să protejeze cablajul în timpul unui scurtcircuit, permițând să se acumuleze căldură excesivă înainte de deschiderea circuitului.

Ghid practic: Multe kituri de relee aftermarket împerechează un releu de sarcină grea de 12 volți cu o siguranță evaluată la aproximativ 80 la sută din valoarea nominală maximă continuă a releului, lăsând spațiu liber pentru comutarea tranzitorii, protejând în același timp cablajul folosit în aval.

De asemenea, merită să confirmați că siguranța este poziționată pe partea corectă a releului. Plasarea acestuia între baterie și borna 30 protejează întreaga cale de curent ridicat, inclusiv releul în sine, în timp ce plasarea acestuia numai după ce borna 87 lasă neprotejată cablajul dintre baterie și releu.

Aplicații releu ventilator de răcire și releu faruri în vehiculele moderne

Două dintre cele mai comune aplicații de releu pe orice vehicul sunt releul ventilatorului de răcire și releele farurilor și ambele ilustrează priorități diferite de proiectare.

Un releu al ventilatorului de răcire funcționează de obicei într-un ciclu de funcționare legat de temperatura lichidului de răcire, pornind și oprindu-se pe măsură ce modulul de control al motorului sau un comutator termostatic solicită fluxul de aer. Deoarece motoarele ventilatoarelor prezintă un curent de pornire substanțial atunci când pornesc din repaus, releul selectat pentru acest circuit are nevoie de contacte cu mult peste absorbția în starea staționară a ventilatorului. Ciclul repetat de pornire și oprire de-a lungul duratei de viață a vehiculului face, de asemenea, durabilitatea contactului o prioritate față de aproape orice altă specificație.

Releele farurilor servesc unui alt scop. În loc să meargă frecvent cu bicicleta, acestea rămân de obicei închise pentru perioade lungi de timp în timpul unei singure călătorii, uneori ore în șir. Aici, fiabilitatea bobinei și rezistența de contact stabilă în condiții de curent susținut contează mai mult decât durabilitatea numărului de cicluri. Dirijarea farurilor printr-un circuit de releu dedicat, mai degrabă decât direct prin comutatorul farurilor, reduce, de asemenea, căderea de tensiune între contactele comutatorului, ceea ce poate îmbunătăți considerabil luminozitatea farurilor în comparație cu o cale de cablare nereleută.

Aplicație	Model de datorie	Prioritate de proiectare primară
Releul ventilatorului de racire	Ciclism frecvent on-off	Durabilitatea contactului la comutare repetată
Relee faruri	Închidere lungă, continuă	Bobina stabilă și rezistență scăzută la contact în timp

Tipuri de relee dintr-o privire: un tabel de comparație

Terminologia releului poate fi confuză, deoarece mai multe configurații împărtășesc cazuri de utilizare suprapuse. Tabelul de mai jos rezumă cele mai comune tipuri găsite în cablarea auto.

Tip	Configurare	Utilizare tipică
SPST	Un singur stâlp, o singură aruncare	Circuite simple on-off, cum ar fi ventilatoare sau claxone
SPDT	Un singur stâlp, dublă aruncare	Circuite care necesită o cale de rezervă normal închisă
DPDT	Stâlp dublu, aruncare dublă	Inversarea polarității, cum ar fi controlul direcției motorului
Blocare	Menține starea fără putere continuă a bobinei	Aplicații cu curent de așteptare scăzut
în stare solidă	Fără contacte în mișcare	Circuite cu ciclu mare care necesită comutare silențioasă, fără uzură

Pentru majoritatea cablajului vehiculelor de pasageri, releele standard SPST sau SPDT acoperă marea majoritate a aplicațiilor, în timp ce configurațiile specializate tind să apară în instalațiile de accesorii de ultimă generație sau în sistemele electrice ale vehiculelor industriale, unde durata ciclului și cerințele de curent sunt mai extreme.

Întrebări frecvente

Î1: Cum știu dacă un releu este rău fără multimetru?

Schimbarea acestuia cu un releu identic cu același amperaj nominal dintr-un circuit mai puțin critic, cum ar fi claxonul sau releul de aer condiționat, este un test pe teren fiabil. Dacă simptomul se mișcă cu releul, acesta confirmă defecțiunea.

Î2: Un releu defect poate deteriora alte componente?

Da. Un releu blocat închis poate menține curentul să circule într-o componentă în mod continuu, ceea ce duce la supraîncălzire sau uzură prematură, în timp ce un releu cu rezistență internă ridicată poate înfometarea motorului de tensiunea de care are nevoie pentru a funcționa corect.

Î3: De ce releul meu face clic, dar componenta încă nu funcționează?

Un clic audibil confirmă funcționarea bobinei și armăturii, dar nu confirmă că contactele funcționează corect. Contactele scăpate sau arse pot face clic normal în timp ce încă nu reușesc să treacă suficient curent.

Î4: Toate releele auto sunt interschimbabile?

Doar dacă se potrivesc în ceea ce privește tensiunea bobinei, configurația pinului și curentul nominal. Încadrarea fizică în aceeași priză nu garantează compatibilitatea electrică, în special pentru aplicații grele.

Î5: Cât durează de obicei releele auto?

Durata de viață depinde în mare măsură de frecvența ciclului și de sarcină. Un releu ușor utilizat poate dura întreaga viață a vehiculului, în timp ce unul pe un circuit cu ciclu mare, cum ar fi un ventilator de răcire, poate necesita înlocuire cu mult înaintea altor componente electrice.
