Releu de putere W12T 40A | Releu PCB pentru sisteme de încărcare și fotovoltaice EV

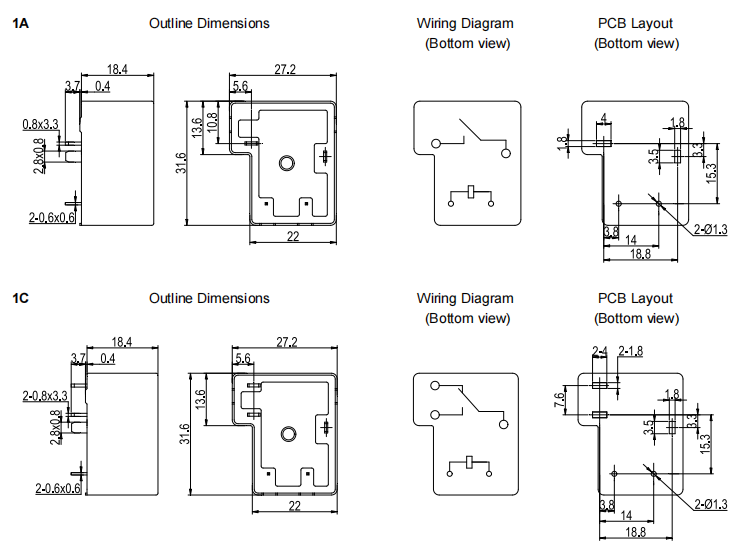

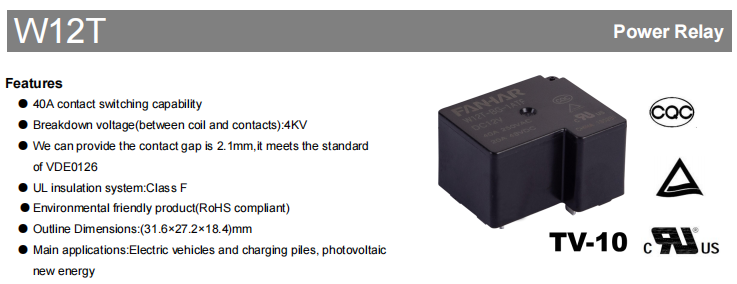

W12T este un releu de putere de 40A lansat de FANHAR Electronics, conceput pentru aplicații de control al puterii de mare putere, cum ar fi vehicule electrice, pile de încărcare și sisteme de energie regenerabilă fotovoltaică (PV). Releul are o capacitate de comutare a contactelor de 40 A, o tensiune dielectrică de rezistență maximă de 4000 VAC între bobină și contacte și un spațiu de contact opțional de ≥2,1 mm. În timp ce asigură performanța de comutare la sarcină mare, îndeplinește și cerințele de izolație electrică și siguranță în echipamentele energetice noi. Cu un design compact de montare pe PCB, W12T măsoară doar 31,6 × 27,2 × 18,4 mm și este disponibil într-o gamă largă de opțiuni de tensiune a bobinei pentru a se potrivi diferitelor nevoi de proiectare a echipamentelor. Este utilizat pe scară largă în noile sisteme de control al energiei.

1. Caracteristicile produsului

Capacitate de comutare la curent ridicat de 40 A

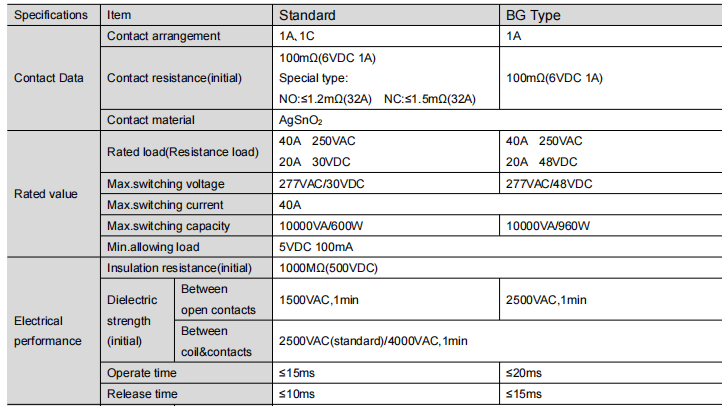

W12T are o sarcină de control nominală de 40A 250VAC. Tipul standard acceptă sarcini de 20A 30VDC DC, în timp ce tipul BG acceptă sarcini de 20A 48VDC DC. Capacitatea maximă de comutare ajunge la 10000VA, îndeplinind cerințele de control al puterii ale echipamentelor de mare putere.

Performanță ridicată de izolare pentru o siguranță sporită a sistemului
Pentru a răspunde cerințelor de izolare ale echipamentelor energetice noi, W12T oferă o izolare electrică excelentă:

Tensiune maximă de rezistență dielectrică între bobină și contacte: 4000VAC

Tensiune de rezistență dielectrică între contacte (tip BG): 2500VAC

Rezistența inițială de izolație: 1000MΩ (la 500VDC)

Performanța superioară a izolației contribuie la îmbunătățirea siguranței și fiabilității operaționale.

Distanță de contact opțională ≥2,1 mm
Tipul W12T BG oferă un spațiu de contact de ≥2,1 mm, respectând standardul fotovoltaic european VDE0126. Acest lucru satisface cererea de distanțe mai mari de izolare a contactelor în anumite aplicații ale sistemelor fotovoltaice.

Material de contact de înaltă calitate
W12T seria folosește AgSnO₂ (oxid de argint-staniu) ca material de contact. AgSnO₂ prezintă o rezistență excelentă la eroziunea arcului, o rezistență scăzută și stabilă la contact, o conductivitate termică bună și o performanță remarcabilă anti-sudare. Reduce eficient arcul și prelungește durata de viață a releului.

2. Parametri de performanță

Gamă largă de opțiuni pentru tensiunea bobinei
Pentru a se adapta diverselor modele de sisteme de control, W12T este disponibil în mai multe tensiuni de bobină, inclusiv:
[Consultați tabelul cu specificațiile bobinei din fișa de date originală]

Putere nominală a bobinei de tip standard: 900 mW

Putere nominală a bobinei de tip BG: 1400mW

Performanță mecanică și electrică stabilă și de încredere
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

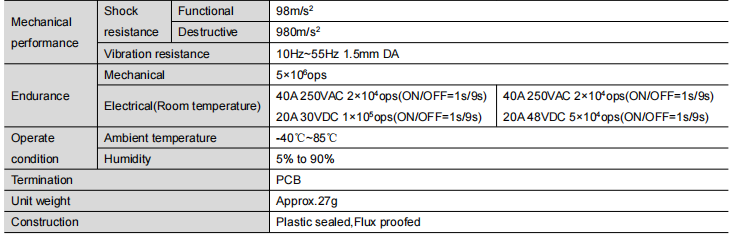

Durata de viata mecanica: 5 milioane de operatii

Durata de viata electrica:

40A 250VAC: 20.000 de operațiuni

20A 30VDC (tip standard): 100.000 operațiuni

20A 48VDC (tip BG): 50.000 operațiuni

Timp de operare (tip standard): ≤15ms

Timp de eliberare (tip standard): ≤10ms

Interval de temperatură de funcționare: -40°C până la 85°C , potrivit pentru diverse aplicații industriale și noi pentru echipamente energetice.

Aprobari multiple de siguranta

W12T has obtained several domestic and international product certifications, including: UL / cUL， TÜV, CQC

Aceste certificări acoperă aplicații de sarcină de 40 A AC și 20 A DC, susținând utilizarea produselor pe diferite piețe.

3. Domenii tipice de aplicare

Conform fișei tehnice a produsului, W12T este utilizat în principal în:

Vehicule electrice (EV)

Pile de încărcare a vehiculelor cu energie nouă

Echipamente de energie regenerabilă fotovoltaică (PV).

Capacitatea sa ridicată de comutare a curentului și performanța de izolație îndeplinesc cerințele de control al puterii din aplicațiile de mai sus.

4. De ce să alegeți releul de putere W12T?

Fiind un releu de putere de 40A conceput pentru noul sector energetic, W12T combină capacitatea mare de încărcare, performanța de izolație și fiabilitatea. Avantajele cheie includ:

Capacitate de comutare a sarcinii 40A AC

Tensiune de rezistență dielectrică de până la 4000 VAC între bobină și contacte

Distanță opțională de contact ≥2,1 mm, conform standardului VDE0126 PV

Gamă largă de tensiuni de bobină de la 5V la 110VDC

Sistem de izolare UL clasa F

Interval de temperatură de funcționare -40°C până la 85°C

Certificat de UL, TÜV, CQC etc.

Potrivit pentru vehicule electrice, pile de încărcare, fotovoltaice și alte aplicații noi de energie

5. Rezumat

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
