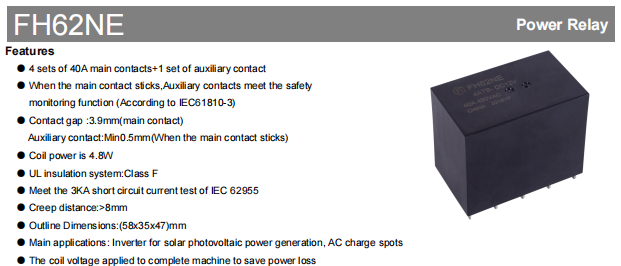

Întrucât sistemele fotovoltaice, stațiile de încărcare pentru vehicule electrice și echipamentele de control industrial impun cerințe din ce în ce mai mari privind siguranța electrică și eficiența energetică, relee trebuie să ofere nu numai performanțe de comutare fiabile, ci și monitorizare a siguranței, funcționare cu putere redusă și stabilitate pe termen lung. Seria FH62NE nou releu de energie de la Fanhar Electronics combină capacitatea mare de încărcare, monitorizarea inteligentă a siguranței, funcționarea cu economisire a energiei și designul cu durată lungă de viață într-o singură soluție, oferind o soluție de comutare de putere foarte fiabilă pentru aplicații cu cerințe stricte pentru performanța electrică, siguranța sistemului și adaptabilitatea la mediu.

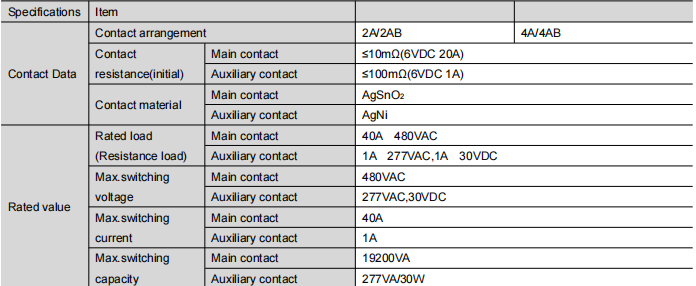

The FH62NE dispune de 4 seturi de contacte principale de 40 A și 1 contact auxiliar:
Contacte principale : 4 contacte de formă A (4A/4AB) deschise în mod normal, folosind material AgSnO₂ (oxid de staniu de argint), evaluat la 40A @ 480VAC (rezistiv), capacitate maximă de comutare 19.200 VA, rezistență inițială de contact ≤10 mΩ.
Contact auxiliar : 1 contact normal închis de Forma B, folosind material AgNi (nichel argintiu), evaluat la 1A @ 277VAC / 30VDC.
Funcția de siguranță de bază : În cazul sudării contactului principal din cauza unei defecțiuni, contactul auxiliar se poate deschide în mod fiabil cu un spațiu minim de ≥0,5 mm, trimițând un semnal de defecțiune către sistemul de control pentru monitorizarea siguranței în timp real a circuitului principal. Acesta este în conformitate cu standardul de siguranță IEC 61810-3. Intervalul de contact principal este de 3,9 mm, asigurând siguranța izolației de înaltă tensiune.
Noile echipamente energetice funcționează sub tensiune înaltă pentru perioade îndelungate, solicitând performanțe excelente de izolație. FH62NE adoptă un sistem de izolație de clasă F (155°C) cu o distanță de scurgere de >8 mm, prevenind eficient defecțiunile și scurgerile de înaltă tensiune.

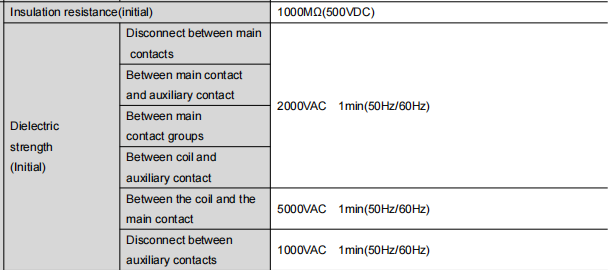

Capacitate de rezistență dielectrică:
Tensiune de supratensiune: Releul rezistă la supratensiune de 10 kV (1,2/50 µs) între bobină și contacte. Rezistența inițială de izolație este de 1000 MΩ la 500 VDC.
FH62NE folosește un design de bobină de putere redusă, cu o putere nominală de operare de numai 4,8 W. După acțiunea de comutare, starea poate fi menținută prin aplicarea unei tensiuni de susținere de până la 40%–100% din tensiunea nominală (la 25°C) sau 50%–60% (la 85°C), reducând semnificativ consumul de energie pe termen lung și acumularea de căldură.

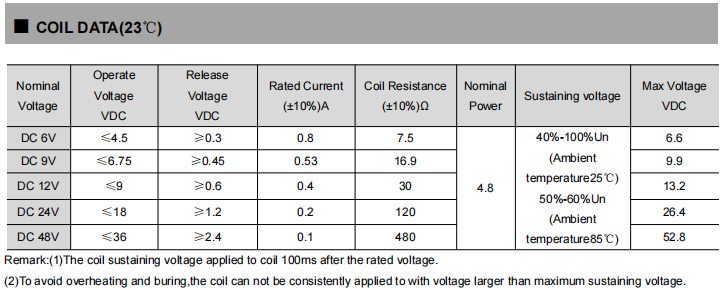

Specificații bobine (la 23°C):
Timp de operare: ≤40 ms; Timp de eliberare: ≤20 ms.
FH62NE are o construcție complet etanșă, rezistentă la praf și stropire, funcționând fiabil într-un interval de temperatură de la -40°C la 85°C și un interval de umiditate de la 5% la 85% RH, făcându-l potrivit pentru diverse climate și medii industriale dure.
Evaluări de rezistență:
Rezistenta la vibratii si socuri:

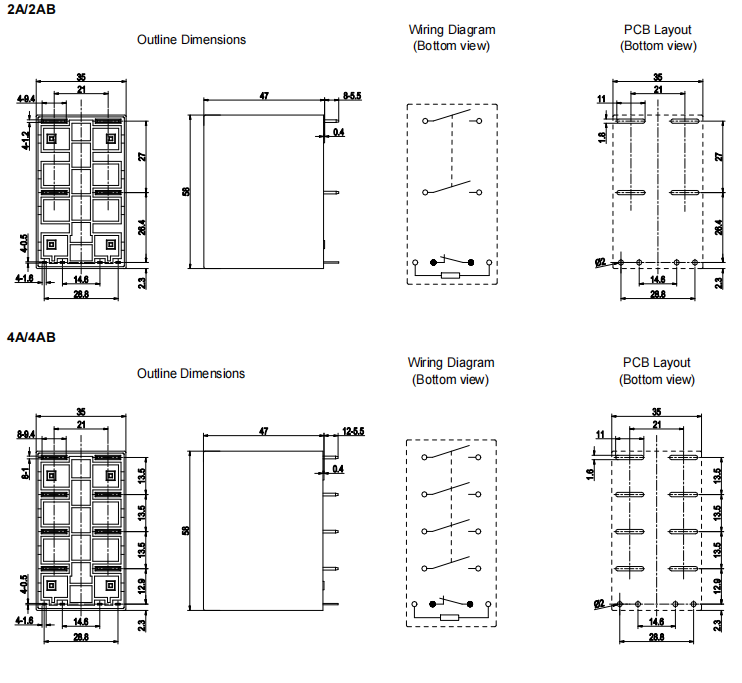

FH62NE măsoară 58 mm × 35 mm × 47 mm (L × L × H) și cântărește aproximativ 200 g, ceea ce îl face ușor de integrat în carcasele cu spațiu limitat.
Recomandări de montare și lipire:
Montare: Se recomandă montarea PCB
Temperatura de lipit: 260°C ± 5°C
Timp de lipit: 3 – 5 secunde
Toleranța dimensiunii de montare (dacă nu este menționat): ±0,1 mm
Cu capacitatea sa mare de transport de curent, monitorizarea independentă a siguranței și designul dovedit, FH62NE este utilizat pe scară largă în:
Invertoare solare fotovoltaice : Pentru comutarea sarcinii și izolarea pe partea de intrare DC sau de ieșire AC. Rezistenta la înaltă tensiune, capacitatea mare de curent și imunitate la supratensiune gestionează eficient fluctuațiile de tensiune și tranzitorii de comutare comune în sistemele fotovoltaice.
Stații de încărcare AC EV : Fiind componenta centrală de comutare în circuitele de control al încărcării, contactele principale transportă în siguranță curentul de încărcare, în timp ce contactul auxiliar oferă un strat suplimentar de protecție de siguranță.
Sisteme critice pentru siguranță care necesită feedback de stare : Contactul auxiliar furnizează informații de diagnosticare despre starea contactului principal, satisfacând nevoile aplicațiilor cu cerințe stricte de siguranță.
Contactele principale sunt evaluate la 40A @ 480VAC (sarcină rezistivă) cu o capacitate maximă de comutare de 19.200 VA, folosind material de contact AgSnO₂ și rezistența inițială de contact ≤10 mΩ.
Contactul auxiliar este 1 Forma B (normal închis), nominal la 1A @ 277VAC / 30VDC. Funcția sa de bază este monitorizarea siguranței: în cazul sudării contactului principal, contactul auxiliar se deschide în mod fiabil (distanță minimă ≥0,5 mm) și trimite un semnal de defecțiune, în conformitate cu IEC 61810-3.
Puterea nominală de operare este de 4,8 W. După funcționare, se poate aplica o tensiune de susținere de până la 40%–100% (25°C) sau 50%–60% (85°C) din tensiunea nominală pentru a reduce considerabil consumul de energie.
Sub sarcină rezistivă 40A/480VAC (ON/OFF = 1s/9s), durata de viață electrică este de 30.000 de operații.
Puterea nominală de operare este de 4,8 W. După funcționare, se poate aplica o tensiune de susținere de până la 40%–100% (25°C) sau 50%–60% (85°C) din tensiunea nominală pentru a reduce considerabil consumul de energie.
Dacă aveți întrebări, vă rugăm să completați formularul de contact din partea de jos a paginii și să ne contactați.
