Aplicarea și dezvoltarea viitoare a releelor în rețele inteligente

Transformarea globală a energiei avansează într-un ritm fără precedent. Potrivit Agenției Internaționale pentru Energie (IEA), energie regenerabilă Se preconizează că sursele de energie electrică vor reprezenta aproape 40% din producția globală de energie electrică până în 2030, în timp ce numărul de vehicule electrice de pe drum este estimat să depășească 200 de milioane. Această tendință impune cerințe extrem de mari pentru flexibilitatea, fiabilitatea și interactivitatea rețelelor electrice. Rețeaua inteligentă a apărut ca un răspuns - integrând detectarea avansată, comunicarea, controlul și cloud computing în rețelele de energie tradiționale, dotând rețelei cu capabilități de „auto-percepție, auto-decizie și auto-restaurare”.

Within the vast architecture of the smart grid, relee , deși de dimensiuni reduse, servesc atât ca „prima linie de apărare” cât și ca „terminal de execuție” pentru o funcționare sigură, stabilă și eficientă a sistemului. Aceștia își asumă responsabilități multiple, de la izolarea defecțiunilor și comutarea sarcinii până la protecția echipamentelor și dispecerizarea energiei. Acest articol pleacă de la principiile de bază, revizuiește sistematic scenariile de aplicare de bază ale releelor în rețele inteligente , analizează îmbunătățirile tangibile ale performanței rețelei și privesc viitoarele căi de evoluție a tehnologiei. În cele din urmă, este oferită o listă de întrebări frecvente (FQA) pentru referință rapidă.

Bazele releului: de la electromagnet la terminal inteligent

Operating Principle and Classification

A relay is an automatic electrical switch. Principiul său de bază de funcționare este: atunci când cantitatea de intrare (cum ar fi tensiunea, curentul, temperatura, timpul etc.) atinge un prag stabilit, un electromagnet sau un circuit electronic conduce contactele să acționeze, controlând astfel pornirea/oprirea unui circuit de mare putere. După traseele tehnice, releele pot fi clasificate după cum urmează:

Traditional Roles in Power Systems

Funcția de control : Folosește semnale de curent mic pentru a conduce sarcini de curent ridicat, permițând pornirea/oprirea de la distanță.

Funcția de protecție : Detectează supracurent, supratensiune, subtensiune, scurtcircuite și alte anomalii, deconectând rapid circuitele defecte.

Transmiterea semnalului : Transformă starea echipamentului (închis/deschis, alarmă) în semnale de contact uscat pentru sistemele de monitorizare.

Five Core Applications of Relays in Smart Grids

Smart Substations and Primary Equipment Control

Rețelele inteligente sunt construite pe substații digitale, utilizând în mod extensiv transformatoare electronice de instrumente și echipamente primare inteligente (de exemplu, întrerupătoare inteligente, întrerupătoare de deconectare). Releele acționează ca dispozitive de comandă, primind GOOSE (Obiect genericOrientat Substation Event) comenzi de la fuziunea unităților sau a dispozitivelor de protecție și control, completând operațiunile de comutare în milisecunde.

Caz în chestiune : După o renovare a substației inteligente de 220 kV în China, înlocuirea releelor electromagnetice tradiționale cu grupuri de relee inteligente a redus timpul mediu de funcționare de la 80 ms la 15 ms, îmbunătățind viteza de eliminare a defecțiunilor sistemului cu aproximativ 80%.

Grid Fault SelfVindecare și reconfigurare rapidă

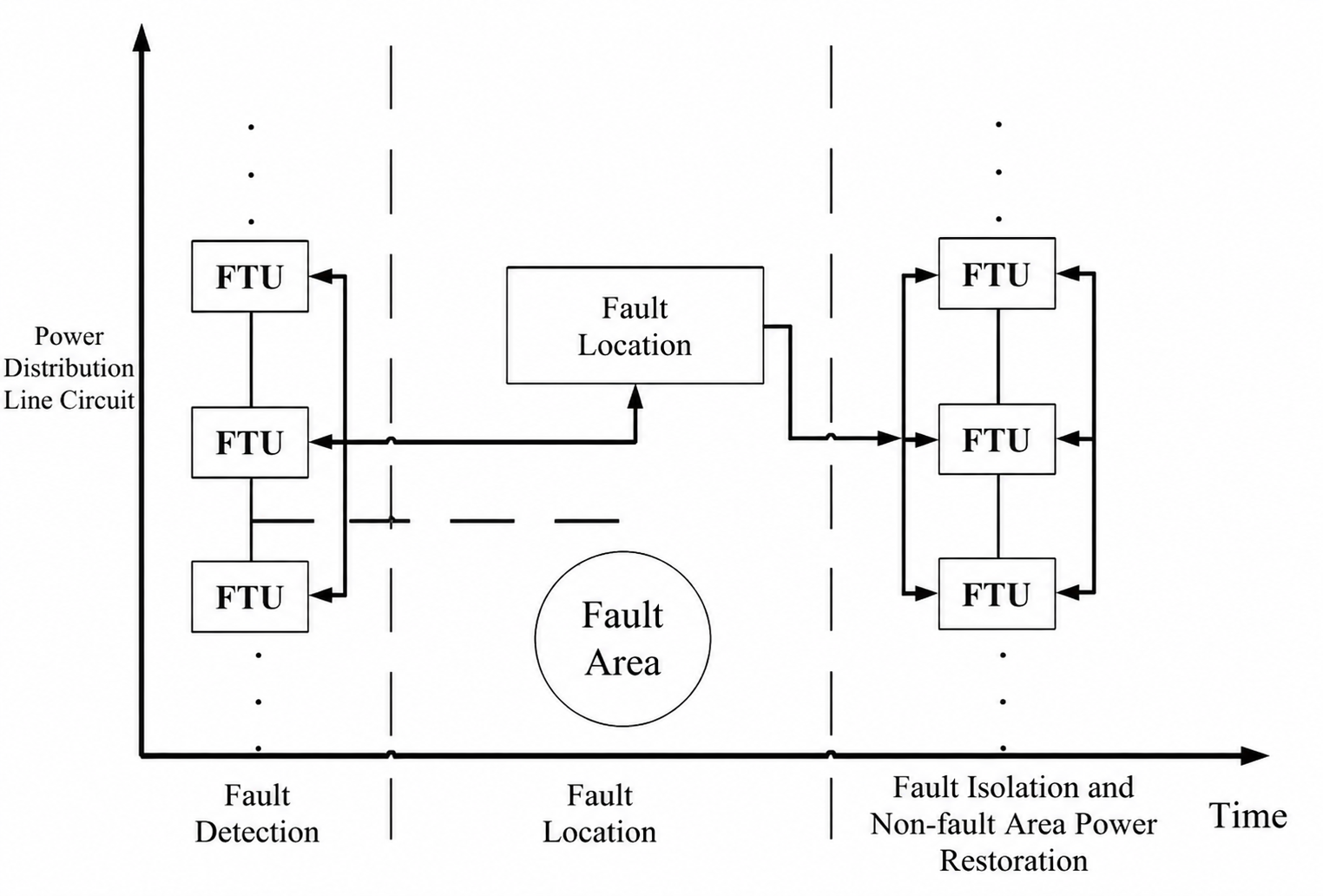

Capacitatea de „auto-vindecare” a rețelelor inteligente se bazează pe un proces în buclă închisă: detectarea defecțiunilor → locație → izolare → restaurare. Relays play a dual role in this process:

Izolarea defecțiunilor: Când apare un scurtcircuit pe o linie, releele acționează instantaneu pentru a separa secțiunea defectă de rețeaua principală.

Reconfigurare automată: Prin logica de automatizare a alimentatorului (FA), releele coordonează întrerupătoarele adiacente pentru a transfera secțiunile nedefectuoase către sursele de alimentare de rezervă, comprimând timpul de restaurare de la ore la minute sau chiar secunde.

Control precis al sarcinii și răspuns la cerere

În perioadele de echilibru strâns între cerere și alimentare, rețelele inteligente folosesc mecanisme de răspuns la cerere (DR) pentru a regla sarcinile la nivelul clienților. Relays are no longer just “hard switches”; ele funcționează împreună cu platformele de agregare a încărcăturii:

Răspunsul prețului la timpul de utilizare: Pe baza semnalelor de preț, releele se deconectează sau ajustează automat nonsarcini critice (de exemplu, aparate de aer condiționat, încărcătoare EV).

Reducerea sarcinii de urgență: Când frecvența scade, releele deconectează secvențial sarcinile întreruptibile în funcție de prioritate, prevenind întreruperile pe scară largă.

Potrivit statisticilor Departamentului Energetic al SUA, clădirile comerciale care utilizează relee inteligente pentru răspunsul la cerere pot reduce sarcinile de vârf de vară cu 15%-25%, cu impact minim asupra confortului ocupanților.

Conexiune prietenoasă la rețea a resurselor energetice distribuite (DER)

Integrarea pe scară largă a energiei fotovoltaice (PV), a energiei eoliene, a stocării energiei și a vehiculelor electrice transformă rețelele de distribuție din sisteme „radiale unidirecționale” în sisteme „interactive bidirecționale”. Sarcinile cheie ale releelor la punctele de interconectare DER includ:

Detectare activă anti-insulare : Când tensiunea de rețea este pierdută, releele deconectează rapid generatoarele distribuite pentru a preveni funcționarea cu insulă care ar putea pune în pericol personalul de întreținere.

Controlul netezirii puterii : În funcție de condițiile meteorologice, releele comută în mod dinamic dispozitivele de stocare a energiei sau ajustează ieșirile invertorului pentru a atenua fluctuațiile de putere.

Multi-source coordination : În microrețele, releele servesc drept „comutatoare de intrare” pentru a expedia diferite surse de energie în funcție de prioritățile economice sau de mediu

Managementul sănătății ciclului de viață complet al echipamentelor

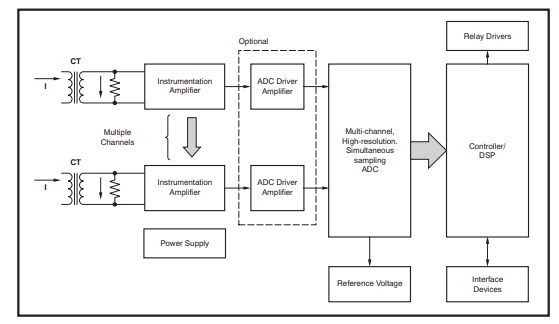

Releele inteligente moderne încorporează senzori de temperatură, tensiune și curent încorporați și acceptă protocolul de comunicare IEC 61850. Aceștia pot încărca date de stare, cum ar fi numărul de operațiuni, uzura contactelor și timpul de funcționare. Platformele de întreținere, combinate cu modelele de învățare automată, prezic durata de viață utilă rămasă a releelor, permițând întreținerea bazată pe condiții mai degrabă decât întreținerea programată, reducând costurile de operare și întreținere cu aproximativ 30%-40%.

Îmbunătățirea valorii tridimensionale a releelor în rețelele inteligente

Tendințe viitoare de dezvoltare: de la actuator la „nodul de decizie de margine”

Intelligence and AI Integration

Următoarea generație de relee va integra cipuri AI de vârf, permițând recunoașterea locală a caracteristicilor formei de undă pentru a distinge între „defecțiuni tranzitorii induse de fulgere” și „scurtcircuite permanente” și va selecta în mod autonom strategiile de reînchidere - evitând impacturile secundare asupra sistemului de la reînchiderea oarbă. Este de așteptat ca releele inteligente cu auto-învățare să intre în proiecte pilot în jurul anului 2028.

Software-Defined and Virtualization

Odată cu apariția conceptului de sistem de alimentare definit de software, logica de protecție a releului nu va mai fi codificată ca parametri hardware fix, ci va fi încărcată la cerere prin aplicații bazate pe cloud. De exemplu, același hardware poate rula o strategie „PV anti-reverse-power” în timpul zilei și poate trece la o strategie de „încărcare/descărcare de stocare a energiei” noaptea, obținând „un dispozitiv, mai multe utilizări”.

Funcționare de înaltă frecvență și largSemiconductori bandgap

Maturarea dispozitivelor cu carbură de siliciu (SiC) și nitrură de galiu (GaN) împinge solidulrelee de stare către comutarea de înaltă frecvență la nivel de MHz. Acest lucru va reduce volumul releelor utilizate în transformatoarele electronice de putere (PET) și rețelele de distribuție DC de medie tensiune (MVDC) cu mai mult de 50%, reducând în același timp pierderile la unul.treimea soluţiilor convenţionale.

Operare și întreținere digitală Twin-Driven

În viitor, fiecare releu va avea o „oglindă virtuală” într-o platformă digitală dublă, reflectând stările sale electrice, termice și mecanice în timp real. Prin simulare, modurile potențiale de defecțiune pot fi prezise cu săptămâni în avans, permițând înlocuirea în fereastra de timp optimă - realizând cu adevărat „zero timp neplanificat”.

Concluzie

Ca o componentă „mică, dar critică” a rețelelor inteligente, releele au evoluat de la simple comutatoare electromecanice la terminale inteligente multifuncționale care integrează detectarea, comunicarea, controlul și calculul. Ele joacă un rol de neînlocuit în îmbunătățirea eficienței utilizării energiei, sporirea fiabilității aprovizionării și asigurarea siguranței sistemului. Confruntându-se cu rețelele viitoare cu penetrare mare a surselor regenerabile, conținut electronic de mare putere și digitalizare ridicată, releele vor continua să evolueze spre a fi mai inteligente, mai rapide, mai flexibile și mai fiabile. Inovația tehnologică, împreună cu eforturile de standardizare, vor conduce în comun industria releelor ​​să ofere un suport solid pentru obiectivele globale de neutralitate a carbonului.
