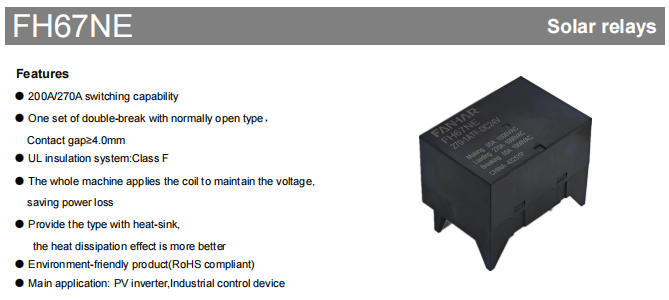

Prezentare generală a produsului
The FH67NE este un de înaltă performanță, de mare putere nou releu de energie dezvoltat de Zhejiang Fanhar Electronics (FANHAR) pentru energie fotovoltaică nouă și aplicații industriale de mare sarcină. Este disponibil în două opțiuni de comutare a contactelor – 200A și 270A – cu un singur set de contacte cu întrerupere dublă, în mod normal deschise, cu un spațiu de contact de 4,0 mm sau mai mare. Folosind AgSnO₂ ca material de contact, releul poate comuta până la 220A (versiunea 200A) sau 275A (versiunea 270A) la 1000VAC, cu capacități maxime de comutare de 220.000VA și, respectiv, 275.000VA. Cu performanțe electrice remarcabile, design riguros de siguranță și certificări internaționale cuprinzătoare, FH67NE a devenit o componentă de bază de comutare în aplicații solicitante, cum ar fi invertoarele fotovoltaice, sistemele de stocare a energiei și echipamentele de control industrial.
Pe măsură ce capacitatea instalată PV globală continuă să crească și industria de stocare a energiei se extinde rapid, noile sisteme energetice impun cerințe din ce în ce mai stricte asupra releelor în ceea ce privește capacitatea de transport de curent ridicat, marjele de siguranță de înaltă tensiune și fiabilitatea pe termen lung. FH67NE este tocmai noul produs fanhar de relee energetice dezvoltat ca răspuns la această tendință din industrie, abordând în mod eficient nevoia urgentă a pieței de relee de mare putere, siguranță ridicată și consum redus de energie.
Ghid de selecție: comparație dintre versiunile 200A și 270A
Seria FH67NE oferă două valori nominale de curent – 200A și 270A – cu diferența de bază în designul structurii terminale principale, permițând inginerilor să aleagă în mod flexibil pe baza cerințelor reale de sarcină:
| Parametru | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Curent nominal (de purtare) | 200A | 270A |
| Max. Curent de comutare | 220A | 275A |
| Max. Capacitatea de comutare | 220.000 VA | 275.000 VA |

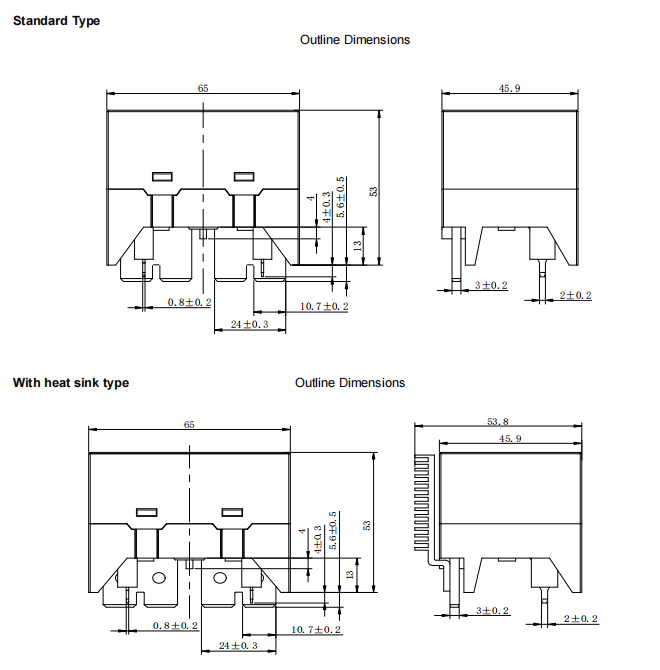

Ambele versiuni sunt identice ca spațiu de contact (≥4,0 mm), clasa de izolație (Clasa F), parametrii bobinei și dimensiunile totale. Selecția ar trebui să se bazeze în primul rând pe curentul de sarcină real și pe cerințele de capacitate de comutare ale sistemului.
Avantajele tehnice de bază
Structură cu dublă rupere pentru siguranță la tensiune înaltă
Produsul are un singur set de configurație de contact cu întrerupere dublă, în mod normal deschisă, cu un spațiu de contact ≥4,0 mm. Designul cu întrerupere dublă creează două arcuri de întrerupere a seriei în timpul deconectării, îmbunătățind eficient capacitatea de stingere a arcului. Combinat cu spațiul mare de contact de peste 4,0 mm, îmbunătățește semnificativ performanța de izolare electrică în condiții de înaltă tensiune, asigurând deconectarea în siguranță la 1000 VAC.
Sistem de izolație clasa F pentru temperatură ridicată și durată lungă de viață
Sistemul de izolație UL îndeplinește cerințele Clasei F, permițând materialelor izolatoare să reziste la temperaturi de funcționare continuă de 155°C. Împreună cu o gamă largă de temperaturi de funcționare de la -40°C până la 85°C, FH67NE menține performanța electrică și durata de viață stabilă chiar și în medii cu temperaturi ridicate, cum ar fi centralele fotovoltaice exterioare și dulapurile de distribuție industriale.
Design opțional al radiatorului pentru un management termic îmbunătățit
FH67NE este disponibil cu un model opțional de radiator, oferind o disipare semnificativ mai bună a căldurii decât versiunea standard. Acest design este potrivit în special pentru aplicații care implică conducție susținută de curent ridicat sau temperaturi ambientale ridicate, reducând în mod eficient creșterea temperaturii releului și prelungind viața electrică.
Conform mediului și adaptabil la nivel global
Produsul respectă directivele de mediu RoHS și a obținut certificări internaționale UL, TÜV și CQC, oferind o capacitate puternică de acces la piața globală.

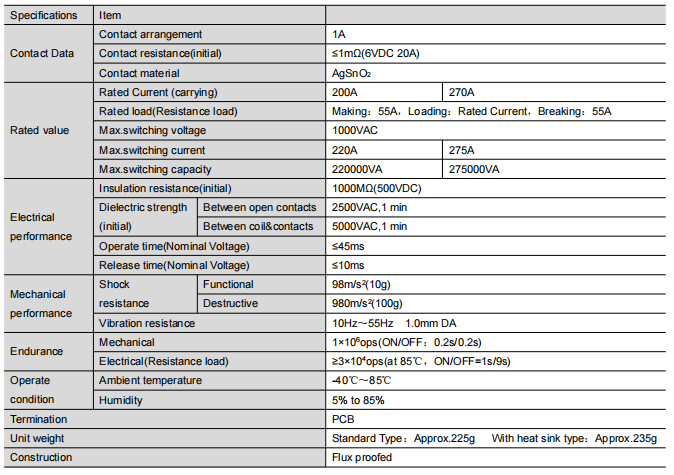

Performanța electrică de bază
Capacitate de încărcare
FH67NE are un curent nominal (de transport) de 200A (270A pentru versiunea de 270A). Condițiile de sarcină nominală (rezistive) sunt: Face 55A, Curent nominal de transport, Break 55A. Tensiunea maximă de comutare este 1000VAC, curentul maxim de comutare este de 220A (versiunea 200A) / 275A (versiunea 270A), iar capacitatea maximă de comutare este de 220.000VA (versiunea 200A) / 275.000VA (versiunea 270A).
Contactați Reliability
Rezistența inițială de contact este ≤1mΩ (testată la 6VDC 20A), asigurând pierderi de conducție extrem de scăzute și îndeplinind cerințele stricte de căldură scăzută ale aplicațiilor cu curent ridicat.
Izolație și rezistență dielectrică
Rezistența inițială de izolație atinge 1000MΩ (testată la 500VDC). Performanța de rezistență dielectrică este remarcabilă: 2500VAC/1min între contactele deschise și 5000VAC/1min între bobină și contacte, oferind marje de siguranță ample pentru sistem.
Timp de răspuns
Timp de funcționare (la tensiune nominală) ≤45ms, timpul de eliberare (la tensiunea nominală) ≤10ms, oferind un răspuns rapid și fiabil pentru a satisface cerințele de control al comutării rapide ale invertoarelor fotovoltaice și ale altor echipamente.
Specificații bobine și funcționare eficientă din punct de vedere energetic
FH67NE este disponibil în cinci opțiuni de tensiune a bobinei: DC 6V, 9V, 12V, 24V și 48V, cu un consum de putere nominal de numai 4W. Parametrii detaliați pentru fiecare specificație sunt după cum urmează:
| Tensiune nominală | Tensiune de funcționare (VDC) | Tensiune de eliberare (VDC) | Curent nominal (±10%) | Rezistența bobinei (±10%) | Puterea nominală | Tensiunea de sustinere | Tensiune maximă |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4W | 55%~100%Un (Temperatura ambianta 23℃) 55%~60%Un (Temperatura ambiantă 85℃) | DC 7,2 V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4 mA | 20,3Ω | DC 10,8 V | ||
| DC 12V | ≤9,00 | ≥0,60 | 333,3 mA | 36Ω | DC 14,4 V | ||
| DC 24V | ≤18,00 | ≥1,20 | 166,7 mA | 144Ω | DC 28,8 V | ||
| DC 48V | ≤36,00 | ≥2,40 | 83,3 mA | 576Ω | DC 57,6 V |
Note de operare:.
Tensiunea de susținere a bobinei este aplicată la 100 ms după aplicarea tensiunii nominale, cu un interval de tensiune de susținere de 55% ~ 100% Un (la 23°C ambiantă) / 55% ~ 60% Un (la 85°C ambiantă).
Pentru a evita supraîncălzirea și deteriorarea bobinei, nu aplicați continuu o tensiune care depășește tensiunea maximă de susținere. Tensiunea maximă de susținere se referă la tensiunea maximă pe care o poate suporta releul pentru o perioadă scurtă de timp.
Scenarii tipice de aplicare
Ca element central de comutare în sistemele fotovoltaice, FH67NE se ocupă de controlul sigur de întrerupere/închidere pe ambele părți DC și AC. Capacitatea sa mare de purtare a curentului de 200A/270A gestionează cu ușurință cerințele curente ale șirurilor fotovoltaice de mare putere, în timp ce distanța de contact ≥4,0 mm și tensiunea de rezistență bobină-contact de 5000 VAC oferă marje de siguranță substanțiale pentru aplicațiile de înaltă tensiune.
Sisteme de stocare a energiei (ESS)
În sistemele de stocare a energiei bateriei, FH67NE este utilizat pentru controlul și protecția încărcării/descărcării acumulatorului. Consumul redus de energie posibil de designul său cu blocare magnetică se aliniază perfect cu cerințele stricte de eficiență energetică ale ESS, în timp ce intervalul său larg de temperatură de funcționare asigură o funcționare stabilă în dulapuri de depozitare exterioare și în medii similare.
Echipamente de control industrial
Pentru comutarea sarcinii echipamentelor industriale de mare putere, FH67NE oferă o soluție de control pornire/oprire extrem de fiabilă. Rezistența sa excelentă la vibrații și șocuri, împreună cu o durată de viață mecanică de până la 1 milion de operațiuni, îl fac capabil să facă față diferitelor medii dure de câmp industrial.
Certificari si Asigurare a Calitatii
Seria FH67NE a obținut certificări internaționale UL, TÜV și CQC și respectă standardele de mediu RoHS, îndeplinind pe deplin cerințele de acces pe piață ale principalelor regiuni globale.
Fiind o întreprindere națională de înaltă tehnologie, Fanhar Electronics a fost certificată în conformitate cu Sistemul de management al calității ISO9001, Sistemul de management al mediului ISO14001 și Sistemul de management al sănătății și siguranței în muncă ISO45001. Compania investește 5%-8% din veniturile anuale din vânzări în cercetare și dezvoltare și a primit peste 40 de brevete naționale de modele de utilitate și invenție. Un sistem complet de control al calității care acoperă proiectarea, achiziția de materii prime și producția asigură că fiecare releu FH67NE oferă o calitate constantă și fiabilă.
Concluzie
Noul releu de energie FH67NE de înaltă putere integrează avantaje esențiale, inclusiv capacitatea de purtare a curentului ultra-înaltă (200A/270A), structură de siguranță cu întrerupere dublă (decalaj ≥4,0 mm), sistem de izolație clasa F, design cu blocare magnetică de putere redusă și îmbunătățirea opțională a radiatorului. În calitate de produs emblematic Fanhar pentru noile piețe de energie și industriale cu sarcină mare, a trecut certificările internaționale UL, TÜV și CQC și respectă cerințele RoHS. Este deja utilizat pe scară largă în invertoarele fotovoltaice, sistemele de stocare a energiei și echipamentele de control industrial. Fie că proiectați un invertor fotovoltaic de mare putere sau dezvoltați un sistem de stocare a energiei de înaltă fiabilitate, FH67NE este o alegere de încredere pentru componente cheie.
Întrebări frecvente
Î1: Care sunt principalele diferențe dintre versiunile FH67NE 200A și 270A?
Diferențele de bază constă în capacitatea de purtare a curentului și structura terminalului principal. Versiunea de 270A are un curent de comutație maxim de 275A și o capacitate maximă de comutare de 275.000VA, cu fundul terminalului principal cu fante; versiunea de 200A are un curent de comutație maxim de 220A și o capacitate maximă de comutare de 220.000VA, cu fundul terminalului principal fără fante. Ambele versiuni au același spațiu de contact, clasă de izolație, parametrii bobinei și dimensiunile de contur.
Î2: Ce beneficii practice oferă distanța de contact ≥4,0 mm?
Distanța mare de contact de peste 4,0 mm îmbunătățește semnificativ capacitatea de izolare electrică a releului: ① reduce riscul de restabilire a arcului, sporind fiabilitatea deconectarii; ② îndeplinește cerințele stricte de clearance ale aplicațiilor de înaltă tensiune; ③ combinat cu structura cu dublă rupere, formează o barieră dublă de siguranță care asigură o funcționare sigură la 1000VAC.
Î3: Pentru ce scenarii este recomandat modelul radiatorului?
Modelul radiatorului este recomandat în special pentru: ① centrale fotovoltaice exterioare cu temperaturi ambientale ridicate; ② aplicații care necesită conducție prelungită de curent ridicat; ③ sisteme de înaltă fiabilitate cu limite stricte de creștere a temperaturii. Disiparea sa de căldură este semnificativ mai bună decât versiunea standard, reducând eficient creșterea temperaturii releului și prelungind durata de viață electrică. Cu toate acestea, rețineți că radiatorul este sub tensiune, așa că în timpul instalării trebuie menținut un spațiu de siguranță de 10 mm.
Î4: Care este adaptabilitatea la mediu a FH67NE?
Interval de temperatură de funcționare -40°C~85°C, interval de umiditate 5%~85%. Rezistență la vibrații 10Hz~55Hz/1,0mm DA, rezistență la șoc funcțională 98m/s² (10g) și distructivă 980m/s² (100g), îndeplinind cerințele diferitelor medii dure, cum ar fi stațiile fotovoltaice exterioare și distribuția industrială.
Q5: Pot fi furnizate mostre sau suport tehnic?
Fanhar Electronics acceptă furnizarea de mostre și asistență la selecția tehnică în funcție de cerințele clienților. Pentru nevoi speciale de personalizare (structură, ajustări ale parametrilor etc.), vă rugăm să contactați echipa de vânzări sau asistență tehnică Fanhar pentru asistență suplimentară. Această introducere a produsului este doar pentru referință. Specificațiile pot fi modificate fără notificare. Pentru cea mai recentă documentație tehnică, vă rugăm să contactați echipa de vânzări Fanhar.
