Ce este un releu de blocare?
A releu de blocare este un tip special de comutator electromecanic sau electromagnetic. Caracteristica sa de bază este să aibă o funcție de „memorie de poziție”: necesită doar un scurt impuls de curent pentru a-și schimba starea de comutare, iar după ce semnalul de control este eliminat, își poate menține starea curentă la nesfârșit (ON sau OFF) până când primește un semnal de impuls invers pentru a-l schimba.
Acest lucru este în contrast puternic cu releele obișnuite (fără blocare), care trebuie alimentate continuu pentru a-și menține starea și vor reveni la poziția implicită odată ce este întreruptă alimentarea. Prin urmare, releele de blocare sunt cunoscute și sub denumirea de relee „bistabile”, relee „de păstrare” sau relee „de blocare magnetică”.
Cum funcționează releele de blocare?
Componentele de bază
Componentele cheie ale unui releu de blocare includ:
Bobina : Structură cu o singură bobină sau cu două bobine, de obicei realizată din sârmă de cupru cu rezistență scăzută, folosită pentru a genera un câmp magnetic.
Armătură (cunoscută și sub numele de „comutator cu trestie”) : O mică piesă metalică mobilă care acționează ca „poarta” comutatorului.
Magnet permanent (pentru tip de blocare magnetică) : Folosit pentru a menține armătura în poziție după ce alimentarea este îndepărtată.
Încuietoare mecanică (pentru tip de blocare mecanică) : Un mecanism fizic de blocare.
Principiu de lucru detaliat
Când un scurt impuls de curent este aplicat bobinei, câmpul magnetic generat conduce armătura să se deplaseze de la o poziție de contact la alta, completând sau întrerupând astfel circuitul. Punctul cheie este că după încheierea acestui impuls, armătura rămâne ferm în poziția sa actuală, bazându-se pe forța magnetică (pentru tipurile cu blocare magnetică) sau pe un blocaj mecanic (pentru tipurile cu blocare mecanică), fără a avea nevoie de putere continuă. Se va acționa și se va reseta numai atunci când este aplicat un impuls invers.
În aplicații precum temporizatoarele cu întârziere la OFF, secvența de funcționare a releelor de blocare cu înfășurare dublă este mai complexă: atunci când curentul trece prin bobina setată (S), fluxul magnetic este generat în circuitul magnetic intern, creând forță electromagnetică pentru a atrage armătura, închiderea contactului normal deschis și deschiderea contactului normal închis, menținând starea setată. Când întârzierea la OPRIT se termină, curentul curge prin bobina de resetare (R), determinând deschiderea contactului normal deschis închis și închiderea contactului normal închis deschis.
Principalele tipuri de relee de blocare
Clasificare prin mecanism de deținere
| Tip | Mecanismul de reținere | Avantaje | Dezavantaje | Aplicații tipice |
|---|---|---|---|---|
| Releu de blocare magnetic | Magnet permanent sau circuit magnetic cu autoblocare | Viteză de acțiune rapidă, dimensiune mică, viață lungă, neafectată de pierderea de putere | Rezistență slabă la vibrații | Contoare inteligente, invertoare fotovoltaice |
| Releu mecanic de blocare | Mecanism fizic de blocare | Capacitate mare de contact, capacitate puternică de rezistență la curent la supratensiune, performanță stabilă sub ciclul termic | Dimensiuni mari, viteză lentă de comutare, durată de viață relativ mai scurtă | Dimensiuni mari, viteză lentă de comutare, durată de viață relativ mai scurtă |
Clasificare după structura bobinei
| Tip | Caracteristica structurală | Metoda Drive | Controlul complexității |
|---|---|---|---|
| Bobina simplă | O bobină atât pentru setat, cât și pentru resetare | F Controlat prin modificarea polarității curentului de intrare (impuls pozitiv/negativ) | Necesită circuit H-bridge, complexitate mai mare |
| Dual Coil | Bobine independente „setare” și „resetare”. | Aplicarea unui impuls la bobina respectivă execută acțiunea corespunzătoare | Unitate dublă independentă, control simplu și fiabil |
Relee de impuls
Acesta este un tip special de releu de blocare magnetic cu un circuit electronic de direcție integrat. Nu necesită schimbarea polarității impulsului de intrare; de fiecare dată când primește un semnal de impuls, își schimbă automat starea (commutând ON/OFF alternativ ca un comutator). Când este aplicată puterea, circuitul intern determină automat poziția curentă a releului și activează bobina opusă.
Releele de impuls sunt ideale pentru controlul aceluiași dispozitiv din mai multe locații folosind mai multe butoane, cum ar fi pornirea și oprirea unui transportor din mai multe puncte folosind un singur buton în fiecare locație.
Releu cu blocare vs. releu fără blocare: comparație detaliată
| Caracteristică | Releu de blocare (magnetic) | Releu fără blocare (obișnuit) |
|---|---|---|
| Mecanismul de deținere de stat | Utilizează magnet permanent sau circuit magnetic cu autoblocare pentru a menține starea de contact, nu este necesară alimentarea continuă | Se bazează pe energizarea continuă a bobinei pentru a genera forță magnetică și pentru a menține starea de contact |
| Metoda Drive | Necesită doar un curent de impuls pentru a comuta starea (de exemplu, impuls de 0,1 secunde) | Necesită alimentare continuă pentru a menține starea de pornire sau de întrerupere |
| Contactați statul | Bistabil (stare neschimbată după pierderea puterii) | Monostabil (contactele resetate după pierderea energiei) |
| Consumul de energie statică | Zero (nicio energie consumată în timpul menținerii stării) | Consum continuu (bobina are nevoie de energizare pe termen lung) |
| Consum dinamic de energie | Consum scurt numai în timpul comutării (de exemplu, 1 W × 0,1 s) | Consum continuu (de exemplu, 2W × 24h) |
| Eficiență energetică | Potrivit pentru scenarii de economisire a energiei cu funcționare pe termen lung | Potrivit pentru scenarii de control pe termen scurt sau intermitent |
| Contactați Viața | Mai mare (fără energizare continuă reduce deteriorarea arcului electric) | Mai scăzut (energizare pe termen lung predispusă la oxidare sau lipire) |
| Rezistenta la vibratii | Mai slab (circuitul magnetic se poate comuta accidental din cauza vibrațiilor) | Mai bun (se bazează pe revenirea mecanică cu arc, stabilitate mai mare) |
| Conduce complexitatea | Necesită controlul polarității (bobină simplă) sau antrenare dublă (bobina dublă) | Necesită doar un circuit de comutare simplu (de exemplu, control tranzistor/MOSFET) |
| Circuit tipic | Circuit H-bridge sau unitate duală independentă | Circuit cu un singur comutator |
| Cost | Mai înalt (structură complexă) | Inferioară (structură simplă) |
Avantajele principale ale releelor de blocare
Consum extrem de scăzut de energie: Acesta este cel mai proeminent avantaj al releelor de blocare. Deoarece consumă energie numai în timpul comutării stării, efectul de economisire a energiei este semnificativ în aplicațiile pe termen lung. Designul de blocare realizează fluxul de curent numai în timpul comutării ON/OFF, contribuind în mod semnificativ la economisirea energiei echipamentului.
Memorie de stare: Menține automat ultima stare după pană de curent, nefiind necesar circuitul de resetare. Este potrivit în special pentru aplicațiile care necesită păstrarea stării după pierderea alimentării, cum ar fi funcția de memorie a comutatoarelor inteligente.
Generare scăzută de căldură a bobinei: Deoarece nu este necesară alimentarea continuă, creșterea temperaturii bobinei este foarte scăzută, ceea ce este benefic pentru îmbunătățirea fiabilității și duratei de viață a echipamentului.
Potrivit pentru dispozitive alimentate cu baterie: caracteristica de consum de energie static zero îl face o alegere ideală pentru aplicațiile alimentate cu baterie, cum ar fi dispozitivele IoT și contoarele inteligente.
Principalele scenarii de aplicare
Automatizare industrială
Sisteme industriale de numărare și sortare: Utilizați caracteristica bistabilă pentru memoria de stare.
Circuite de control al motorului: În releele cu întârziere la OFF, releele de blocare sunt utilizate pentru a obține un control precis al frânării.
Mașini de ambalare: control combinat al mai multor unități.
Putere și Energie
Contoare inteligente: consum redus de energie, funcționare pe termen lung, permițând funcții de control al plății anticipate.
Invertoare fotovoltaice: comutare frecventă, circuite de detectare a erorilor la pământ.
Surse de alimentare CC de înaltă tensiune: Comutare de circuit.
Testare și comunicare
Echipamente de telecomunicații: Sisteme de centrală telefonică.
Echipament automat de testare: comutare semnal de testare.
Ghid de selecție: Cum să alegi releul de blocare potrivit?
Scenarii recomandate pentru alegerea releelor de blocare:
Funcționare pe termen lung cu sensibilitate la consumul de energie: de exemplu, dispozitive alimentate cu baterie, terminale IoT.
Cerința de a menține starea după pană de curent: de exemplu, funcția de memorie în comutatoarele inteligente, păstrarea stării echipamentului.
Generare limitată de căldură a bateriei: Medii de instalare de înaltă densitate.
Necesitatea controlului din mai multe locații: de exemplu, iluminatul clădirii, controlul benzii transportoare.
Scenarii recomandate pentru alegerea releelor obișnuite:
Aplicații sensibile la costuri: Nu este nevoie de menținerea stării pe termen lung, de exemplu, controlul simplu al aparatelor de uz casnic.
Logica de control simplă: Nu este nevoie de circuite complexe de comandă.
Medii vibraționale: releele de blocare magnetice au o rezistență mai slabă la vibrații.
Parametri de selecție cheie
Tip bobină: bobină simplă vs. bobină dublă. Bobina duală oferă un control simplu, dar necesită mai mulți pini, în timp ce bobina simplă economisește spațiu, dar necesită un circuit de comutare a polarității.
Evaluarea contactului: Alegeți în funcție de curentul de sarcină și tensiune. De exemplu, unele produse din serie pot comuta curenți de până la câțiva amperi, în timp ce modelele potrivite pentru circuitele de semnal au capacități de curent mai mici.
Cerințe de consum de energie: Acordați atenție puterii de funcționare a bobinei. Pe piață sunt disponibile produse cu un consum de energie ultra-scăzut.
Metodă de montare: montare pe PCB, tehnologie de montare la suprafață (SMT) sau plug-in. Pentru aplicații cu spațiu limitat, pot fi alese modele ultra-miniaturale cu montare la suprafață.
Adaptabilitate la mediu: Luați în considerare temperatura, umiditatea, vibrațiile etc. Tipurile de blocare mecanică oferă o performanță mai stabilă în condiții de ciclu termic.
Tendințe de dezvoltare a tehnologiei
Odată cu creșterea cererii globale pentru economisirea energiei și reducerea emisiilor, releele de blocare câștigă o aplicare mai largă datorită caracteristicii lor de consum de energie statică zero. Principalele tendințe de dezvoltare includ:
Consum mai mic de energie al bobinei: Reducerea continuă a consumului de putere de funcționare prin optimizarea designului circuitului magnetic și utilizarea materialelor noi.
Dimensiune mai mică: se adaptează la cerințele de instalare de înaltă densitate, cum ar fi anumite relee de suprafață.
Capacitate de contact mai mare: Creșterea capacității de încărcare, menținând în același timp un consum redus de energie.
Integrare inteligentă: relee de impuls cu circuite electronice încorporate pentru un control mai inteligent.

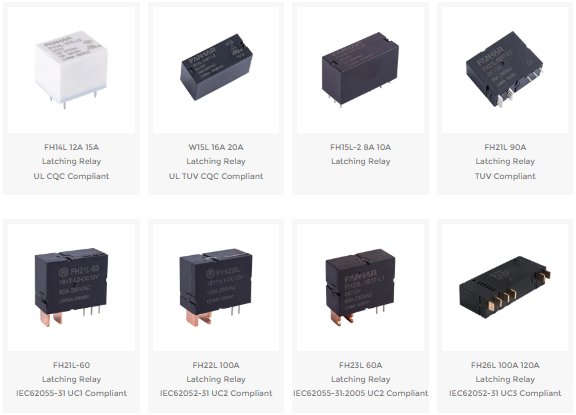

Explorați produsele noastre cu relee de blocare
La FANHAR Electronics, oferim înaltă performanță releu de blocares proiectat pentru cerințele caselor inteligente moderne, control industrial, sisteme energetice noi și nu numai. Cu peste 30 de serii și sute de specificații, portofoliul nostru oferă echilibrul perfect între capacitatea de comutare, eficiența energetică și fiabilitatea
Întrebări frecvente
Î1: Care este diferența dintre un releu de impuls și un releu de blocare magnetic obișnuit?
Un releu de impuls are un circuit electronic de direcție încorporat, deci nu necesită inversarea polarității; fiecare impuls comută automat starea (ca un comutator cu buton). Este ideal pentru controlul cu un singur buton în mai multe locații, în timp ce releele obișnuite de blocare magnetice necesită control extern al polarității sau înfășurări separate.
Î2: De ce sunt utilizate în mod obișnuit releele cu dublă bobină în aplicațiile cu temporizator cu întârziere la oprire?
Deoarece întârzierea la oprire necesită acțiuni clare de setare (pornire cronometrare) și resetare (terminare cronometrare). Releele cu dublă bobină permit controlul independent al acestor două acțiuni, oferind o logică de sincronizare clară și fiabilă, evitând în același timp complexitatea suplimentară și riscurile de zgomot ale comutării polarității.
Î3: Ce marjă ar trebui lăsată pentru valoarea nominală a curentului de contact atunci când selectați un releu?
Ca regulă generală, mențineți curentul de sarcină sub 80% din valoarea nominală a contactului (pentru sarcini rezistive). Pentru sarcini inductive sau capacitive (motoare, condensatoare, lămpi), permiteți o marjă mai mare (sugerată <50%) și luați în considerare curentul de pornire. Consultați întotdeauna fișa tehnică pentru curbele maxime de putere de comutare și tensiune.
Î4: Pot fi utilizate releele de blocare magnetice pentru comutarea de înaltă frecvență (de exemplu, PWM)?
Nerecomandat. Releele de blocare magnetice sunt proiectate pentru comutarea de joasă frecvență (cel mult de câteva ori pe minut). Funcționarea de înaltă frecvență scurtează drastic durata de viață mecanică și anulează avantajul consumului de energie zero. Pentru aplicații de înaltă frecvență, utilizați relee cu stare solidă sau MOSFET.
Î5: Cum pot verifica dacă releul selectat este potrivit?
Se recomandă realizarea unui test cu sarcina reală (inclusiv condițiile de pornire în cel mai rău caz), efectuarea a cel puțin 1.000 de cicluri de comutare continue și monitorizarea creșterii temperaturii contactului, creșterii temperaturii bobinei și modificărilor rezistenței de contact. Efectuați, de asemenea, teste de reținere a vibrațiilor și la oprire pentru a asigura conformitatea cu cerințele mediului de aplicație.
