Înțelegerea fundamentală a releelor
Un releu este un dispozitiv de comutare automată care utilizează un semnal de curent mic pentru a controla un circuit de curent ridicat. În automatizarea industrială, aparatele electrocasnice, sistemele de alimentare și echipamentele de comunicație, releele servesc atât ca „punte”, cât și ca „gardian”. Ele pot amplifica semnale, izola circuite și pot realiza funcții complexe de control prin combinații logice.
Dintre numeroasele categorii de relee, releele electromecanice (EMR) și releele cu stare solidă (SSR) sunt cele mai răspândite două tipuri. În timp ce obiectivele lor funcționale sunt similare - ambele „controlează comutarea circuitelor de ieșire prin semnale de control pe partea de intrare” - principiile lor de funcționare și structurile interne sunt fundamental diferite. Acest lucru duce la variații ale duratei de viață, vitezei de răspuns, fiabilității și scenariilor de aplicare adecvate. Înțelegerea acestor diferențe îi ajută pe ingineri să facă alegeri optime pe baza cerințelor proiectului.
Principii de funcționare ale releelor electromagnetice și ale releelor în stare solidă
Releu electromagnetic (EMR)

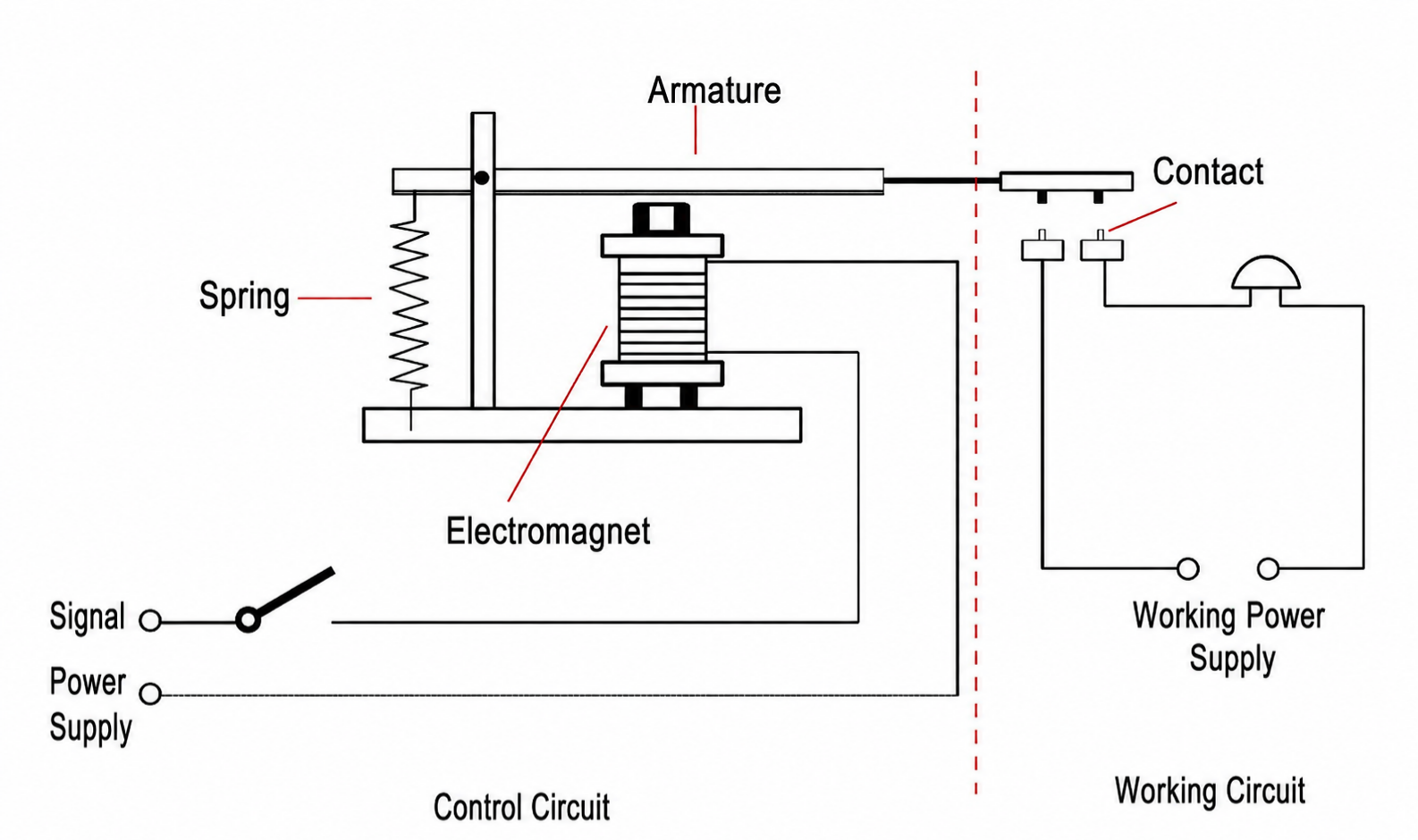

Istoria releelor electromagnetice datează de la dezvoltarea tehnologiei telegrafice în secolul al XIX-lea. Funcționarea lor se bazează pe inducția electromagnetică: atunci când bobina de la capătul de control este alimentată, generează un câmp magnetic care atrage armătura, determinând închiderea sau deschiderea contactelor mecanice și controlând astfel circuitul de sarcină.
Caracteristici:
- Conține părți fizice mobile (contacte și armătură).
- Procesul de control seamănă cu un „comutator fizic”, cu stări intuitive și clare de pornire/oprire.
- Sub rezerva uzurii mecanice, arcului electric și problemelor de respingere a contactului.
Releu cu stare solidă (SSR)

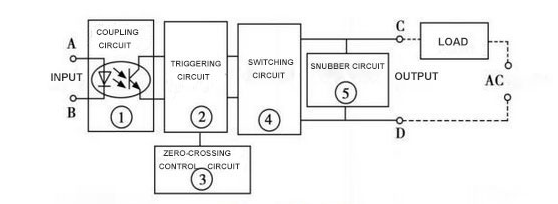

Releele cu stare solidă sunt un nou tip de relee care a apărut în ultimele decenii odată cu dezvoltarea dispozitivelor semiconductoare de putere. Acestea nu conțin contacte mecanice în interior și sunt de obicei compuse din componente precum optocuple, tiristoare (SCR), triac, MOSFET sau IGBT. Semnalul de control de la capătul de intrare este izolat optic și apoi conduce dispozitivele semiconductoare de putere să se pornească sau să se oprească, controlând astfel circuitul de sarcină.
Caracteristici:
- Fara componente mecanice; comutarea se realizează prin elemente electronice.
- Viteză mare de comutare (de obicei la nivel de milisecunde sau chiar microsecunde).
- Funcționare silențioasă, fără arc sau uzură mecanică.
- Prezintă cădere de tensiune directă și curent de scurgere minor.
Performanța cheie și diferențele caracteristice
Variațiile de performanță ale releelor determină adesea în mod direct valoarea lor de aplicare. Distincțiile cheie includ:
Viteza de comutare
Releele electromagnetice, constrânse de funcționarea mecanică, comută de obicei în 5-20 milisecunde. Releele cu stare solidă, controlate complet de componente electronice, ating timpi de răspuns sub 1 milisecundă, făcându-le potrivite pentru controlul de înaltă frecvență.
Durata de viata si fiabilitate
Durata de viață EMR depinde de durabilitatea contactului. În timp ce rezistența mecanică poate atinge milioane de cicluri, rezistența electrică atinge adesea vârfuri la sute de mii de cicluri, cu o degradare semnificativă în condiții de curent ridicat sau de comutare frecventă. SSR-urile nu au uzură mecanică, oferind teoretic o durată de viață aproape infinită. Ele pot funcționa stabil pe termen lung, atâta timp cât componentele electronice rămân intacte.
Zgomot și interferențe electromagnetice
EMR-urile produc un sunet de „clic” în timpul comutării, iar arcul electric între contacte poate provoca interferențe electromagnetice. SSR-urile funcționează complet silențios, fără arc, ceea ce le face deosebit de potrivite pentru echipamente medicale, de laborator și de comunicații sensibile la zgomot.
Consumul de energie și generarea de căldură
EMR-urile consumă energie atunci când alimentează bobina, dar căderea de tensiune pe contacte este extrem de scăzută odată conductivă, ceea ce duce la un consum suplimentar de energie neglijabil în secțiunea de sarcină. SSR-urile generează căldură vizibilă datorită scăderii tensiunii de conducție atunci când curentul de sarcină crește, necesitând un proiect suplimentar de disipare a căldurii.
Izolare și siguranță
EMR-urile nu prezintă practic nici un curent de scurgere atunci când contactele sunt deschise, oferind o izolare excelentă. SSR-urile au de obicei un curent de scurgere mic în starea oprită, necesitând o atenție specială pentru aplicațiile care necesită „scurgere zero” (de exemplu, instrumente de măsurare, echipamente medicale).
Scenarii de aplicare și considerații de selecție
Selectarea releului depinde de tipul de sarcină, frecvența de control, mediul de operare și constrângerile bugetare.
Scenarii potrivite pentru relee electromagnetice
Control de joasă frecvență : încărcături tradiționale, cum ar fi iluminatul, încălzitoarele și motoarele.
Creșteri mari de curent : Contactele EMR rezistă mai bine curenților de aprindere.
Constrângeri bugetare : EMR-urile oferă costuri reduse cu întreținere și înlocuire ușoară.
Scenarii potrivite pentru relee cu stare solidă
Control de înaltă frecvență : Comutare rapidă în liniile de producție automatizate.
Medii sensibile la zgomot : Spitale, laboratoare, instrumente de precizie.
Condiții dure : SSR-urile oferă o fiabilitate mai mare în setările cu vibrații ridicate sau cu umiditate ridicată.
Tendință către utilizarea hibridă
Inginerii combină adesea EMR-urile și SSR-urile în cadrul sistemelor. De exemplu, SSR-urile gestionează comutarea rapidă de înaltă frecvență, în timp ce EMR-urile asigură izolarea finală sau deconectarea circuitului de urgență. Această abordare prelungește durata de viață, reducând în același timp costurile.
Comparație între testele de durată de viață și fiabilitate
Durata de viață este o măsură critică în aplicațiile de inginerie a releelor. Datele experimentale ilustrează:
- Un EMR obișnuit realizează 100.000 de cicluri electrice la curentul nominal, extinzându-se la 500.000 de cicluri în condiții de sarcină ușoară.
- În condiții identice, un SSR poate rezista cu ușurință la zeci de milioane de operațiuni de comutare, durata sa de viață fiind în mare parte determinată de capacitatea de rezistență la tensiune și de disiparea termică a componentelor sale semiconductoare.
În plus, SSR-urile depășesc de obicei EMR-urile în medii dure. De exemplu, în scenariile cu umiditate ridicată sau cu vibrații ridicate, contactele EMR se pot oxida, să prezinte sărituri sau chiar să se blocheze, în timp ce SSR-urile rămân neafectate de factorii mecanici.
Tendințe viitoare de dezvoltare
Odată cu creșterea producției inteligente, a internetului obiectelor și a energiei noi, cererea de relee evoluează în noi direcții:
Control de înaltă frecvență : Pe măsură ce echipamentele de automatizare se bazează din ce în ce mai mult pe controlul de mare viteză, cota de piață SSR va continua să se extindă.
Putere ridicată și optimizare termică : Progresele în tehnologia semiconductoarelor vor reduce treptat pierderile de conducție în noile SSR, scăzând dependența de disiparea căldurii.
Relee inteligente : Viitoarele relee pot integra monitorizarea stării, autoprotecția și capabilitățile de comunicare la distanță, evoluând către „module inteligente”.
Relee hibride : Combinând capacitatea mare de purtare a curentului EMR cu performanța de comutare de mare viteză a SSR, releele hibride sunt dezvoltate de un număr tot mai mare de producători.
Tabel de comparație – Relee electromagnetice vs. Relee cu stare solidă
| Aspect | Releu electromagnetic (EMR) | Releu cu stare solidă (SSR) |
|---|---|---|
| Principiul de funcționare | Bobina electromagnetică antrenează contactele mecanice | Dispozitivele semiconductoare pornesc/opresc |
| Viteza de comutare | 5 – 20 ms | < 1 ms |
| Durata de viață | Uzură mecanică, ~10⁴ – 10⁶ cicluri | Aproape infinit, limitat doar de durata de viață a semiconductorilor |
| Zgomot | „clic” audibil | Complet tăcut |
| Arcuri și interferențe | Arcurile electrice și EMI prezente | Fără arc, interferență redusă |
| Putere și căldură | Bobina consumă energie; contactele au cădere foarte scăzută | Căderea tensiunii de conducere; necesită scufundarea căldurii |
| Curent de scurgere | Aproape zero când este deschis | Există un curent de scurgere mic |
| Cost | Cost inițial mai mic; întreținere ușoară | Mai mare în avans; are nevoie de design termic |
| Aplicații tipice | Scenarii cu frecvență joasă, creștere mare, sensibile la costuri | Scenarii de înaltă frecvență, liniștite, dure sau pe termen lung |
Întrebări frecvente
Î1: Pot fi schimbate direct un EMR și un SSR?
Nu, nu pur și simplu. Cerințele lor de acționare (bobină față de intrarea DC/AC), caracteristicile de ieșire (contact mecanic față de căderea de tensiune a semiconductoarelor) și compatibilitatea sarcinii (AC/DC universal vs. posibil restricționat) diferă. Înainte de înlocuire, verificați cu atenție tensiunea de intrare, capacitatea curentului de ieșire, tipul de sarcină (rezistiv, inductiv, capacitiv) și condițiile de disipare a căldurii.
Î2: Care este beneficiul funcției de „încrucișare cu zero” într-un SSR?
Pornirea cu trecerea la zero (obișnuită în SSR-urile AC) comută ieșirea în apropierea punctului de trecere cu zero a tensiunii AC, reducând foarte mult curentul de pornire și interferența electromagnetică. Este ideal pentru sarcini rezistive (de exemplu, încălzitoare). Pentru sarcinile inductive, trecerea cu zero poate cauza probleme de control al fazei; ar trebui folosit în schimb un SSR cu pornire aleatorie.
Î3: Contactele EMR sunt predispuse la ardere. Cum poate fi prelungită durata de viață a electricității?
Mai multe măsuri ajută: ① Adăugați un amortizor RC sau un varistor peste sarcină pentru a suprima arcul; ② Reduceți valoarea nominală a contactului (de exemplu, utilizați un contact de 10 A pentru numai 5 A); ③ Evitați comutarea frecventă sub sarcină; ④ Pentru sarcini inductive, cum ar fi motoarele, instalați dispozitive suplimentare de stingere a arcului.
Î4: SSR-urile generează căldură semnificativă. Cum ar trebui să fie proiectată corespunzător disiparea căldurii?
SSR generare de căldură ≈ cădere directă de tensiune × curent de sarcină. Selectați un radiator adecvat în funcție de rezistența termică dată în fișa tehnică; adăugați un ventilator sau răcire forțată cu aer dacă este necesar. Aplicați unsoare termică și asigurați un flux bun de aer în jurul radiatorului. Pentru funcționarea continuă la sarcină completă, este recomandabil să reduceți la 60-80% din curentul nominal.
Î5: Pentru aplicațiile care necesită mai multe contacte (de exemplu, DPDT), trebuie să folosesc un EMR?
În mod tradițional, EMR-urile oferă configurații multiple de contact (DPDT, 3PDT etc.), în timp ce majoritatea SSR-urilor sunt SPST. Cu toate acestea, puteți combina mai multe SSR sau puteți utiliza module SSR multicanal specializate pentru a realiza funcții similare, deși costul și dimensiunea cresc. Dacă un singur dispozitiv trebuie să gestioneze mai multe căi de comutare, un EMR rămâne alegerea mai convenabilă.
